Se alimentata da rete, può ospitare una batteria tampone (mod. PR100,
accessorio opzionale) che garantisce all'automatismo l'esecuzione di
alcune manovre, nelle ore successive alla mancanza di energia (black-out
elettrico). Durante il black-out, o in qualsiasi altro momento, è possibile
muovere l'anta del cancello anche a mano, sbloccando prima il motori-
duttore con l'apposita chiave (vedere il capitolo 11.3 - Guida all'uso).
2.2 - DISPOSITIVI NECESSARI PER REALIZZARE UN
IMPIANTO COMPLETO
La fig. 1 mostra tutti i dispositivi necessari alla realizzazione di un impianto
completo, come quello mostrato in fig. 3.
I dispositivi mostrati in fig. 1 sono:
- 2 motoriduttori elettromeccanici RIVA200 con cassa di fondazione e le
leve di aggancio (*)
- 3 chiavi di sblocco
- 1 coppia di fotocellule PH200 (composta da un TX ed un RX)
- 2 trasmettitori radio ECCO5...
- 1 segnalatore lampeggiante con antenna incorporata FL200
- 1 centrale di comando CLB201
- Minuteria metallica
(*) le viti necessarie al fissaggio delle leve di aggancio non vengono fornite, poiché
dipendono dal materiale e dallo spessore delle ante.
Note:
- Alcuni dispositivi e accessori citati nel manuale sono opzionali e possono
non essere presenti nel kit. Per una panoramica completa, consultare il
catalogo prodotti della linea Nice Home o visitare il sito www.niceforyou.
com.
- I fermi di finecorsa non sono presenti nella confezione e non fanno parte
dei prodotti della linea Nice Home.
––– PASSO 3 –––
3.1 - VERIFICARE L'IDONEITÀ DEL CANCELLO DA AUTO-
MATIZZARE E L'IDONEITÀ DELL'AMBIENTE
• Accertarsi che la struttura meccanica del cancello sia idonea ad esse-
re automatizzata e conforme alle norme vigenti sul territorio. Per questa
verifica, fare riferimento ai dati tecnici riportati sull'etichetta del cancello.
Importante - Il presente prodotto non può automatizzare un cancello
che non sia già efficiente e sicuro; inoltre, non può risolvere difetti causati
da un'installazione errata del cancello o da una sua cattiva manutenzione.
• Muovere manualmente le ante del cancello nelle due direzioni (apertura/
chiusura) e accertarsi che il movimento avvenga con un attrito costante
in ogni punto della corsa (non devono esserci punti che richiedono uno
sforzo maggiore o minore).
• Nel caso sia presente una porta di passaggio interna all'anta oppure
una porta sull'area di movimento dell'anta, occorre assicurarsi che non
intralci la normale corsa ed eventualmente provvedere con un opportu-
no sistema di interblocco.
• Portare manualmente l'anta del cancello in una posizione qualsiasi;
quindi, lasciarla ferma e accertarsi che questa non si muova.
• Accertarsi che nell'ambiente dove deve essere installato il motoriduttore
ci sia lo spazio sufficiente per poter effettuare la manovra manuale di
sblocco del motoriduttore.
• Accertarsi che le superfici prescelte per l'installazione dei dispositivi,
siano solide e possano garantire un fissaggio stabile; per le fotocellule,
scegliere una superfice piana che possa garantire un corretto allinea-
mento della coppia (Tx e Rx).
• Accertarsi che ciascun dispositivo da installare sia collocato in una posi-
zione protetta e al riparo da urti accidentali.
• Verificare i limiti di ingombro facendo riferimento alla fig. 2.
• Prevedere dei fermi di finecorsa a terra sia per l'apertura sia per la chiu-
sura del cancello.
• Verificare che la zona di fissaggio del motoriduttore sia compatibile con
l'ingombro di quest'ultimo (fig. 2).

3.2 - LIMITI D'IMPIEGO DEL PRODOTTO

Prima di procedere all'installazione effettuare le seguenti verifiche nell'ordine
suggerito e controllare la loro conformità sia con i dati presenti in questo para-
grafo sia con i dati tecnici del capitolo "Caratteristiche tecniche del prodotto":

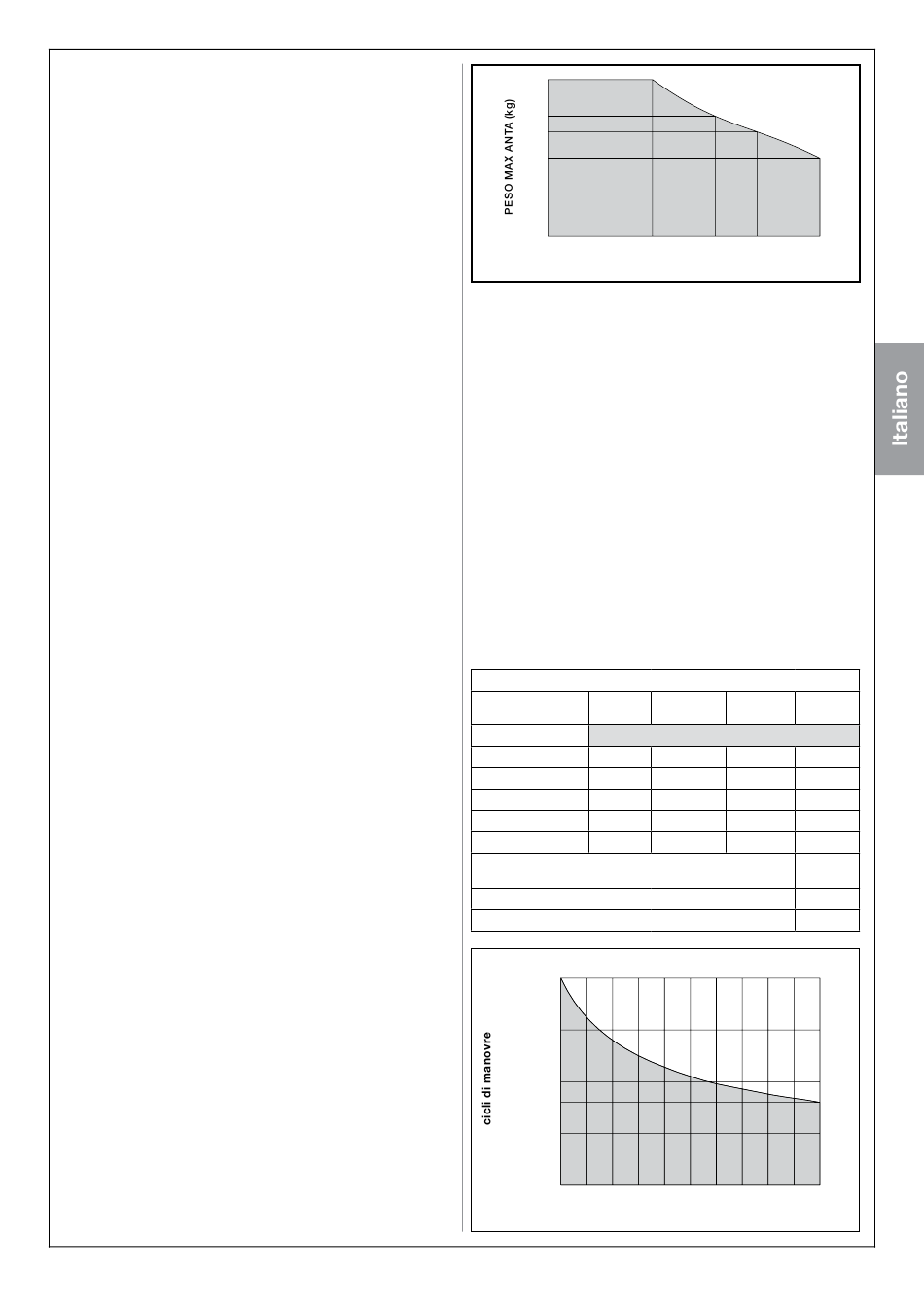

1 - Verificare che le ante del cancello abbiano dimensioni e peso rientran-
ti nei seguenti limiti:
- lunghezza massima 2,3 m
- peso massimo 200 kg
- angolo di apertura fino a 180°
La forma del cancello e le condizioni climatiche (esempio presenza di ven-
to forte) possono ridurre questi valori massimi, in tale caso è necessario
misurare la coppia necessaria a muovere le ante nella peggiore delle con-
dizioni e confrontarla con i dati riportati nelle caratteristiche tecniche.
400
330
300
250
100
1
1.5
LUNGHEZZA MAX ANTA (m)
2 - Verificare le misure dell'ingombro totale del motoriduttore (fig. 2).
Nota – Queste misure servono anche come riferimento per calcolare
lo spazio che occuperà lo scavo di fondazione per il passaggio delle
canaline dei cavi elettrici.
3 - Verificare che la durabilità stimata sia compatibile con l'uso previsto
(vedere paragrafo 3.3).
4 - Verificare che sia possibile rispettare tutte le limitazioni, le condizioni e
le avvertenze riportate nel presente manuale.
3.3 - DURABILITÁ DEL PRODOTTO
La durabilità, è la vita economica media del prodotto. Il valore della dura-
bilità è fortemente influenzato dall'indice di gravosità delle manovre: cioè,
la somma di tutti i fattori che contribuiscono all'usura del prodotto, vedere
Tabella 1. Per eseguire la stima della durabilità del vostro automatismo,
procedere nel modo seguente:
01. Sommare tutti i valori delle voci presenti nella Tabella 1;
02. Nel Grafico 1, dal valore appena trovato, tracciare una linea verti-
cale fino ad incrociare la curva; da questo punto tracciare una linea
orizzontale fino ad incrociare la linea dei "cicli di manovre". Il valore
determinato è la durabilità stimata del vostro prodotto.
I valori di durabilità indicati nel grafico, si ottengono solo con il rispetto
rigoroso del piano manutenzione, vedere passo 10 - Piano di manutenzio-
ne. La stima di durabilità viene effettuata sulla base dei calcoli progettuali
e dei risultati di prove effettuate su prototipi. Infatti, essendo una stima,
non rappresenta alcuna garanzia sull'effettiva durata del prodotto.
TABELLA 1
Lunghezza
< 1.5 m
dell'anta
Peso dell'anta
< 100 kg 0 %
100 - 250 kg 10 %
250 - 300 kg 20 %
300 - 330 kg 30 %
330 - 400 kg 40 %
Temperatura ambientale superiore a 40°C o inferiore
a 0°C o umidità superiore all'80%
Anta cieca
Installazione in zona ventosa
GRAFICO 1
200.000
150.000
100.000
80.000
50.000
0
0 10 20 30
Indice di gravosità (%)
2.3
1.8 2
1.5 - 1.8 m 1.8 - 2 m 2 - 2.3 m
Indice di gravosità
10 % 20 % 30 %
20 % 30 % 40 %
30 % 40 % 50 %
40 % 50 % -
50 % - -
15 %
15 %
15 %
40 50 60 70 80 90 100
Italiano – 3
