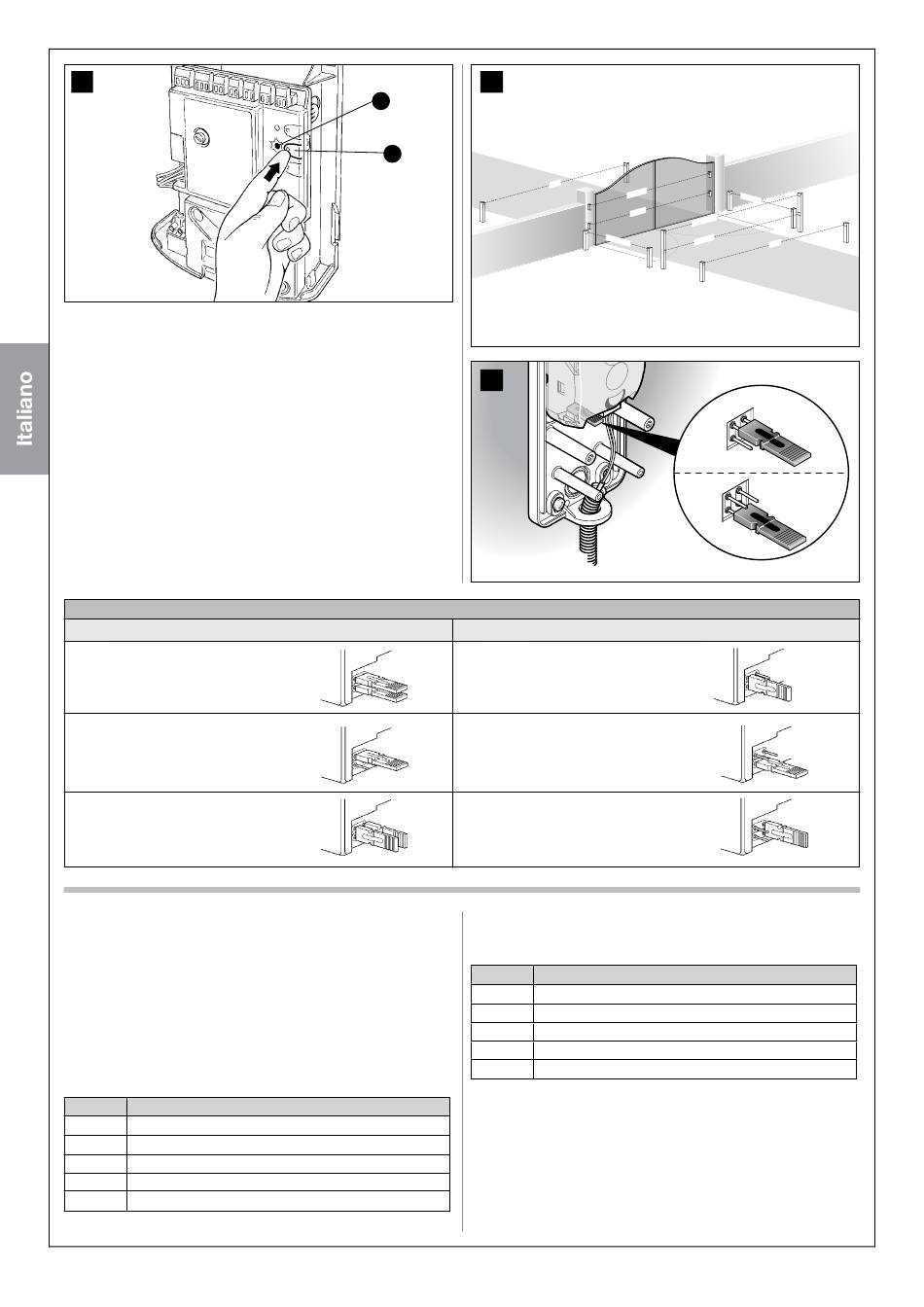

9.3.4 - Aggiunta fotocellule opzionali
In qualsiasi momento è possibile installare ulteriori fotocellule oltre a quelle
già fornite di serie con RIVA200. In un automatismo per cancelli a 2 ante è
possibile porle secondo quanto rappresentato in fig. 39.
Per il corretto riconoscimento delle fotocellule da parte della centrale, è
necessario eseguire l'indirizzamento delle stesse attraverso appositi ponti-
celli elettrici. L'operazione di indirizzamento va eseguita sia su TX che su RX
(ponendo i ponticelli elettrici nello stesso modo) e verificando che non siano
presenti altre coppie di fotocellule con lo stesso indirizzo. L'indirizzamento
delle fotocellule serve sia perché possano essere riconosciute correttamen-
te tra gli altri dispositivi dell'ECSbus sia per assegnare la funzione svolta.
01. Aprire il guscio della fotocellula.
02. Individuare la posizione in cui sono installate in base alla Figura 39 ed
eseguire il ponticello secondo la Tabella 8.
I ponticelli non usati vanno riposti nel vano a loro riservato per poter
essere riutilizzati in futuro (fig. 40).
03. Eseguire la fase di apprendimento come indicato nel paragrafo
10.3.3 "Apprendimento altri dispositivi".
Fotocellula
A Fotocellula h=50cm; con
intervento in chiusura
Fotocellula h=100cm; con
B
intervento in chiusura
Fotocellula h=50cm; con
C
intervento in apertura e
chiusura

9.4 - MEMORIZZAZIONE DI TRASMETTITORI RADIO

La centrale integra un ricevitore radio per trasmettitori ECCO5 (vari model-
li). I trasmettitori in dotazione non sono memorizzati, quindi è necessario
prima eseguire la memorizzazione del 1° trasmettitore (Modo 1).
Nel caso si desideri memorizzare un nuovo trasmettitore radio vi sono due
scelte possibili:
• Modo 1: in questo "modo" il trasmettitore radio è usato per intero cioè
tutti i tasti eseguono un comando predefinito. È chiaro che in modo 1 un
trasmettitore radio può essere usato per comandare una sola automazione;
cioè:
Tasti Comando abbinato
T1 Passo Passo (SbS)
T2 Apertura parziale
T3 Solo apre
T4 Solo chiude
T5 Funzione ausiliaria: non presente
24 – Italiano
39
A
B
40
TABELLA 8
Ponticelli
Fotocellula h=100cm; con
D
intervento in apertura e
chiusura
Fotocellula a destra con
E
intervento in apertura
Fotocellula a sinistra con
F
intervento in apertura
• Modo 2: ad ogni tasto può essere associato uno dei quattro comandi
disponibili. Usando opportunamente questa modalità è possibile coman-
dare anche 2 o più automazioni diverse; ad esempio:
Tasti
T1
T2
T3
T4
T5
Naturalmente ogni trasmettitore è un caso a se e nella stessa centrale ve
ne possono essere memorizzati alcuni in modo 1 altri in modo 2.
Complessivamente la capacità di memoria è di 150 unità; la memorizza-
zione in modo 1 occupa una unità per ogni trasmettitore mentre il modo 2
occupa una unità per ogni tasto.
Attenzione! – Poiché le procedure di memorizzazione sono a tem-
po (10 s), è necessario leggere prima le istruzioni riportate nei
prossimi paragrafi e poi procedere con l'esecuzione delle stesse.
F A 2
O II
F O T
O
F O T
O 1 II
F O T
F O T
O 1
O 2 II F O T
Fotocellula
Comando abbinato
Comando "Solo Apre" Automazione N° 1
Comando "Solo Chiude" Automazione N° 1
Comando "Passo Passo (SbS)" Automazione N° 2
Comando "Passo Passo (SbS)" Automazione N° 3
Funzione ausiliaria: non presente
F O T
O 2
F A 1
Ponticelli
