––– PASSO 6 –––
6.1 - INSTALLAZIONE DELLA CENTRALE CLB201
01. Scegliere la posizione di installazione in una zona protetta da possibili
urti ed in prossimità del cancello per poter così ridurre la lunghezza
dei cavi;

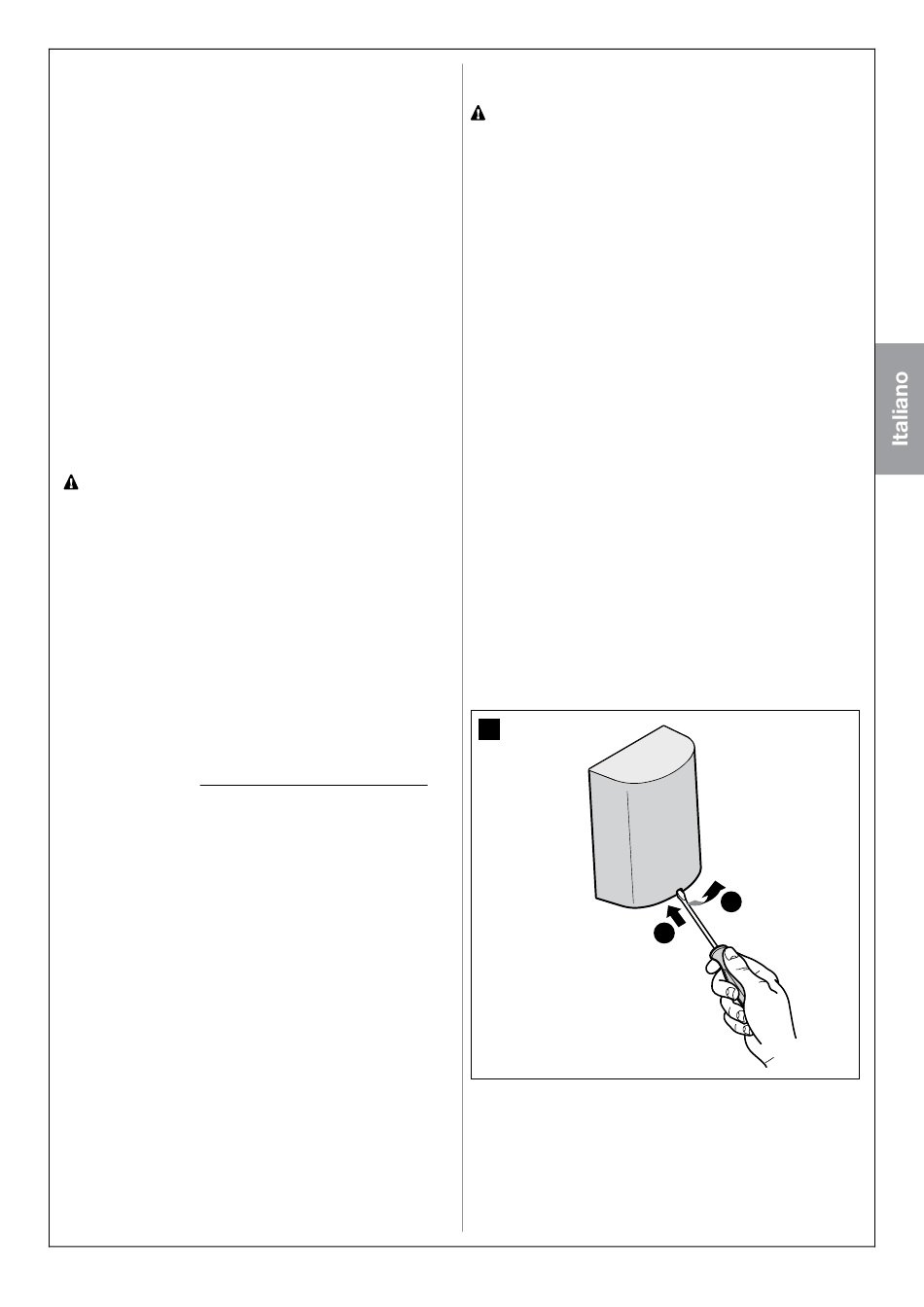

02. Rimuovere il coperchio facendo leva con un cacciavite sull'apertura
in basso; facendolo scorrere di qualche centimetro e poi sollevandolo
dal fondo (fig. 20);
03. Predisporre il tubo per il passaggio dei cavi elettrici affinché possano
entrare dalla parte inferiore della centrale;
04. Forare il lato inferiore della centrale ed usare appositi raccordi per
fissare i tubi per il passaggio dei cavi elettrici, come in fig. 21;
05. Sul fondo rompere i due fori in basso con un cacciavite, tracciare i
punti di foratura utilizzando il fondo come riferimento (fig. 22);
06. Forare il muro con un trapano a percussione con una punta da 6 mm
ed inserirvi i tasselli da 6 mm;
07. Fissare il fondo con le relative viti;
08. Prima di chiudere la centrale, effettuare i collegamenti elettrici facen-
do riferimento al paragrafo 6.4 e alla fig. 23;
09. Per chiudere la centrale, appoggiare il coperchio sul fondo circa 3
cm più in alto della posizione finale e spingerlo verso il basso fino al
completo aggancio, come mostrato in fig. 25.
6.2 - INSTALLARE E COLLEGARE LE FOTOCELLULE
PH200 (fig. 26)
• posizionare ogni singola fotocellula a 40/60 cm da terra •
posizionarle sui lati opposti della zona da proteggere • posizionar-
le il più vicino possibile al cancello (distanza massima = 15 cm) •
nel punto di fissaggio deve essere presente un tubo per il passag-
gio dei cavi • puntare il trasmettitore TX verso la zona centrale del
ricevitore RX (disallineamento tollerato: massimo 5°)
01. Rimuovere il vetrino frontale (fase 01 - fig. 26)
02. Togliere il guscio superiore e poi quello interno della fotocellula (fase
02 - fig. 26)
03. Forare il guscio inferiore nel punto in cui si prevede il passaggio dei
cavi (fase 03 - fig. 26)
04. - Posizionare il guscio inferiore nel punto dove arriva il tubo per il
passaggio dei cavi e segnare i punti di foratura (fase 04 - fig. 26)
- Forare il muro con un trapano a percussione con una punta da 5
mm. Inserire nei fori i tasselli da 5 mm (fase 04 - fig. 26)
- Far passare i cavi elettrici attraverso i fori predisposti e fissare il
guscio inferiore con le viti (fase 04 - fig. 26)
05. - Collegare il cavo elettrico ai morsetti del TX e del RX, che vanno
collegati tra loro in parallelo e, alla fine collegati al morsetto presente
sulla centrale (fig. 8). Non è necessario rispettare alcuna polarità.
- Riposizionare, in ordine, il guscio interno, poi il guscio superiore da
fissare con le due viti e infine, inserire il coperchio ed esercitare una
lieve pressione per chiuderlo (fase 05 - fig. 26)
6.3 - INSTALLARE E COLLEGARE IL SEGNALATORE
LAMPEGGIANTE FL200 (fig. 27)
• Il lampeggiante deve essere posizionato in prossimità del
cancello e deve essere facilmente visibile. È possibile fissarlo su
una superficie orizzontale o su una superficie verticale. • Per il col-
legamento al morsetto Flash non è necessario rispettare alcuna polarità;
invece per il collegamento del cavo schermato dell'antenna è necessario
collegare il cavo e la calza come indicato nella fig. 23 - B.
Scegliere la posizione più opportuna in cui installare il segnalatore lam-
peggiante: deve essere posizionato in prossimità del cancello e deve
essere facilmente visibile. È possibile fissarlo su una superficie orizzontale
o su una superficie verticale.
Per la procedura d'installazione vedere fig. 27.
6.4 - COLLEGAMENTO ELETTRICO ALLA CENTRALE
CLB201
ATTENZIONE! – Tutti i collegamenti elettrici devono essere ese-
guiti in assenza di alimentazione elettrica di rete e con la batteria
tampone scollegata, se presente nell'automazione.
ATTENZIONE! – Se la lunghezza del cavo dei motoriduttori è insufficien-
te, NON SOSTITUIRE IL CAVO ma prolungarlo utilizzando un cavo idoneo
(vedere le caratteristiche tecniche della Tabella 3). Il punto di giunzione
dei due cavi deve essere isolato e protetto tramite una cassetta di deri-
vazione.
Tenendo presente che:
01. Per facilitare le operazioni di collegamento, è possibile rimuovere i
morsetti. Dopo aver effettuato i collegamenti, inserire i morsetti nuo-
vamente nella propria sede (fig. 24).
02. Il cavo di RIVA200 va collegato come in dettaglio (A) di fig. 23.
03. Ricordiamo che per evitare il rischio che si incaglino le due ante, la
centrale CL201 comanda in apertura prima il motore collegato all'u-
scita M2 e dopo il motore collegato a M1, mentre durante la chiusura
avviene il contrario. Accertarsi quindi che sul morsetto M1 (più ester-
no) sia collegato il motore che aziona l'anta appoggiata sull'arresto
meccanico e sul morsetto M2 l'anta superiore.
Nel caso si usi un solo motore, cancello con solo una anta, collegarlo
al morsetto M2 lasciando libero il morsetto M1.
04. Collegare l'anima centrale e lo schermo del cavetto schermato
dell'antenna come in dettaglio (B) di fig. 23.
20
2
1
Italiano – 13
