Jeżeli urządzenie jest zasilane z sieci, może zawierać akumulator awaryj-
ny (mod. PR100, wyposażenie opcjonalne) która, w przypadku przerwy
w dostawie prądu, gwarantuje wykonywanie przez urządzenie niektórych
manewrów w późniejszych godzinach, również podczas awarii zasilania elek-
trycznego. Podczas awarii zasilania lub w każdej innej sytuacji, można prze-
sunąć ręcznie skrzydło bramy, odblokowując wcześniej motoreduktor przy
użyciu odpowiedniego klucza (patrz rozdział 11.3 - Instrukcja użytkownika).
2.2 - URZĄDZENIA NIEZBĘDNE DO WYKONANIA KOM-
PLETNEJ INSTALACJI
Rys. 1 przedstawia wszystkie urządzenia potrzebne do realizacji komplet-
nej instalacji, jak ta przedstawiona na rys. 3.
Na rys. 1 przedstawiono:
- 2 motoreduktory elektromechaniczne RIVA200 ze skrzynią fundamen-
tową i dźwigniami sprzęgającymi (*)
- 3 klucze odblokowujące
- 1 para fotokomórek PH200 (złożona z TX i RX)
- 2 nadajniki radiowe ECCO5...
- 1 lampa sygnalizująca z wbudowaną anteną FL200
- 1 centrala sterująca CLB201
- Drobne elementy metalowe
(*) Śruby konieczne do mocowanie dźwigni sprzęgających nie są dostarczone,
ponieważ zależą od materiału i grubości skrzydeł.
Uwagi:
- Niektóre urządzenia i wyposażenie wymienione w niniejszej instrukcji są
opcjonalne i mogą nie być obecne w zestawie. Aby uzyskać pełny prze-
gląd urządzeń, należy się zapoznać z katalogiem produktów Nice Home
lub odwiedzić stronę www.niceforyou.com - Ograniczniki krańcowe nie
są zawarte w opakowaniu i nie stanowią części produktów Nice Home.
––– KROK 3 –––
3.1 - KONTROLA ODPOWIEDNIOŚCI BRAMY DO ZAUTO-
MATYZOWANIA I MIEJSCA INSTALACJI
• Sprawdzić, czy konstrukcja mechaniczna bramy jest odpowiednie do
napędzania i zgodna z obowiązującymi przepisami w kraju użytkowa-
nia. Aby to sprawdzić, należy się odnieść do danych technicznych na
tabliczce bramy. Ważne - Niniejszy produkt nie może automatyzować
bramy, która nie jest sprawna i bezpieczna; ponadto, nie może napra-
wić usterek spowodowanych przez nieprawidłowy montaż bramy lub jej
nieprawidłową konserwację.
• Przesuwać ręcznie bramę w obu kierunkach (otwieranie/zamykanie) i
upewnić się, że ruch odbywa się ze stałą siłą tarcia w każdym punkcie
przesuwu (nie mogą być obecne punkty wymagające większego lub
mniejszego wysiłku).
• W razie występowania drzwi wewnątrz skrzydła lub w obszarze ruchu
skrzydła, należy się upewnić, że nie utrudniają one normalnego przesu-
wu i ewentualnie przewidzieć odpowiedni system blokujący.
• Ręcznie przesunąć skrzydło bramy na dowolną pozycję; następnie
zatrzymać i upewnić się, że się nie porusza.
• Upewnić się, że w środowisku, w którym ma być zainstalowany moto-
reduktor, istnieje wystarczająca ilość miejsca na wykonanie manewru
ręcznego odblokowania motoreduktora.
• Upewnić się, ze wybrane powierzchnie instalacji urządzeń są wytrzy-
małe i mogą zagwarantować stabilne mocowanie; dla fotokomórek,
wybrać płaską powierzchnię, która może zapewnić właściwe wyrów-
nanie pary (Tx i Rx).
• Upewnić się, że każde urządzenie, które ma być zainstalowane, znaj-
duje się w bezpiecznym miejscu i jest chronione przed przypadkowymi
uderzeniami.
• Sprawdzić ograniczenia gabarytowe, odnosząc się do rys. 2.
• Zapewnić ograniczniki krańcowe, zarówno dla otwierania i zamykania
bramy.
• Sprawdzić, czy strefa mocowania motoreduktora jest odpowiednia do
jego gabarytów (rys. 2).
3.2 - OGRANICZENIA ZWIĄZANE Z ZASTOSOWANIEM
PRODUKTU
Przed przystąpieniem do montażu, należy przeprowadzić następujące
kontrole w zalecanej kolejności i sprawdzić ich zgodność, zarówno z
danymi obecnymi w niniejszym rozdziale, jak i z danymi technicznymi w
rozdziale „Dane techniczne urządzenia"
1 - Upewnić się, że skrzydła bramy posiadają wymiary i masę zawarte w
następujących limitach:
- maksymalna długość 2,3 m
- maksymalna masa 200 kg
- kąt otwarcia do 180°
Kształt bramy i warunki klimatyczne (np. obecność silnego wiatru) mogą
zmniejszyć te maksymalne wartości. W tej sytuacji, należy zmierzyć
moment konieczny do przesunięcia skrzydeł w najgorszych warunkach i
porównać wyniki z danymi zamieszczonymi w odpowiedniej specyfikacji.
400
330
300
250
100
1
1.5
LUNGHEZZA MAX ANTA (m)
2 - Sprawdzić gabaryty całkowite motoreduktora (rys. 2).
Uwaga - wielkości te służą również jako odniesienie do obliczenia
powierzchni, jaką zajmie wykop fundamentowy w celu przeprowadza-
nia kanalików kabli elektrycznych.
3 - Sprawdzić, czy szacowana trwałość jest zgodna z przewidzianym
użyciem (patrz punkt 3.3).
4 - Upewnić się, że jest możliwe przestrzeganie wszystkich ograniczeń,
warunków i ostrzeżeń zamieszczonych w niniejszej instrukcji.

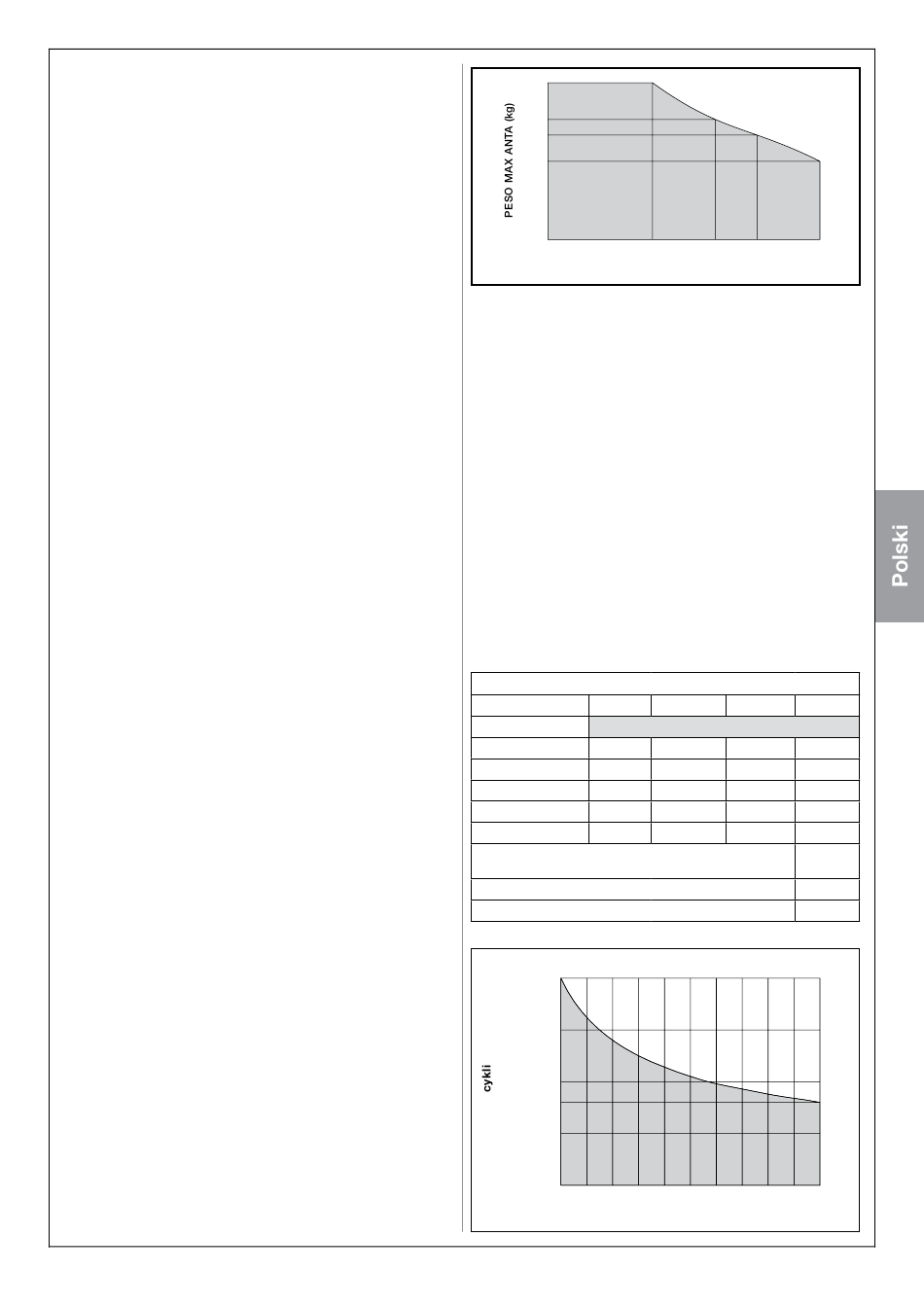

3.3 - TRWAŁOŚĆ PRODUKTU
Trwałość to średni czas użytkowania produktu. Trwałość urządzenia zale-
ży w dużym stopniu od wskaźnika trudności wykonywania manewrów,
czyli sumy wszystkich czynników wpływających na zużycie produktu,
zob. Tabela 1. Aby oszacować trwałość automatyki, należy postąpić w
opisany poniżej sposób:
01. Zsumować wartości wskaźników z Tabeli 1;
02. Na Wykresie 1 przeprowadzić pionowo linię od odnalezionej warto-
ści aż do przecięcia z krzywą. W tym punkcie wykreślić linię poziomą
aż do przecięcia z linią „ilość cykli". Określona wartość to szacowana
trwałość Państwa produktu.
Trwałość wskazaną na wykresie można uzyskać tylko wtedy, jeżeli jest
skrupulatnie realizowany plan konserwacji, patrz krok 10 - Plan konserwa-
cji. Trwałość produktu oszacowywana jest na podstawie obliczeń projek-
towych i wyników testów wykonanych na prototypach. W związku z tym,
że jest to wartość szacunkowa, nie jest jednoznaczną gwarancją rzeczy-
wistej trwałości produktu.
TABELA 1
Długość skrzydła
< 1,5 m
Masa skrzydła
< 100 kg
0 %
100 - 250 kg
10 %
250 - 300 kg
20 %
300 - 330 kg
30 %
330 - 400 kg
40 %
Temperatura otoczenia wyższa niż 40°C lub niższa
niż 0°C lub wilgotność wyższa niż 80%
Ślepe skrzydło
Montaż w strefie wietrznej
WYKRES 1
200.000
150.000
100.000
80.000
50.000
0
0
10
20
30
Wskaźnik trudności (%)
2.3
1.8
2
1,5 - 1,8 m
1,8 - 2 m
2 - 2,3 m
Wskaźnik trudności
10 %
20 %
30 %
20 %
30 %
40 %
30 %
40 %
50 %
40 %
50 %
-
50 %
-
-
15 %
15 %
15 %
40
50
60
70
80
90 100
Polski – 3
