W celu zapisania DS100:
01. Naciskać przycisk P1 [B] (rys. 41) przez przynajmniej 3 s. Po zaświe-
ceniu się diody LED P1 [A] (rys. 41), zwolnić przycisk.
02. W ciągu 10 s wpisać kombinację fabryczną 11 (lub tajną kombinację,
jeżeli została zmieniona kombinacja fabryczna) i naciskać przez przy-
najmniej 3 s którykolwiek przycisk A, B lub C przełącznika DS100.
Jeżeli wczytywanie przebiegło pomyślnie, dioda P1 mignie trzykrotnie.
03. Jeżeli konieczne jest wczytanie kolejnych przełączników, należy w
ciągu kolejnych 10 s powtórzyć krok 2, w przeciwnym razie procedu-
ra wczytywania zakończy się automatycznie.
Zapamiętywanie Trybu 2 – w wyniku tego wczytywania, polecenia, któ-
re można wysłać naciskając jeden z przycisków A, B lub C przełącznika
DS100 to przyciski wymienione w Tabeli 9.
Tryb 2 wymaga oddzielnego wczytania każdego przycisku nadajnika.
W celu zapisania DS100:
01. Nacisnąć przycisk P1 [B] (rys. 41) na centrali liczbę razy wymaganą
przez polecenie, zgodnie z Tabelą 14 (np. 3 razy dla polecenia „Tylko
otwiera").
02. Sprawdzić, czy liczba szybkich mignięć diody LED P1 [A] (rys. 41)
odpowiada wybranemu poleceniu.
03. W ciągu 10 s wpisać kombinację fabryczną 11 (lub tajną kombinację,
jeżeli została zmieniona kombinacja fabryczna) i naciskać przez przy-
najmniej 3 s żądany przycisk przeznaczony do wczytania.
Jeżeli wczytywanie przebiegło pomyślnie, dioda P1 wykona 3 wolne
mignięcia.
04. Po upływie 10 s faza wczytywania zakończy się automatycznie.
Oznaki
Nadajnik nie wysyła żadnych sygnałów (dioda
LED [A] nie świeci się)
Manewr nie rozpoczyna się i dioda LED
„ECSBbus" [B] nie miga
Manewr nie rozpoczyna się i dioda LED jest
zgaszona
Manewr nie rozpoczyna się i dioda LED wykonuje
kilka mignięć
Manewr rozpoczyna się, ale zaraz po tym następuje
zmiana kierunku ruchu
Manewr jest wykonywany, ale nie działa lampa
ostrzegawcza
42

9.6 - DIAGNOSTYKA I SYGNALIZACJA

Niektóre urządzenia posiadają możliwość specjalnej sygnalizacji, za
pomocą której można łatwo określić stan działania lub ewentualne dzia-
łanie nieprawidłowe.
9.6.1 - Fotokomórki
W fotokomórkach znajduje się dioda LED „SAFE" [A] (rys. 43) umożliwia-
jąca sprawdzenie, w każdej chwili, stanu funkcjonowania, patrz Tabela
11.
26 – Polski

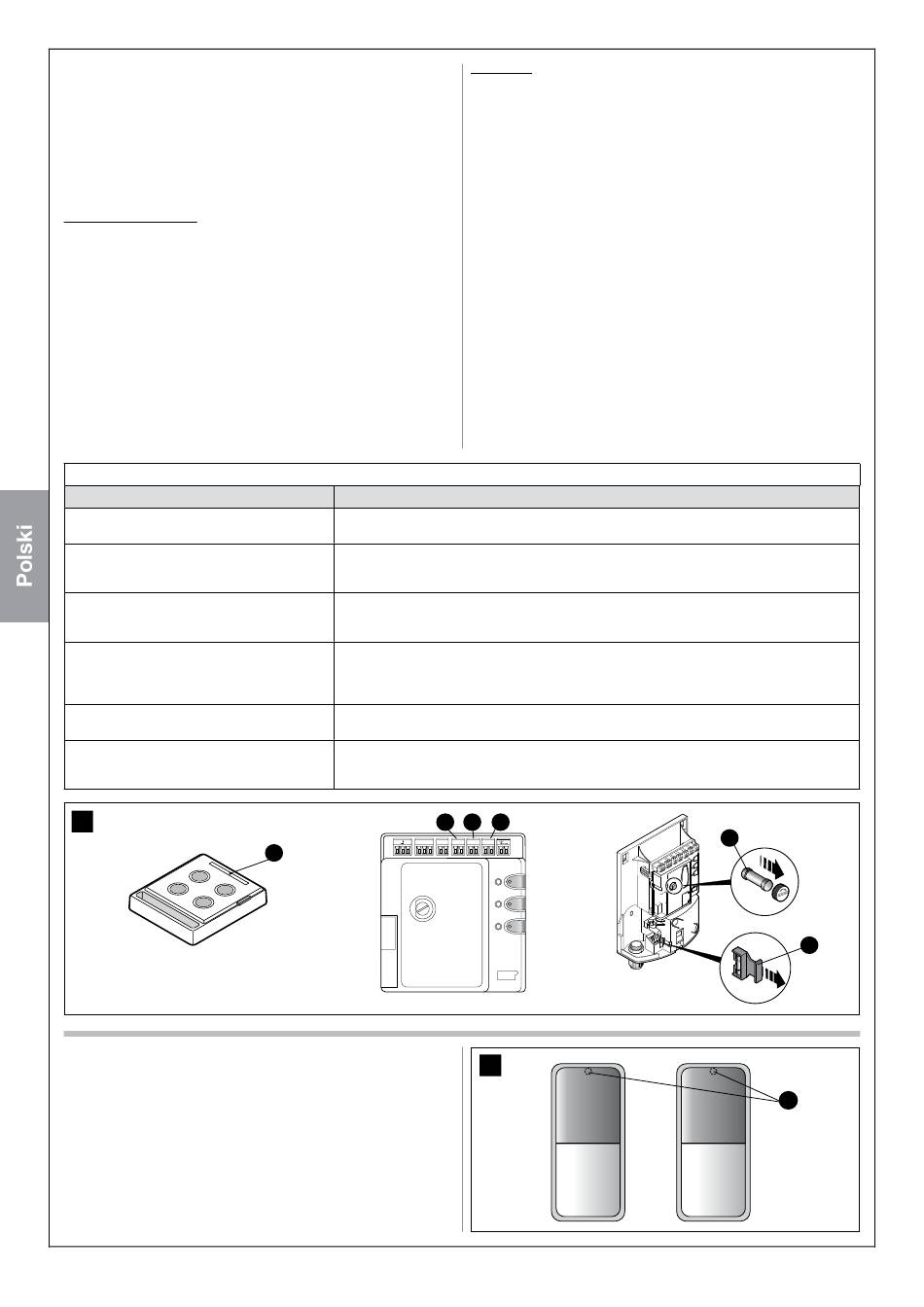

TABELA 10 (rys. 42)
Możliwa przyczyna i jej usuwanie
Sprawdzić, czy baterie nie są rozładowane. W razie potrzeby wymienić baterie (patrz punkt 11.4)
• Upewnić się, że kabel zasilający jest prawidłowo podłączony do gniazda elektrycznego
• Sprawdzić, czy bezpieczniki [E] lub [F] nie są przepalone. Ewentualnie, zlokalizować przyczynę
usterki i wymienić bezpieczniki na inne o tej samej wartości i charakterystyce
• Sprawdzić, czy polecenie jest faktycznie odbierane. Jeżeli polecenie dociera do wejścia SbS,
odpowiednia dioda LED „SbS" [D] musi się zaświecić; jeżeli natomiast jest użyty nadajnik radio-
wy, dioda LED „ECSbus" musi wykonać dwa długie mignięcia
• Sprawdzić, czy jest aktywne wejście STOP, tzn. czy świeci się dioda LED „STOP" [C]. Jeżeli
dioda się nie świeci, sprawdzić urządzenie podłączone do wejścia STOP
• Test fotokomórek wykonywany na początku każdego manewru nie powiódł się. Sprawdzić
fotokomórki, posługując się również Tabelą 11
• Wybrana siła jest zbyt mała, aby poruszać bramą. Sprawdzić czy występują jakieś przeszkody i
ewentualnie wybrać większą siłę, zgodnie z opisem w punkcie 9.1.1
• Sprawdzić obecność zasilania na styku FLASH lampy ostrzegawczej (jako, że jest to prąd zmien-
ny, wartość napięcia nie ma znaczenia: około 10-30Vac). Jeżeli napięcie jest obecne, możliwe że
żarówka jest przepalona i należy ją wymienić na nową żarówkę o identycznych parametrach
B
A
M M M M FLASH
A
Kasowanie – jeżeli przełącznik DS100 jest wczytany w Trybie 1, jest
wystarczająca wyłącznie jedna faza kasowania i w punkcie 3 można naci-
snąć którykolwiek przycisk A, B lub C. Jeżeli przełącznik jest wczytany w
Trybie 2, konieczna jest faza kasowania dla każdego wczytanego przyci-
sku.
W celu skasowania DS100:
01. Nacisnąć i przytrzymać wciśnięty przycisk P1 [B] (rys. 41) na centra-
li.
02. Odczekać na zaświecenie się diody LED P1 [A] (rys. 41), więc trzy
sekundy.
03. Wpisać kombinację fabryczną 11 (lub tajną kombinację, jeżeli została
zmieniona kombinacja fabryczna) i naciskać przez przynajmniej 3 s
żądany przycisk przeznaczonego do skasowania. Jeżeli kasowanie
zakończyło się pomyślnie, dioda P1 mignie pięciokrotnie w szybkim
tempie.
04. Jeżeli istnieje potrzeba skasowania innych przełączników, naciskając
wciąż przycisk P1 w ciągu dziesięciu sekund powtórzyć krok 3. W
przeciwnym razie, faza kasowania zakończy się automatycznie.
W celu uzyskania dodatkowych informacji na temat przełącznika DS100,
należy się zapoznać z instrukcją produktu lub odwiedzić stronę www.
niceforyou.com
9.5 - ROZWIĄZYWANIE PROBLEMÓW
W Tabeli10 można znaleźć przydatne wskazówki na temat rozwiązania
problemów, jakie mogą pojawić się w czasie instalowania lub w przypad-
ku uszkodzenia.
C D
BUS STOP SbS
TX
43
E
F
RX
A
