AGC 100 Designer's Reference Handbook
4189340872 FR
Tout dépend de la puissance nominale totale des générateurs en marche. Si les générateurs ne peuvent sup-
porter la charge qui a été définie dans le menu 8192 'tie breaker open point', alors le disjoncteur de couplage
s'ouvre. Il se referme lorsque le point de consigne de la capacité énergétique défini dans le menu 8193 est
atteint.
Cette temporisation peut être utilisée pour déconnecter les groupes de charge non essentielle.
Exemple

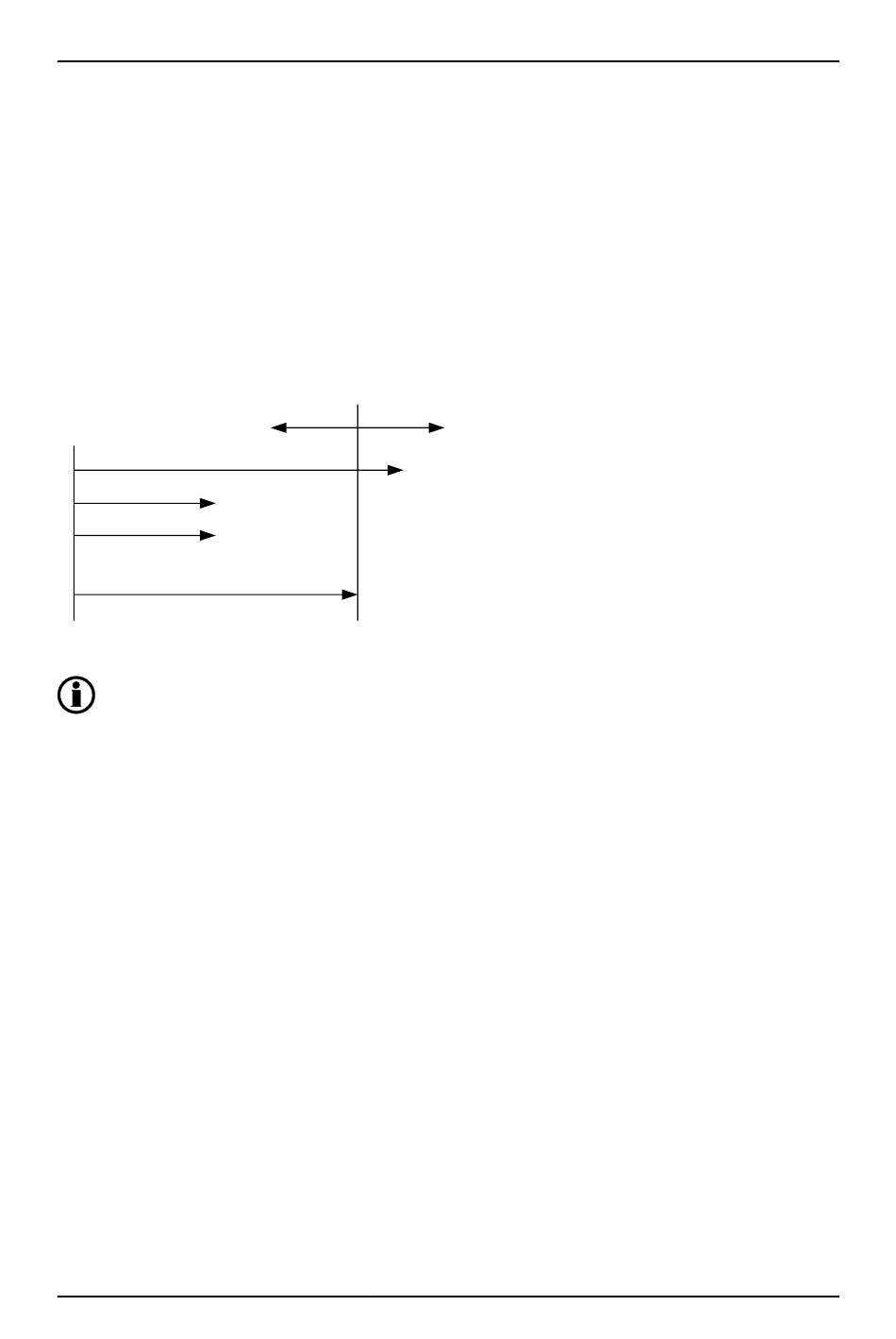

Dans l'exemple ci-dessous, le disjoncteur de couplage se déclenche si DG1 ou DG2 sont reliés à la charge,
parce que leur puissance est inférieure à 510kW. Si DG1 et DG2 tournent ensemble, le disjoncteur de cou-
plage s'ouvre également puisque la puissance nominale totale est toujours inférieure à 510kW. Toutefois, si
DG3 tourne seul ou avec l'un des deux DG les moins puissants, le disjoncteur de couplage ne se déclenche
pas parce que la puissance nominale totale est supérieure à 510kW.
DG 3 = 600 kW
DG 2 = 250 kW
DG 1 = 250 kW
Tie breaker open point = 510 kW
Les puissances mentionnées ci-dessus sont les puissances nominales des générateurs de
l'application.
8.4.14 Power capacity (capacité énergétique)
Le réglage "power capacity" dans le menu 8193 sert à définir, dans les applications AMF, la puissance dispo-
nible nécessaire pour que le disjoncteur de couplage puisse se fermer. Lors du démarrage des générateurs,
leurs disjoncteurs se ferment et lorsqu'il y a suffisamment de puissance disponible, le disjoncteur de coupla-
ge se ferme à son tour.
Power capacity overrule (annulation de la capacité énergétique) :
Dans le cas où certains générateurs ne réussissent pas à démarrer, le point de consigne de la capacité éner-
gétique n'est pas atteint et le disjoncteur de couplage ne parvient jamais à se fermer. C'est pourquoi il est
possible d'annuler le point de consigne de la capacité énergétique après un délai défini dans le menu 8194.
La fonction "power capacity overrule" est activée dans le menu 8195.
8.4.15 Puissance disponible
Cette fonction active un relais lorsqu'une puissance donnée est disponible. Elle permet de connecter des
groupes de charge quand les générateurs de secours tournent.
Cinq niveaux de puissance disponible peuvent être définis (menus 8220-8260) :
●
Puissance disponible 1
●
Puissance disponible 2
●
Puissance disponible 3
●
Puissance disponible 4
DEIF A/S
Trip No trip
Gestion de l'énergie (AGC 14x uniquement)
Page 135 of 156
