AGC 100 Designer's Reference Handbook
4189340872 FR
7. Protections
7.1 Généralités
7.1.1 Général
Les protections sont toutes de type temps défini, c'est à dire qu'un point de consigne avec temporisateur est
choisi.

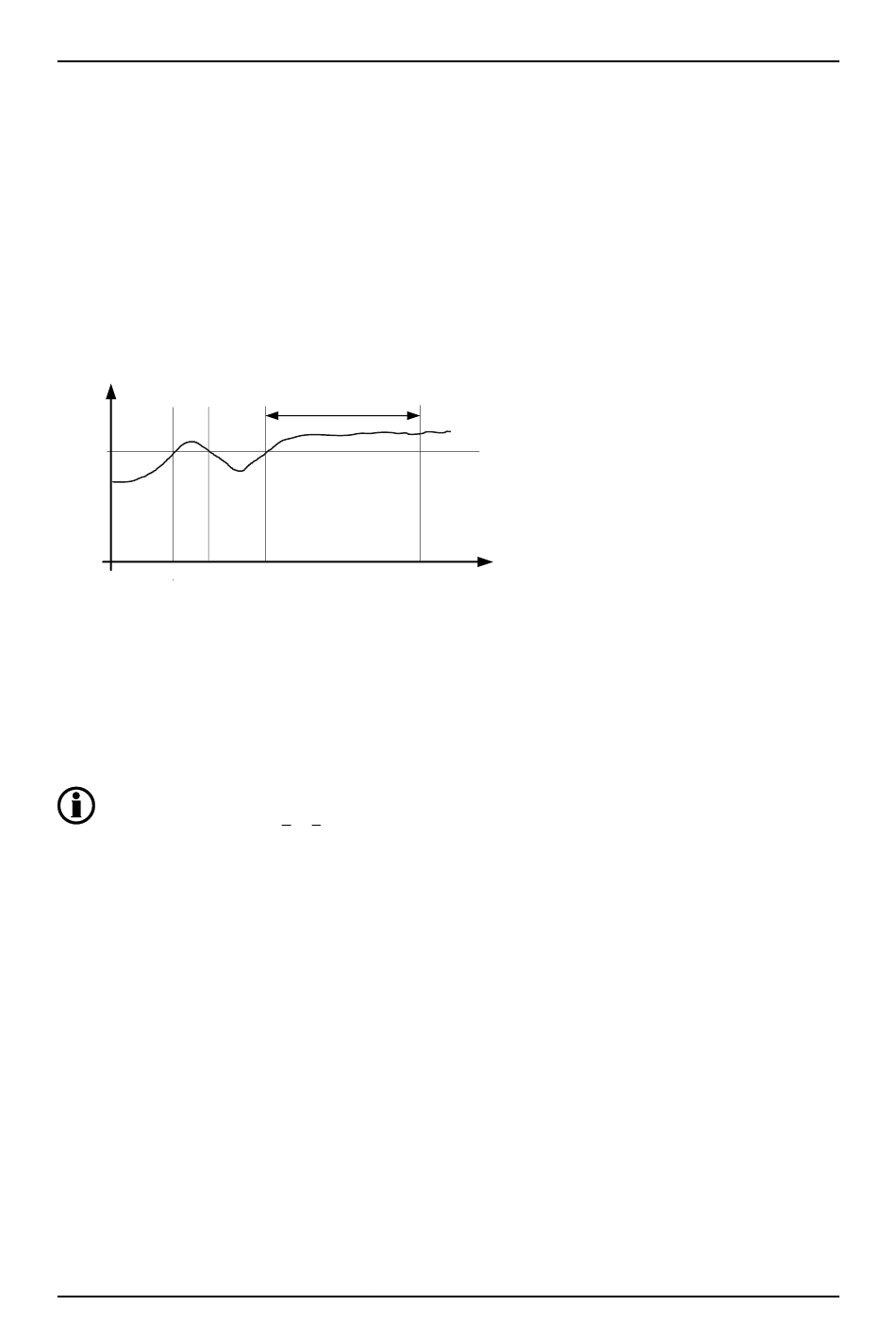

En cas de surtension, par exemple, la temporisation sera activée si le point de consigne est dépassé. Si la
tension passe en dessous du point de consigne avant expiration de la temporisation, la temporisation sera
arrêtée et réinitialisée.
Setpoint
Timer
Timer
start
reset
A la fin de la temporisation, la sortie est activée. Le temps total est la somme de la temporisation et du temps
de réaction.
Dans la configuration du contrôleur DEIF, il faut prendre en compte la classe de mesure du
contrôleur et une marge de "sécurité" suffisante.
Exemple :
Un système de production d'énergie ne doit pas se reconnecter à un réseau quand la tension
est 85% de Un +/-0% < U < 110% +/-0%. Pour assurer la reconnexion dans cette limite, la tolé-
rance/précision d'une unité de contrôle (Classe 1 de la plage de mesure) doit être prise en
compte. Il est recommandé de régler la plage de l'unité de contrôle 1% à 2% plus haut/bas
que le point de consigne actuel si la tolérance de l'intervalle est +/-0% pour garantir que le
système d'énergie ne se reconnecte pas en dehors de l'intervalle.
Déclenchement des alarmes de tension par mesures phase-neutre
Le déclenchement des alarmes de tension en fonction de mesures phase-neutre est défini dans les menus
1200 et 1340. En fonction du choix opéré, soit les tensions entre phases, soit les tensions entre phase et
neutre sont utilisées pour le suivi des alarmes.
DEIF A/S
Timer setting
Timer
Alarm
start
Measured
value
Time
Protections
Page 109 of 156
