- Page 1 FICHE TECHNIQUE ET MANUEL UTILISATEUR AGC 150 Écran d’affichage à distance 4921240616A...
-
Page 2: Table Des Matières
1. Écran d’affichage à distance AGC 150 1.1 Notre entreprise ............................................1.2 Connexion des contrôleurs ........................................1.3 Configurer les contrôleurs ........................................1.3.1 Configuration du contrôleur maître ..................................... 1.3.2 Configuration des adresses IP ..................................... 1.4 Réglages ................................................. 1.4.1 Menu local Affichage à distance .................................... -
Page 3: Écran D'affichage À Distance Agc 150

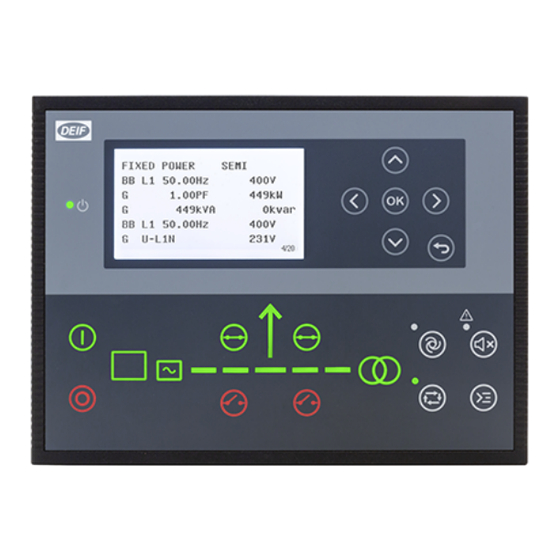

Notre entreprise L’écran d’affichage à distance AGC 150 est un contrôleur utilisé comme second écran d’affichage pour un contrôleur maître AGC 150. Il reproduit le contrôleur maître et permet d’accéder à toutes ses fonctions. Cela permet à l’opérateur de réagir rapidement à... -
Page 4: Configurer Les Contrôleurs
Configurer les contrôleurs 1.3.1 Configuration du contrôleur maître Il est indispensable de configurer le contrôleur maître pour l’utiliser avec un écran d’affichage à distance. Cette opération peut être exécutée sous Paramètres > Communication > Configuration de l’affichage à distance. Valeur Paramètre Texte Plage Détails... - Page 5 1. Se connecter à l’écran d’affichage à distance à l’aide de l’utilitaire PC. • Pour ce faire, utiliser une connexion USB ou TCP/IP, ce qui exige un câble Ethernet. • En cas de connexion TCP/IP, il est indispensable de connaître l’adresse IP de l’écran d’affichage à distance. 2.
-
Page 6: Réglages
Dépannage Si l’écran d’affichage à distance attend une connexion au contrôleur maître, l’écran suivant s’affiche : Vérifier ce qui suit : 1. Le contrôleur maître est configuré pour être utilisé avec l’écran d’affichage à distance. S’assurer que le contrôleur maître n’est pas réglé... -
Page 7: Paramètres D'affichage
1.4.2 Paramètres d’affichage Pour configurer les paramètres de l’écran d’affichage à distance, appuyer sur la touche Raccourcis et la maintenir enfoncée, puis sélectionner Affichage. Il est possible en outre d’utiliser l’utilitaire PC pour se connecter à l’écran d’affichage à distance. Paramètre Texte Plage... -
Page 8: Spécifications Techniques
2. Spécifications techniques Spécifications électriques Alimentation Plage d’alimentation Tension nominale : 12 V DC ou 24 V DC (plage de fonctionnement : 6,5 à 36 V DC) Tension supportée Inversion de polarité Immunité contre les pertes d’alimentation 0 V DC pour 50 ms (provenant de min. 6 V DC) Protection contre les chutes de charge de Protection contre les chutes de charge conformément à... -
Page 9: Communication
Toutes les parties en plastique sont auto-extinguibles selon UL94-V0 CEI/EN 60255-26 Communication Communication Isolé RJ45 Ethernet Détection automatique port Ethernet 10/100 Mbits Homologations Normes NOTE Voir www.deif.com pour les homologations les plus récentes. DATA SHEET 4921240616A FR Page 9 de 11... -
Page 10: Dimensions Et Poids
Dimensions et poids 44.7 mm (1.76 in) 217.9 mm (8.58 in) 233.3 mm (9.16 in) Dimensions et poids Longueur : 233,3 mm (9.16 in) Dimensions Hauteur : 173,3 mm (6.82 in) Profondeur : 44,7 mm (1.76 in) Longueur : 218,5 mm (8.60 in) Niche d'encastrement Hauteur : 158,5 mm (6.24 in) Tolérance : ±... -
Page 11: Informations Légales
DEIF A/S se réserve le droit de modifier ce document sans préavis. La version anglaise de ce document contient à tout moment les informations actualisées les plus récentes sur le produit. DEIF décline toute responsabilité quant à l’exactitude des traductions. Il est possible que celles-ci ne soient pas mises à jour en même temps que le document en anglais.
