10. Fixez les supports de gestion des câbles sur les colonnes du rack.
Fixez les supports de gestion des câbles à l'aide de vis M5 et d'écrous à rack M5.
Il y a trois trous pour chaque 1U
sur le rack. Dans cette procédure,
chaque trou est désigné comme
dans la figure suivante.

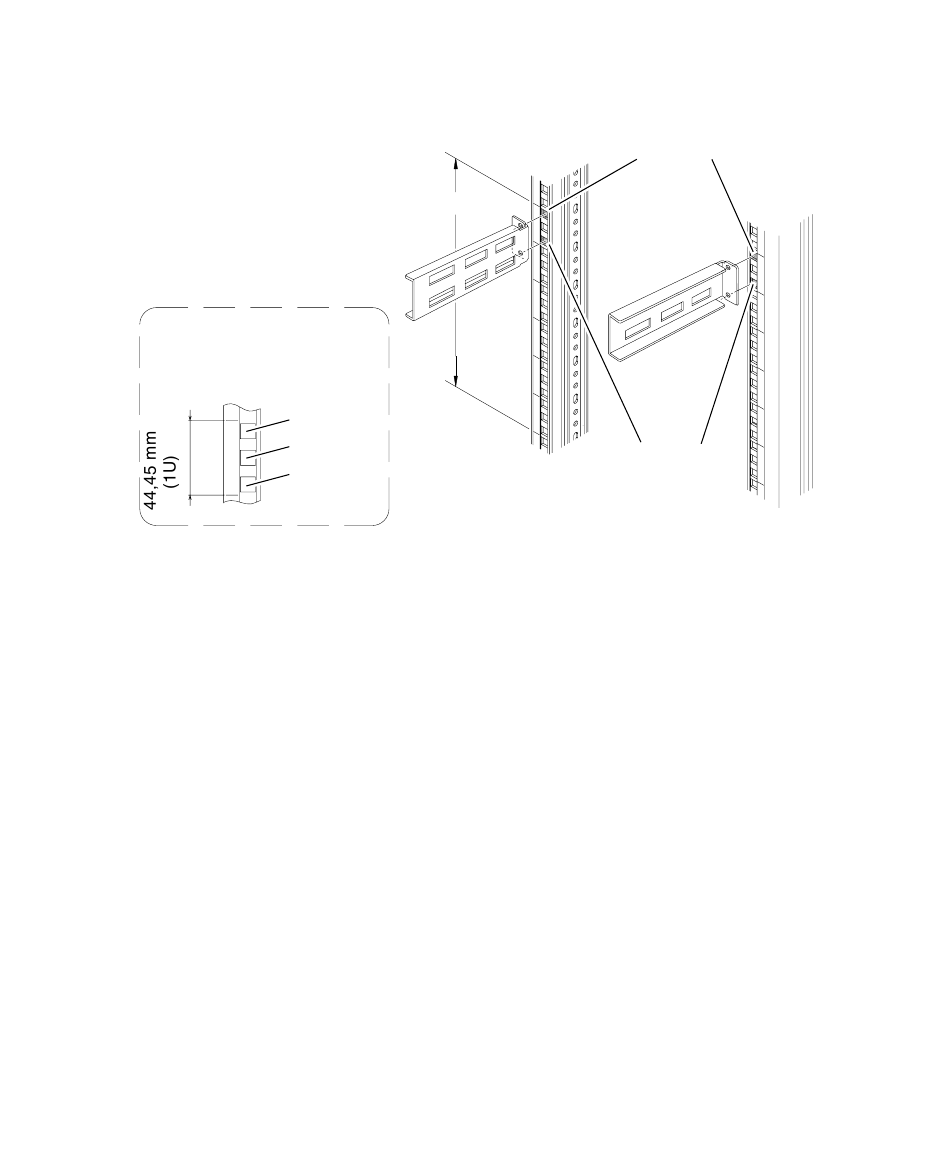

Fixation des supports de gestion des câbles
FIGURE 3-21
6 unités de rack
Trou supérieur
Trou central
Trou inférieur
Deux emplacements sur les côtés droit et gauche à l'arrière
Trou supérieur
en 5U
Trou
inférieur
en 5U
Chapitre 3 Montage des unités dans le rack
3-25
