5. Fixez les parties internes des rails coulissants sur l'unité.
a. Vérifiez l'orientation de fixation du rail intérieur.
b. Alignez les trous centraux des rails intérieurs sur les goupilles de l'unité.
Rail intérieur
Partie B
Partie A

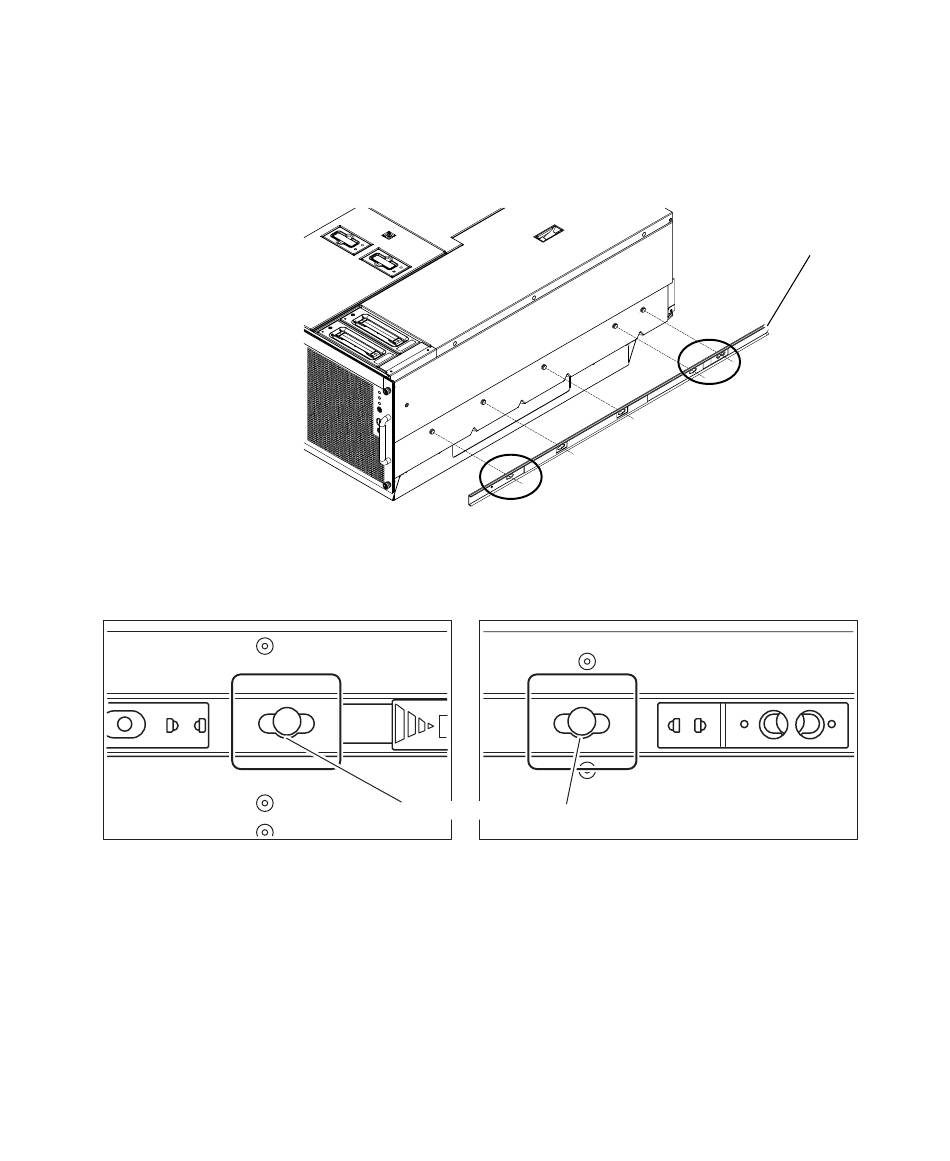

Fixation des rails intérieurs
FIGURE 3-15
Alignez les trous centraux sur les goupilles de l'unité
Vue grossie de la partie A Vue grossie de la partie B
Vue grossie des parties A et B (non verrouillées)
FIGURE 3-16
Chapitre 3 Montage des unités dans le rack 3-21
