- Page 1 Guide rapide des systèmes Fujitsu M10/SPARC M10 Code du manuel : C120-E677-04FR Avril 2014...
-
Page 2: Conventions De Mise En Forme Du Texte
Vous pouvez nous faire part de vos commentaires au sujet de ce document à l'une des adresses suivante : Site japonais http://jp.fujitsu.com/platform/server/sparc/manual/ Site global http://www.fujitsu.com/global/services/computing/server/sparc/downloads/manual/ Copyright © 2007, 2014, Fujitsu Limited. Tous droits réservés. Entrée et revue tecnical fournies par Oracle et/ou ses affiliés sur des parties de ce matériel. - 2 -... -
Page 3: Comprendre La Présentation Du Système
Référence Vues externes du châssis et exemples de configuration du système - SPARC M10-1 SPARC M10-4 Ce modèle, qui utilise un seul boîtier, est un serveur de gamme moyenne, dont la perfor- mance et la fiabilité sont élevées, optimisé pour l'intégration et la virtualisation de centres de données. - Page 4 Options Unité d'extension PCI Les systèmes SPARC M10 comportent une unité d'extension PCI pour l'extension du con- necteur d'E/S. Les trois modèles indiqués ci-dessus prennent en charge l'unité d'extension PCI, qui prend en charge PCI Express (PCIe). Référence Vues externes du châssis et exemples de configuration du système - Unité...
-
Page 5: Microprogramme Et Logiciel Requis Pour Les Systèmes Sparc M10
Pour plus d'informations sur le microprogramme et le logiciel, consultez le « Chapitre 1 Comprendre la présentation des systèmes SPARC M10 » du Guide de fonctionnement et d'administration des systèmes Fujitsu. Systèmes SPARC M10 Domaine... -
Page 6: Superviseur
SPARC M10. Le microprogramme XSCF s'exécute sur un processeur dédié (pro- cesseur de servitude) qui est indépendant des processeurs du serveur. Le microprogramme XSCF est installé dans le châssis de chaque SPARC M10-1, SPARC M10-4 et SPARC M10-4S. Le microprogramme XSCF interagit avec un domaine logique et contrôle le système complet. -
Page 7: Vues Externes Du Châssis Et Exemples De Configuration Du Système
Vues externes du châssis et exemples de configuration du système Les pages suivantes montrent des vues externes du châssis et des exemples de configura- tion du système pour différents modèles. - 7 -... -
Page 8: Vues Externes Du Châssis Sparc M10

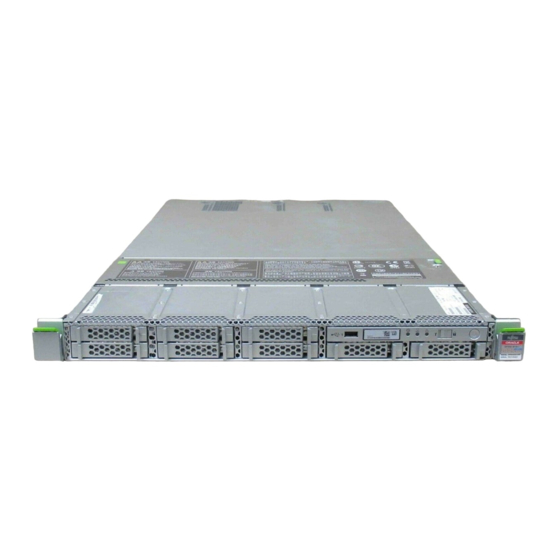

SPARC M10-1 Un seul SPARC M10-1 est utilisé dans cette configuration. Il est possible d'y connecter jusqu'à trois unités d'extension PCI. Vues externes du châssis SPARC M10-1 Vue de face DEL du panneau Panneau de commande Levier Commutateur d'alimentation Port USB... - Page 9 SPARC M10-4 Une unité unique SPARC M10-4 est utilisée, pas comme bloc de construction, dans cette configuration. Jusqu'à onze unités d'extension PCI peuvent y être connectées. Vues externes du châssis SPARC M10-4 Vue de face Cache avant Unité de ventilation (*) Panneau de commande Port USB Commutateur d'alimentation...
-
Page 10: Vues Externes Du Châssis Sparc M10-4S
SPARC M10-4S Différentes unités SPARC M10-4S sont connectées en une configuration de bloc de construction. Ce modèle peut démarrer avec la configuration d'un bloc de construction unique, puis être dével- oppé en une configuration à plusieurs blocs de construction en ajoutant un châssis individuel. Le modèle contient une unité... -
Page 11: Vues Externes Du Boîtier À Barre Transversale
SPARC M10-4S Vues externes du boîtier à barre transversale Le boîtier à barre transversale est un commutateur utilisé pour connecter logiquement le processeur et le SPARC M10-4S. Il existe deux types de boîtiers à barre transversale : l'un comportant deux unités à barre transversale montées et l'autre comportant trois unités à... -
Page 12: Exemple De Configuration Du Système - Configuration De Bloc De Construction (Connexion Directe Des Châssis)
00. Pour connaître la procédure de connexion, consultez le Guide d'installation des systèmes Fujitsu M10/SPARC M10. Exemple de configuration du système – configuration de bloc de construction (connecté via des boîtiers à barre transversale) Dans cette configuration, les blocs de construction sont connectés avec des câbles... - Page 13 à barre transversale commence à 80. Pour la procédure de connexion, consultez le Guide d'installation des systèmes Fujitsu M10/SPARC M10. Les boîtiers à barre transversale sont livrés montés dans un rack dédié (rack d'extension) avec une unité de distribution de l'alimentation (UDA) dédiée et des câbles à...
-
Page 14: Unité D'extension Pci (Option)
Unité d'extension PCI (Option) L'unité d'extension PCI peut se connecter soit au châssis SPARC M10-1 soit au châssis SPARC M10-4/M10-4S. Vues externes de l'unité d'extension PCI Vue de face Cache avant Unité de ventilation (*) * : Vous pouvez voir l'unité de ventilation en retirant le cache avant. -
Page 15: Caractéristiques Du Système
Cette section décrit principalement les caractéristiques matérielles des serveurs Athena. Pour plus d'informations sur le microprogramme et le logiciel, consultez le « Chapitre 1 Comprendre la présentation des systèmes SPARC M10 » du Guide de fonctionnement et d'administration des systèmes Fujitsu M10/SPARC M10. Caractéristiques du modèle (1/3) Élément... - Page 16 Caractéristiques du modèle (2/3) Élément SPARC M10-1 SPARC M10-4 SPARC M10-4S Disque intégré (SAS) 8 (HDD/SSD) 8 (HDD/SSD) 8 (HDD/SSD) intégrée Disque matériel RAID Monté Monté Monté intégré Lecteur CD-RW/ Non monté Non monté Non monté DVD-RW intégré Lecteur de bande Non monté...
- Page 17 Caractéristiques du modèle (3/3) Élément SPARC M10-1 SPARC M10-4 SPARC M10-4S Virtualisation Partition physique Aucune Aucune Prise en charge Nombre de – – partitions Granularité – – Dans les unités de blocs de construction (BB) Domaines logiques Pris en charge...
-
Page 18: Caractéristiques Du Boîtier À Barre Transversale
Caractéristiques du boîtier à barre transversale Élément Boîtier à barre transversale Dimensions Hauteur externes (*) Hauteur x largeur x 174 mm x 440 mm x 750 mm profondeur (6,9 po. x 17,3 po. x 29,5 po.) Poids 40 kg Unité Interface externe 2 ports XSCF-LAN XSCF... - Page 19 Que faire ensuite ? Guide de référence (par phase / objectif) Cette section décrit les tâches de chaque phase, de l'installation du système à l'extension et la maintenance, ainsi que les manuels de référence à consulter pour chaque tâche. indique un élément de tâche impératif et un élément de tâche devant être effectué...
-
Page 20: Comprendre Une Présentation Du Système
Référence Fujitsu M10-4/Fujitsu M10-4S/SPARC M10-4/SPARC M10-4S Service Manual PCI Expansion Unit for Fujitsu M10/SPARC M10 Systems Service Manual d. Configuration des paramètres initiaux du système Avant de démarrer le système, configurez les paramètres initiaux de l'unité XSCF. Utilisez la fonction Activation du processeur pour configurer également l'utilisation des ressources en fonction du nombre de cœurs du processeur achetés activés. -
Page 21: Fonctionnement Et Administration
Référence Guide de fonctionnement et d'administration des systèmes Fujitsu M10/SPARC M10 « Chapitre 2 Connexion à/Déconnexion de XSCF » « Chapitre 6 Démarrage/Arrêt du système » « Chapitre 9 Gestion quotidienne des systèmes SPARC M10 »... -
Page 22: Configuration D'un Environnement Virtuel
Il est possible de faire fonctionner un système d'exploitation autonome dans chaque unités de domaine logique. Guide de configuration du domaine des systèmes Référence Fujitsu M10/SPARC M10 « Chapitre 4 Exemple de configuration d'une partition physique » « Chapitre 5 Exemple de configuration de domaine logique »... -
Page 23: Extension Et Maintenance
Fujitsu M10-1/SPARC M10-1 Service Manual Fujitsu M10-4/Fujitsu M10-4S/SPARC M10-4/SPARC M10-4S Service Manual PCI Expansion Unit for Fujitsu M10/SPARC M10 Systems Service Manual c. Ajout / retrait d'un système avec une configuration de bloc de construction Il est facile de développer ou de réduire le système en ajoutant ou en retirant un SPARC M10-4S du système de blocs de construction. -
Page 24: Développement Des Ressources En Fonction De La Charge
Référence Fujitsu M10-1/SPARC M10-1 Service Manual Fujitsu M10-4/Fujitsu M10-4S/SPARC M10-4/SPARC M10-4S Service Manual PCI Expansion Unit for Fujitsu M10/SPARC M10 Systems Service Manual f. Remplacement de composants défectueux Remplacez les composants défectueux. La méthode de maintenance varie en fonction du composant.
