Légende :
Orifice d'extraction (insertion)
du câble
Roulettes
Pieds de mise à niveau
(Au centre du pied de mise à niveau, un orifice de vis de 17 mm de profondeur
et de taille M20 permet de fixer le rack.)
Orifice dans le plancher pour fixer le stabilisateur

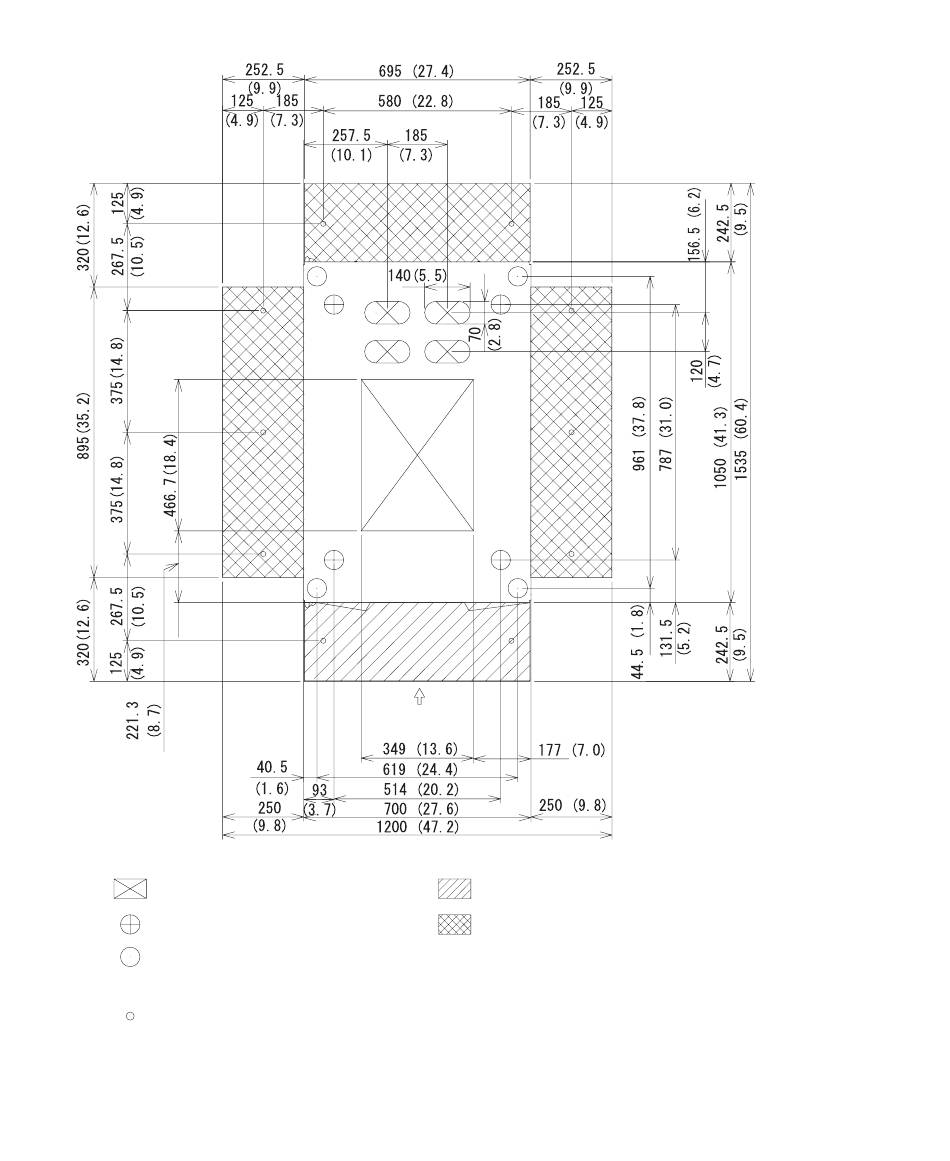

Schéma d'implantation du rack
FIGURE 1-5
1-8
Guide de montage en rack de SPARC Enterprise M4000/M5000 • Juin 2007
Face avant
de l'unité
Stabilisateur (anti-renversement)
Stabilisateur (pour arrimage et
antisismique)
Unité : mm (po)
