Unité d'extension E/S externe
Cette section décrit les connexions de l'alimentation électrique de l'unité d'extension
E/S externe.
Système d'alimentation dans une configuration redondante
■
Nbre de connexions (*1)
Nbre de connexions (*1)
*1: connecter un câble d'alimentation à chaque groupe de sortie (un disjoncteur [C/B] avec 2 prises) du boîtier
de distribution électrique. Pour maintenir la redondance, ne connecter aucun périphérique à l'autre prise.

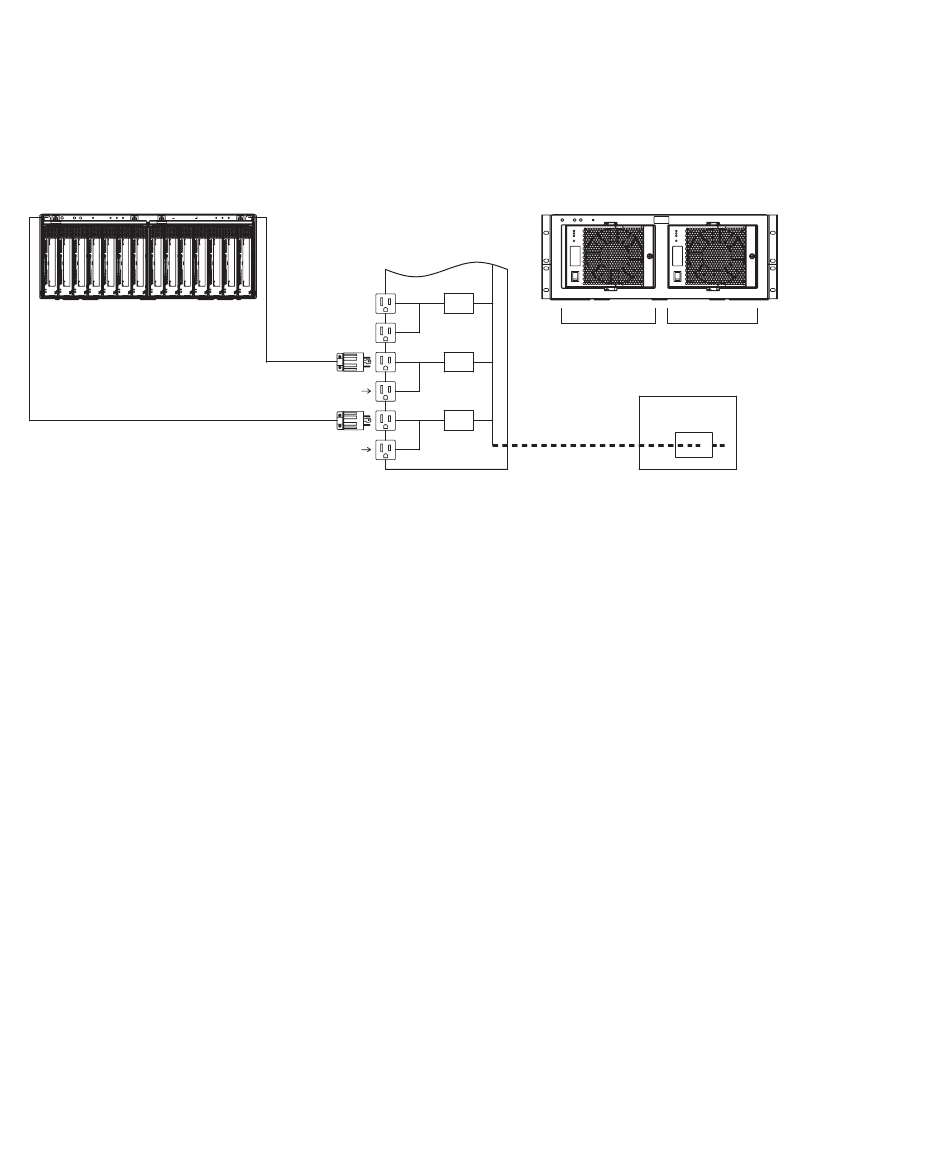

Système d'alimentation dans une configuration redondante
FIGURE 2-8
2-12
Guide de montage en rack de SPARC Enterprise M4000/M5000 • Juin 2007
Boîtier de distribution électrique
(option)
C/B(15A)
C/B(15A)
n˚ 0
C/B(15A)
n˚ 1
PSU n˚ 0
PSU n˚ 1
Panneau de distribution du client
C/B
C/B : disjoncteur
(dispositif de protection de surintensité)
