Schéma du système d'alimentation avec connexion à une alimentation double
■
n˚ 2
n˚ 1
n˚ 3

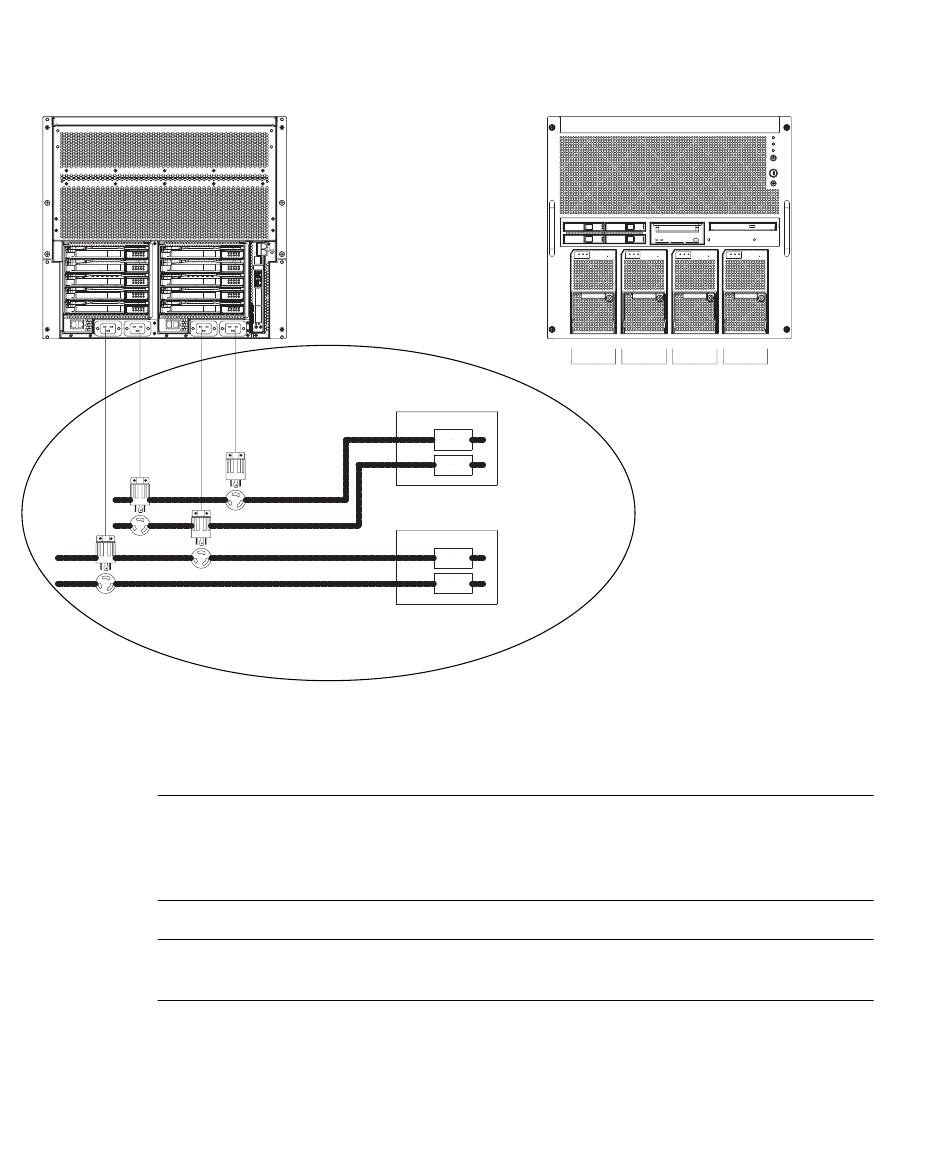

Schéma du système d'alimentation avec connexion à une alimentation double
FIGURE 2-7
Remarque – Si plusieurs câbles d'alimentation de cette unité sont raccordés
directement au panneau de distribution du client, branchez les câbles dans des
prises indépendantes (un seul câble par alimentation) comme illustré dans la
FIGURE 2-7
Remarque – Pour une connexion à une alimentation double, raccordez séparément
chaque câble d'alimentation à chacun des systèmes d'alimentation en c.a.
2-10 Guide de montage en rack de SPARC Enterprise M4000/M5000 • Juin 2007
Panneau
de distribution du client
n˚ 0
de distribution du client
.
PSU n˚ 0
C/B
Panneau
C/B
C/B : disjoncteur
(dispositif de protection de surintensité)
PSU n˚ 2
PSU n˚ 1
PSU n˚ 3
