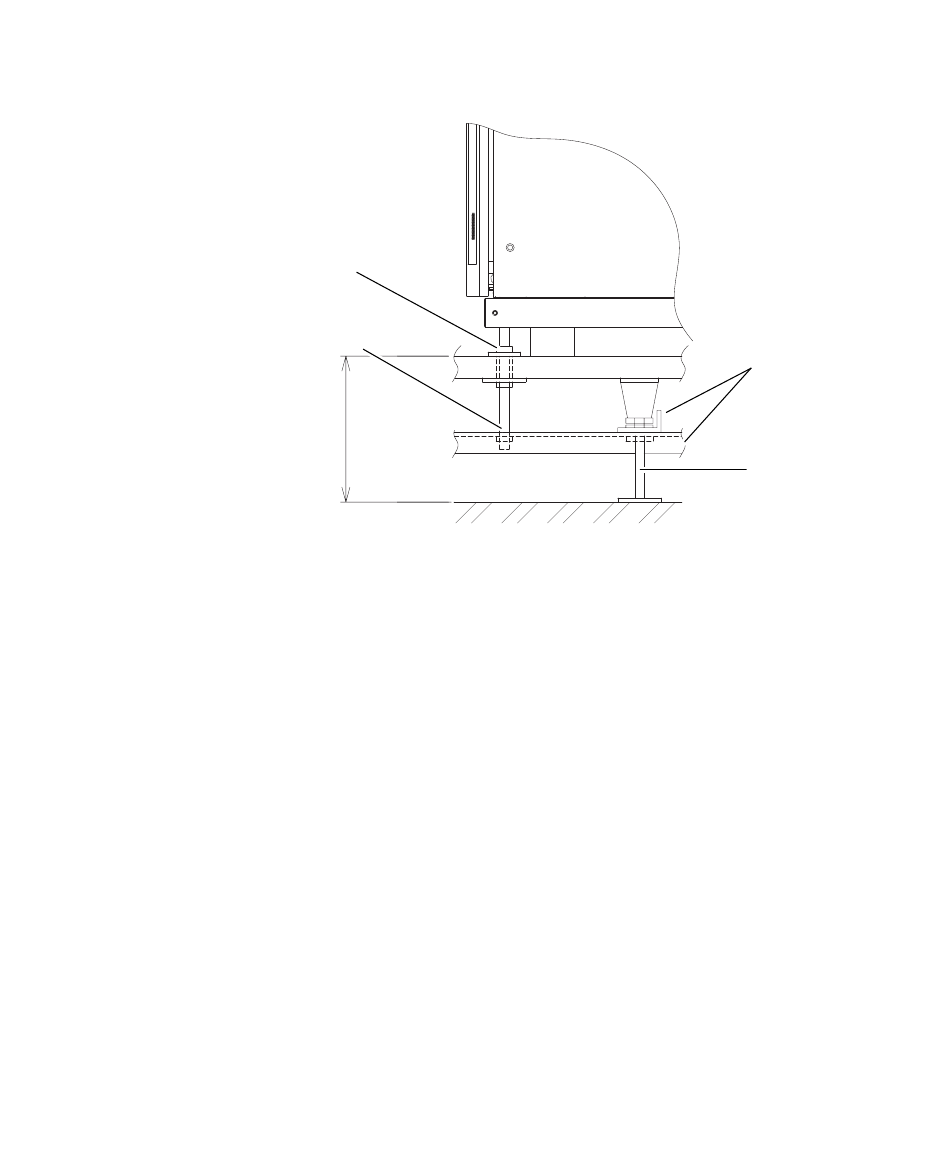

Méthode pour ancrer les pieds de mise à niveau du rack au sol
Pieds de mise à niveau
Hauteur (mesurée
à partir du niveau
du sol)
250 - 400 mm
FIGURE 3-10
Acheminement des câbles à l'intérieur du rack
Les serveurs M4000/M5000 sont livrés par défaut avec l'unité de gestion des câbles
utilisée lors du retrait des serveurs durant la maintenance ou pour installer des
options. Grâce à la longueur excessive des câbles que l'unité de gestion des câbles
prend en charge, les serveurs sont facilement extraits du rack avec les câbles
connectés. La longueur de câble requise par l'unité de gestion des câbles est
d'environ 2 m. Déterminez la longueur de chaque câble d'interface en prenant en
compte cette longueur.
Autres conditions requises
Des panneaux vierges sont fournis avec le rack. Ces panneaux servent à couvrir
l'espace à l'avant du rack, là où aucune unité n'est montée. Si l'air chaud
d'évacuation des unités afflue à l'avant et pénètre à nouveau dans les unités, cela
peut déclencher une alarme de température et générer un problème. Veillez à utiliser
les panneaux vierges pour couvrir l'avant du rack, là où aucune unité n'est montée.
3-14
Guide de montage en rack de SPARC Enterprise M4000/M5000 • Juin 2007
Vue arrière
Boulon (M20)
Fixation du rack avec les pieds de mise à niveau
Cadre
Colonne
