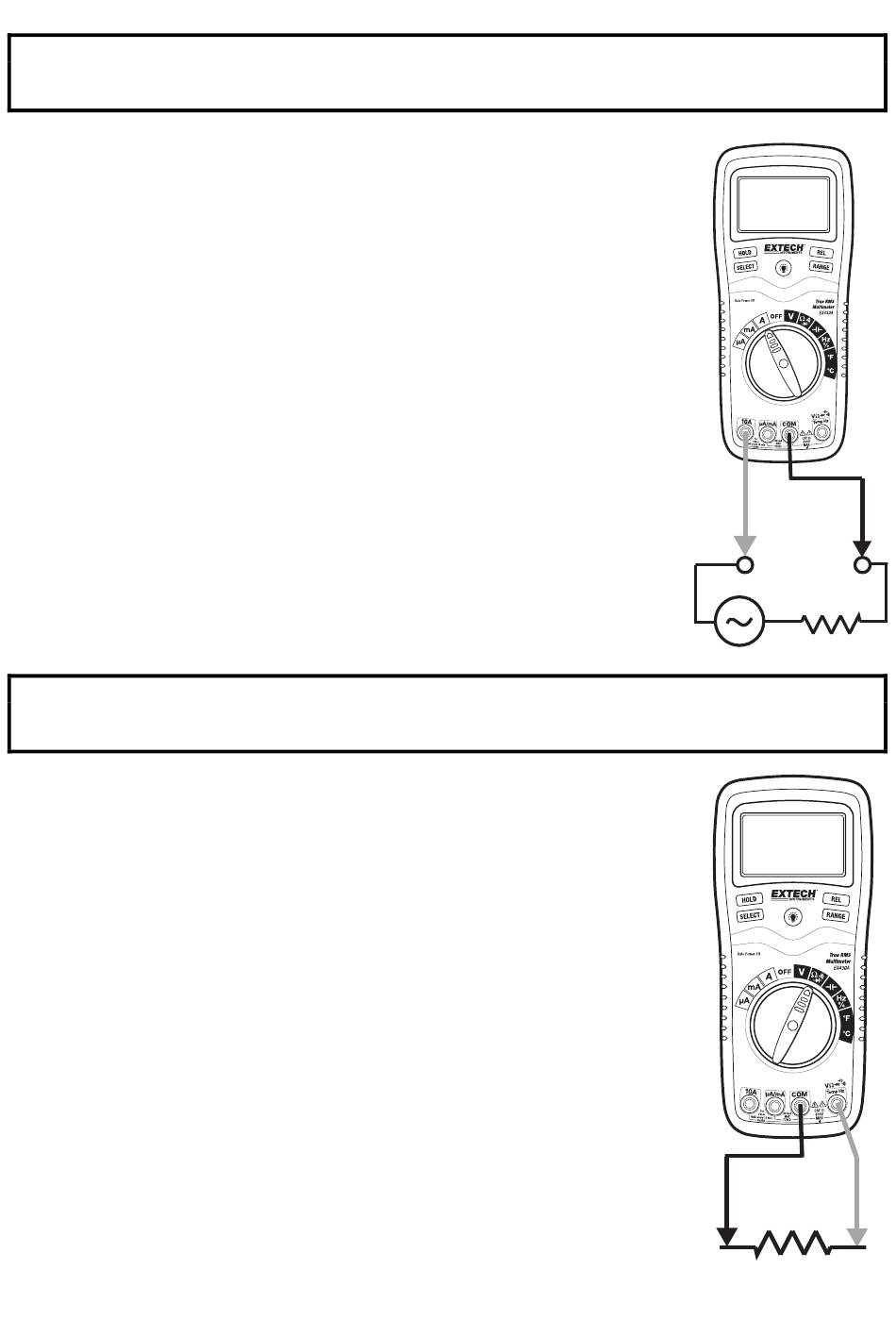

MESURES DE COURANT ALTERNATIF

ATTENTION : N'effectuez pas de mesures de courant sur l'échelle 10A pendant plus de
30 secondes. Le fait de dépasser 30 secondes pourrait endommager l'appareil et/ou les fils
d'essai.
1. Insérez la fiche banane noire de test dans la prise Jack COM négative.
2. Pour effectuer des mesures de courant jusqu'à 4 000 µA CA, mettez le
commutateur de fonction sur la position jaune µA et insérez la fiche
banane du fil d'essai rouge dans la prise Jack µA/mA.
3. Pour effectuer des mesures de courant jusqu'à 400 mA CA, mettez le
commutateur de fonction sur la position jaune mA et insérez la fiche
banane du fil d'essai rouge dans la prise Jack µA/mA.
4. Pour effectuer des mesures de courant jusqu'à 10 A CC, mettez le
commutateur de fonction sur l'amplitude jaune 10 A et insérez la fiche
banane du fil d'essai rouge dans la prise Jack 10 A.
5. Appuyez sur la touche SELECT pour afficher « CA » sur l'écran.
6. Coupez l'alimentation du circuit testé et ouvrez le circuit pour mesurer le
courant à l'endroit souhaité.
7. Mettez l'embout noir de la sonde d'essai en contact avec le côté négatif
du circuit.
Mettez l'embout rouge de la sonde d'essai en contact avec le côté positif
du circuit.
8. Mettez le circuit sous tension.
9. Lisez la mesure de courant affichée sur l'écran.
MESURES DE RÉSISTANCE
AVERTISSEMENT : Pour éviter tout choc électrique, débranchez l'alimentation de l'appareil en
cours de test et déchargez tous les condensateurs avant d'effectuer une mesure de résistance.
Retirez les piles et débranchez les cordons d'alimentation.
1. Mettez le commutateur de fonction sur la position verte .
2. Insérez la fiche banane du fil d'essai noir dans la prise Jack COM négative.
Insérez la fiche banane du fil d'essai rouge dans la prise Jack  positive.
3. Appuyez sur la touche SELECT pour afficher  sur l'écran.
4. Mettez les embouts de la sonde d'essai en contact avec le circuit ou la
partie testée. Il est préférable de débrancher un côté du circuit testé afin
que le reste du circuit n'affecte pas la prise de mesure de la résistance.
5. Lisez la mesure de résistance affichée sur l'écran.
