Opération
AVERTISSEMENT : risque d'électrocution. Circuits à haute tension Les mesures CA et CC sont très
dangereuses. Soyez extrêmement vigilants !
1. Veiller à TOUJOURS placer le commutateur de fonctions sur OFF en cas de non-utilisation.
2. Si l'icône "OL" apparaît sur l'écran pendant les mesures, cela signifie que la valeur excède la
limite choisie. Choisir une limite plus élevée.

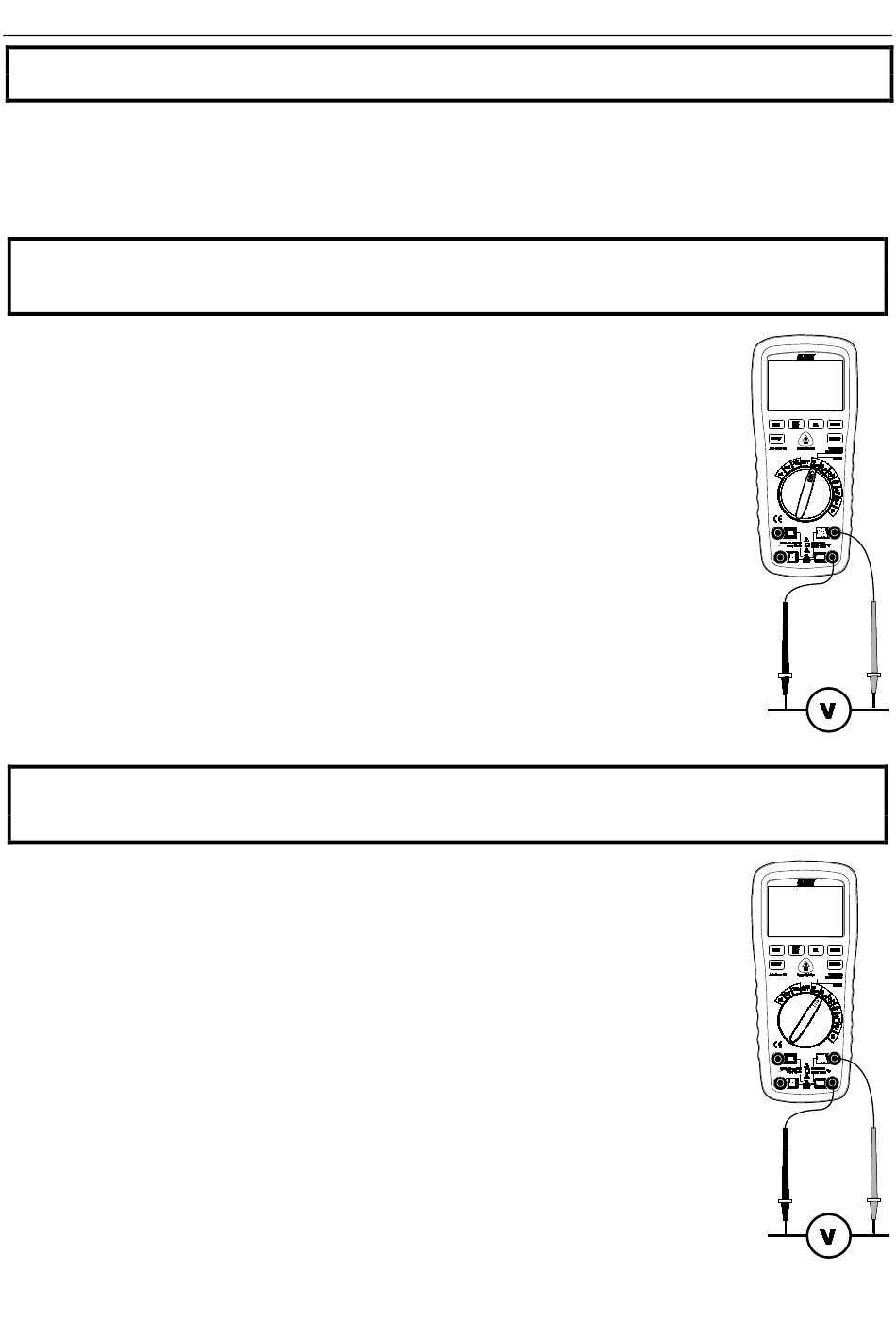

MESURES DE TENSION CC
AVERTISSEMENT : ne pas procéder à la mesure d'une tension CC si un moteur est allumé ou
éteint sur le circuit. Il peut y avoir de grandes tensions résiduelles qui peuvent endommager
l'appareil.
1. Placer le commutateur de fonctions sur V.
2. Appuyer sur le bouton SELECT pour obtenir l'affichage « CC » ou « CA » sur
l'écran.
3. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle
négatif COM. Insérer le câble de mesure rouge de la fiche banane dans le
connecteur femelle positif V.
4. Placer la pointe de sonde d'essai noire sur la partie négative du circuit. Placer
la pointe de sonde d'essai rouge sur la partie positive du circuit.
5. Lire la mesure de tension sur l'écran.
MESURES EN MILIVOLT CC/CA
AVERTISSEMENT : ne pas procéder à la mesure d'une tension CC si un moteur est allumé ou
éteint sur le circuit. Il peut y avoir de grandes tensions résiduelles qui peuvent endommager
l'appareil.
1.
Placer le commutateur de fonctions sur mV DC-AC.
2.
Insérer le câble de mesure noir de la fiche banane dans le connecteur
femelle négatif COM. Insérer le câble de mesure rouge de la fiche banane
dans le connecteur femelle positif V.
3.
Appuyez sur le bouton SELECT pour sélectionner les millivolts "CC" ou
"CA".
4.
Placer la pointe de sonde d'essai noire sur la partie négative du circuit.
Placer la pointe de sonde d'essai rouge sur la partie positive du circuit.
5.
Lire la mesure de tension sur l'écran.
6
EX570-fr-FR_V2.8 7/17
