Wolf GmbH · а/я 1380 · 84048 Майнбург · тел. + 49 (8751) 74-0 · факс + 49 (8751) 741600 · интернет: www.wolf-heiztechnik.de · www.wolf-klimat.ru
возможны изменения
3061703_1106

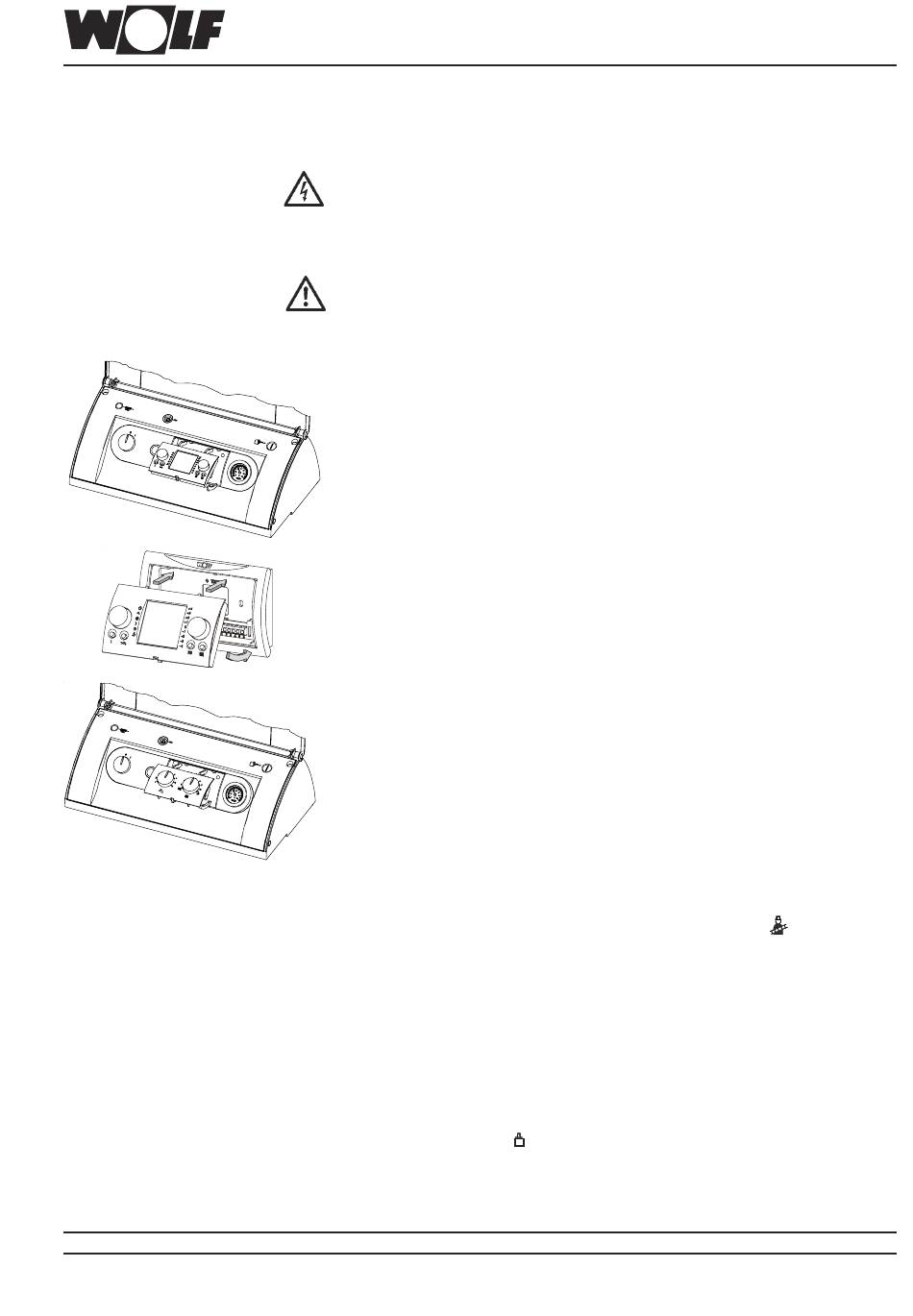

Инструкция по монтажу настенного
цоколя для устройств регулирования R2/R3
Отключение выключателя на устройстве регулирования котла не
обеспечивает отсоединение от сети (обесточивание)!
Опасность поражения на электрических частях. Запрещается прикастаться
к электрическим компонентам и контактам, если котел не отсоединен от сети.
Опасность для жизни!
К работам над электрической частью оборудования допускаются
только квалифицированный электрики.
1. Указания по монтажу настенного цоколя, а также указания по
электромонтажу устройства дистанционного управления см. в инструкции
по монтажу и эксплуатации модуля управления ВМ.
2. Вытащить модуль ВМ из панели управления котловой автоматики.
3. Модуль управления ВМ защелкнуть в настенный цоколь.
4. В образовавшееся отверстие на панели управления котловой автоматики
установить панель с регуляторами. (Панель входит в комплект поставки
настенного цоколя). Регулятор температуры ГВС и регулятор температуры
воды в системе отопления установить на "5". Затем аккуратно перевести
регуляторы до упора влево и вправо. Если не удается перевести
регулятор в крайнее левое или крайнее правое положение (до упора), то
необходимо вытащить регулятор и повернуть его на 180°.
5. В комбинации с устройством дистанционного управления, установки,
выполненные на регуляторах температуры ГВС и температуры воды в
системе отопления не имеют значения (не действуют). Исключение:
сервисный режим трубочиста. Путем перемещения регулятора
температуры воды в системе отопления до значка
сервисный режим трубочиста.
Описание см. в инструкции по монтажу и эксплуатации устройства
регулирования.
6. Выполнить контроль функций:
- Приложить к котлу напряжение и установить сетевой выключатель
в положение "1".
- Правильно установленный адрес и как следствие коммуникация с
модулем ВМ подтверждается появлением на дисплее через 1
минуту значка
- Чем больше в системе отопления компонентов подключенных по
шине (участников коммуникации), тем дольше длится распознание
коммуникации (макс. 5 мин.).
.
активируется
7
