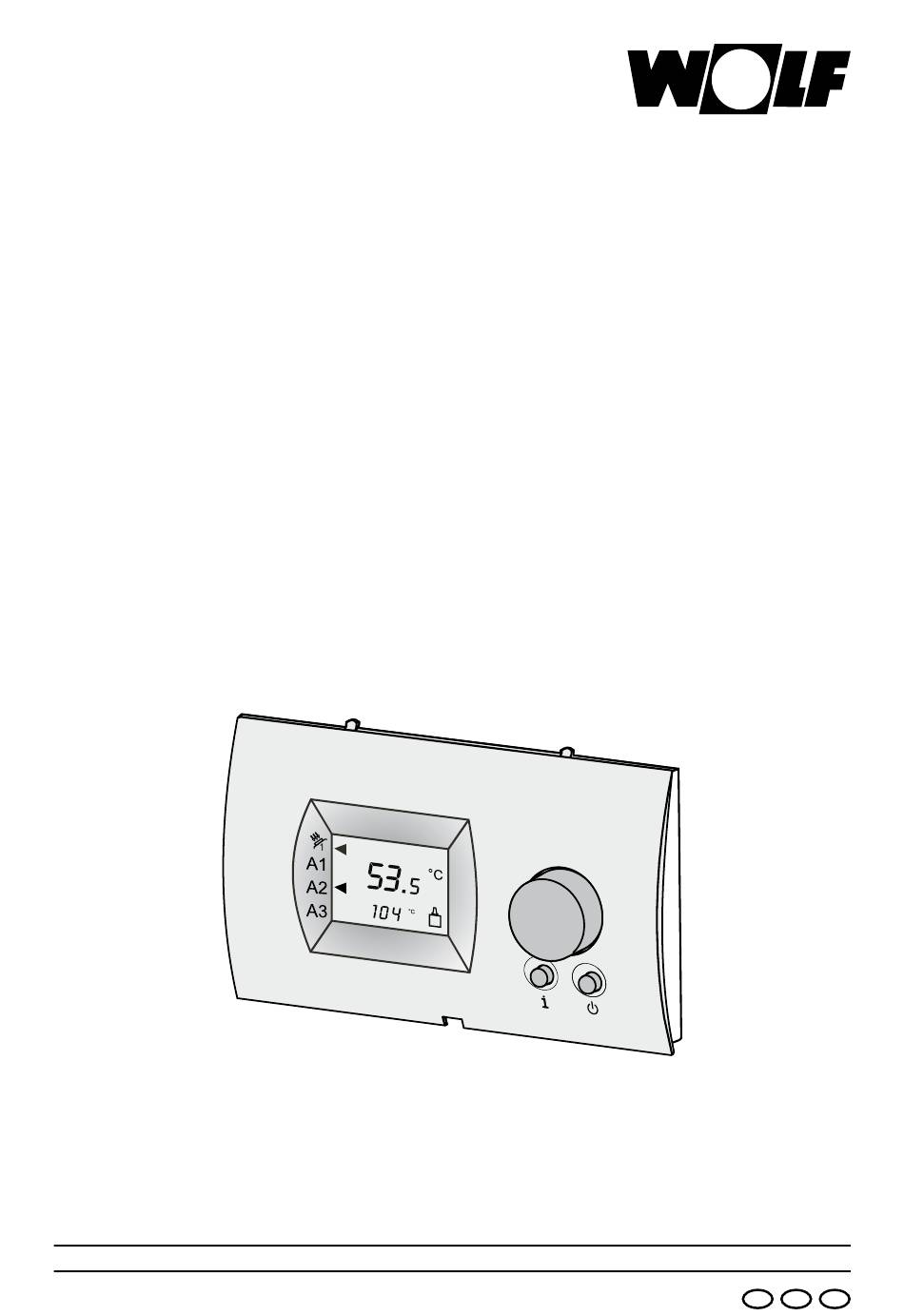

Notice de montage et
d'utilisation

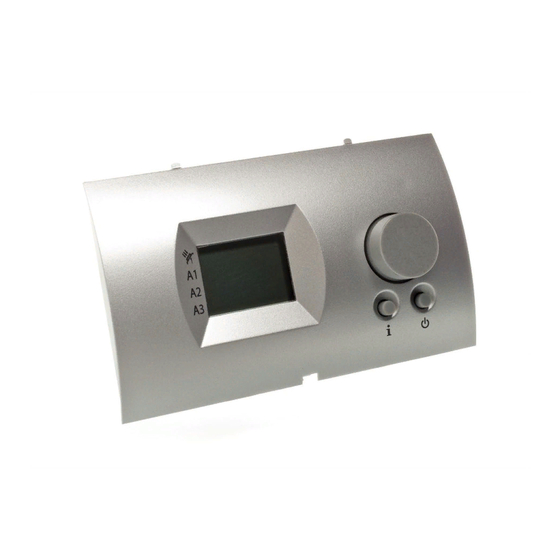

Module de commande BM-Solar
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tél. : +49 (0)8751/74-0 · Fax : +49 (0)8751/741600 · Internet : www.wolf-heiztechnik.de
Réf. : 3061917_0611
Sous réserve de modifications
6.6701.615
F
BE
LU

Publicité

Table des Matières
loading

Sommaire des Matières pour Wolf BM-Solar

  • Page 1 Notice de montage et d’utilisation Module de commande BM-Solar Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tél. : +49 (0)8751/74-0 · Fax : +49 (0)8751/741600 · Internet : www.wolf-heiztechnik.de Réf. : 3061917_0611 Sous réserve de modifications 6.6701.615...
  • Page 2: Table Des Matières

    Sommaire Consignes de sécurité / normes ..........3 Normes / Prescriptions ............4 Montage • Domaine d'application ...........5 • Montage du module ............5 • Commande à distance ...........5 • Socle mural ..............5 • Raccordement électrique de la télécommande .....6 Vue d’ensemble • Affichage normal ............7 • Affichage d'état ..............7 Niveau d'affichage • Affichage d'infos (touche Info) ........8 •...
  • Page 3: Consignes De Sécurité / Normes

    Consignes de sécurité / normes Consignes de sécurité Les symboles et les signes suivants sont utilisés dans cette description. Ces instructions importantes concernent la protection des personnes et la sécurité d’exploitation technique. « Consigne de sécurité » désigne des instructions devant être absolument respectées pour éviter toute mise en danger ou blessure de personnes et tout dommage sur l’appareil. Danger présenté par la tension électrique sur les composants ! Attention : couper l’interrupteur de service avant d’enlever la jaquette.
  • Page 4: Avertissements

    (risque de brûlures). Entretien / Réparation - Le parfait fonctionnement de l’équipement électrique doit être contrôlé à des intervalles réguliers. - Les défauts et les dommages doivent être éliminés uniquement par un personnel qualifié. - Les composants défectueux doivent être remplacés uniquement par des pièces de rechange d’origine Wolf. Nous déclinons toute responsabilité pour les dommages qui Attention résultent des modifications techniques apportées aux régulations Wolf. Élimination et recyclage Tenez compte des remarques ci-après pour le recyclage de composants du système défectueux ou du système lui-même après extinction de sa durée de vie.
  • Page 5: Montage

    Montage Montage du module Le module de commande BM-Solar peut être intégré dans un module solaire SM ou utilisé comme commande à distance en association avec un socle mural. En cas d’intégration du BM-Solar dans le module solaire, tous les réglages sont effectués à partir du module. Le câblage électrique doit être effectué uniquement par un personnel qualifié. - Couper la tension de service du module solaire - Retirer le plastron du module solaire - Clipser le module de commande BM-Solar dans le module solaire conformément à l’esquisse - Remettre la tension de service du module solaire Commande à distance Le module de commande BM-Solar peut être utilisé en association...
  • Page 6: Raccordement Électrique Commande À Distance

    Le câblage électrique doit être effectué uniquement par un Commande à distance personnel qualifié. Les câbles pour les sondes ne doivent pas être posés ensemble avec des câbles d’alimentation électrique - Couper la tension de service du module solaire - Câbler le socle mural avec un câble 2 conducteurs (section minimale 0,5 mm²) conformément à l’esquisse Fiche verte du module solaire eBus Bornier Socle mural - Clipser le module de commande BM-Solar dans le socle mural conformément à l’esquisse - Remettre la tension de service du module solaire 3061917_0611...
  • Page 7: Vue D'ensemble

    Vue d’ensemble Écran Affichage d'état Bouton rotatif avec Sorties fonction de touche Touche Info Touche marche/arrêt Affichage normal Température maximale du préparateur ECS 1 Symbole du bus Température de capteur champs de capteur 1 Affichage d'état sortie A4 Affichage d'état pompe du circuit solaire 1 et sorties A1-A3 ▪ La valeur actuelle de la température du préparateur solaire est indiquée à la ligne supérieure de l'affichage normal et la valeur actuelle de la température du capteur à la ligne inférieure.
  • Page 8: Niveau D'affichage

    Niveau d'affichage Affichage Info En plus des valeurs représentées dans l'affichage normal, d'autres valeurs de l'installation solaire peuvent être consultées sur BM-Solar. Vous parvenez au niveau d'affichage en actionnant la touche Info. La valeur d'affichage A01 apparaît (température du préparateur solaire 1). Bouton rotatif avec fonction de touche Appuyer sur la touche Info Exemple : valeur affichée A 01 En continuant d'actionner la touche Info ou en tournant le bouton rotatif dans le sens des aiguilles d'une montre, toutes les autres valeurs d'affichage peuvent être consultées les unes après les autres.
  • Page 9: Valeurs D'affichage Sm1

    Niveau d'affichage Diverses valeurs d'affichage sont disponibles selon le module solaire utilisé. Valeurs d'affichage en Affichage Nom service avec le module Température eff. ECS préparateur solaire (°C) A : 0 1 solaire SM1 Température ECS max. préparateur solaire (°C) A : 0 2 Température capteur (°C) A : 0 3 Température max. capteur (°C) A : 0 4 Température de retour (°C) A : 0 5 Débit circuit solaire (l/min)
  • Page 10: Description Des Valeurs D'affichage

    Niveau d'affichage Description des valeurs d'affichage A : 0 1 SM1 : Température ECS SM1 : Affichage de la température actuelle du préparateur solaire effective à hauteur de l'échangeur thermique solaire. Préparateur solaire SM2 : Température ECS SM2 : Affichage de la température actuelle du préparateur solaire effective 1 à hauteur de l'échangeur thermique solaire. Préparateur solaire 1 A : 0 2 SM1 : Température ECS SM1 : Affichage de la température maximale ECS sur 24 heures. maximale Préparateur solaire SM2 : Température ECS SM2 : Affichage de la température maximale ECS du préparateur maximale 1 sur 24 heures.
  • Page 11 Niveau d'affichage A : 0 7 SM1 : Non disponible SM1 : Non disponible SM2 : Entrée E3 SM2 : Affichage de la valeur actuelle de la sonde raccordée à l'entrée E3. Selon la configuration sur SM2, il peut s'agir de la température du ballon tampon, de la température ECS effective du préparateur solaire 2, de la température de capteur du champ de capteurs 2 ou de la température du bipasse. Cette valeur n'est affichée que si une sonde de température est raccordée. A : 0 8 SM1 : Non disponible SM1 : Non disponible SM2 : Température ECS...
  • Page 12 Dans un tel cas, la valeur de consigne ECS sur l'appareil de chauffage doit être réglée sur la température minimale du préparateur (verrouillage de la reconstitution de la charge ECS) Cette fonction est uniquement disponible si le module solaire est intégré à un système de régulation Wolf. (pour la description de la fonction, voir la notice du module solaire SM) A : 1 8 SM1 : Non disponible SM1 : Non disponible SM2 : État de la charge solaire SM2 : Affichage de l'achèvement avec succès d'une charge solaire préparateur 2...
  • Page 13 A : 21 SM1 : Non disponible SM1 : Non disponible SM2 : État de la charge solaire SM2 : Affichage de l'achèvement avec succès d'une charge solaire préparateur 3 du préparateur 3 au cours des dernières 24 heures. C'est le cas si, au cours des dernières 24 heures avant 14:00 h la consigne réglée pour la température ECS a été dépassée par la charge solaire. Dans un tel cas, la valeur de consigne ECS sur l'appareil de chauffage doit être réglée sur la température minimale du préparateur (verrouillage de la reconstitution de la charge ECS) Cette fonction est uniquement disponible si le module solaire est intégré à un système de régulation Wolf. (Pour la description de la fonction, voir la notice du module solaire SM.) 3061917_0611...
  • Page 14: Niveau Paramètres

    Niveau paramètres Accès au Au niveau Paramètres, toutes les valeurs réglables peuvent être niveau Paramètres vérifiées et modifiées si nécessaire. Le niveau Paramètres est activé en appuyant une fois sur le bouton rotatif. Le paramètre 01 s'affiche (différentiel de mise en marche du préparateur solaire 1). Affichage (réglage d'usine) Bouton rotatif avec fonction de touche Exemple paramètre P 01 En continuant de tourner le bouton rotatif dans le sens des aiguilles d'une montre, tous les autres paramètres disponibles peuvent être consultés les uns après les autres. Modification des valeurs de paramètres ▪ En appuyant une nouvelle fois sur le bouton rotatif, le paramètre affiché à ce moment-là est activé.
  • Page 15: Réglage En Usine

    Niveau paramètres Divers paramètres sont disponibles selon le module solaire utilisé. Paramètres utilisés avec le module solaire SM1 Paramètre Paramètre Plage de réglage Réglage en BM Solar Signification min. max. usine Différentiel de mise en marche du SOL 01 P 01 30 K préparateur solaire Différentiel d'arrêt du préparateur SOL 02 P 02 20 K solaire...
  • Page 16 Niveau paramètres Paramètres utilisés avec le module solaire SM2 Paramètre Paramètre Plage de réglage Réglage en BM Solar Signification min. max. usine Différentiel de mise en marche du SOL 01 P 01 30 K préparateur solaire 1 Différentiel d'arrêt du préparateur SOL 02 P 02 20 K solaire 1 Fonction de refroidissement du SOL 03 P 03 0 (act.)
  • Page 17 Niveau paramètres Paramètre Paramètre Plage de réglage Réglage en BM Solar Signification min. max. usine Fonction antigel 0 (act.) 1 (désact.) SOL 28 P 28 Différentiel de mise en marche du SOL 29 * p 29 * 30 K préparateur solaire 3 Différentiel d'arrêt du préparateur SOL 30 * P 30 * 20 K solaire 3 Température maximale du SOL 31 * P 31 *...
  • Page 18: Installation Marche / Arrêt

    Installation marche / arrêt Installation marche / arrêt La touche marche / arrêt permet d’activer et de désactiver le module solaire. Pour éviter un arrêt par inadvertance, il convient d’appuyer sur la touche pendant au moins 3 secondes. Pour réenclencher, il suffit d’actionner brièvement la touche. Lorsque l’installation est arrêtée, l’affichage off apparaît à l’écran au lieu de la température du capteur. Exemple : Attention : À l’état arrêté, aucune fonction de protection n’est activée (à l’exception de la protection d’arrêt de pompe) ! Données techniques Données techniques Tension de raccordement :...
  • Page 19: Dépannage

    SM2 : Raccordement borne E3 Sonde à l'entrée E3 défectueuse FC74 Signal ou réception DCF perturbés Pas de liaison eBus ; pas Vérifier liaison eBus / de réception DCF réception DCF FC79 SM1 : Raccordement borne SFK Sonde ou câble défect. Vérifier la sonde et le Sonde solaire câble, remplacer si néc. Capteur défectueux SM2 : Raccordement borne SFK1 Sonde solaire Champ de capteurs 1 défectueux FC81 Défaut EEPROM Les paramètres sont hors Remise aux valeurs de la plage définie standard par de brèves interruptions de tension et vérifier les valeurs Remarque : Les codes d'erreur 71, 72, 79, 73, 64, 62 et 74 sont automatiquement réinitialisés si l'origine de l'erreur est éliminée. Les codes d'erreur 63 et 81 doivent être réinitialisés de manière explicite par une redémarrage sur SM (confirmation). Une autre solution est de réinitialiser FC63 avec BM-Solar (en appuyant le bouton rotatif pendant 5 secondes). 3061917_0611...
  • Page 20 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tél. : +49 (0)8751/74-0 · Fax : +49 (0)8751/741600 · Internet : www.wolf-heiztechnik.de...
