- Page 1 Notice de montage et d’utilisation Régulation R2 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tél. : +49 (0)8751/74-0 · Fax : +49 (0)8751/741600 · Internet : www.wolf-heiztechnik.de 3061829_1007...
- Page 2 Régulation / Fonction / Utilisation ......... 8-10 Affichage / Modification des paramètres de régulation.....11 Niveau technicien, paramètres .......... 12-24 Messages de défaut ..............25 Procès-verbal de réglage, paramètres ........26 Modification LTS ...............27 Résistances des sondes............28 Schéma électrique régulation de chaudière R2......29 Données techniques ..............30 Notes ..................31 3061829_1007...
- Page 3 Consignes de sécurité Les symboles et les signes suivants sont utilisés dans cette de- scription. Ces instructions importantes concernent la protection des personnes et la sécurité d’exploitation technique. « Consigne de sécurité » désigne des instructions devant être ab- solument respectées pour éviter toute mise en danger ou blessure de personnes et tout dommage sur l’appareil.
- Page 4 - Les défauts et les dommages doivent être éliminés uniquement par un personnel qualifié. - Les composants défectueux doivent être remplacés uniquement par des pièces de rechange d’origine Wolf. - Les valeurs de protection électrique par fusibles prescrites doivent être respectées (voir données techniques) Nous déclinons toute responsabilité...
- Page 5 Montage / Travaux électriques Montage Lors du montage de la régulation, veillez à ne pas plier ou tordre les capillaires de la sonde ! Les câbles non fournis pour la sonde et la commande à distance ne doivent pas être posés ensemble avec les câbles d’alimentation électrique.
- Page 6 Montage / Travaux électriques Raccordement de la La pompe d’irrigation de chaudière Wolf et la pompe de charge pompe ECS Wolf sont équipées en usine d’une fiche. Introduire le câble par la réservation dans le dos de la chaudière. Introduire les fiches dans les emplacements étiquetés du bornier et sécuriser...
- Page 7 ! Les modifications peuvent être effectuées avec l’accessoire de régulation Wolf ou le PC/l’ordinateur portable avec le logiciel de régulation Wolf. Tous les réglages effectués en usine sont enregistrés de façon permanente.

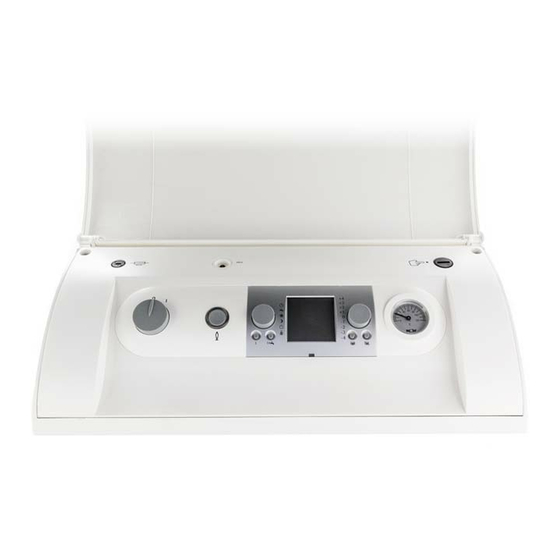

- Page 8 Régulation / Fonction / Utilisation Raccord eBus pour Fusible pour courant Limiteur de temp. de PC/ordinateur portable faible M 6,3 A sécurité (LTS) Utilisation réservée uniquement au technicien Thermomètre Interrupteur MARCHE/ARRET Anneau lumineux Module de commande BM Bouton de reset Interrupteur de service MARCHE/ARRET En position 0, la régulation de chaudière est arrêtée.
- Page 9 - Maintenir le bouton de reset enfoncé après la mise en marche de l’installation pendant encore 2 s au moins. 2. Pour réarmer le boîtier de contrôle du brûleur fioul. (uniquement en assoc. avec les composants Wolf appro- priés) - En cas d’un dérangement du brûleur, le boîtier de contrôle du brûleur fioul est réarmé...
- Page 10 Régulation / Fonction / Utilisation Limiteur de température de sécurité LTS réglé en usine sur 110 °C ; peut être changé sur 100 °C si nécessaire. Protection anti-grippage En général, la protection d’arrêt de pompe est activée à midi. de pompe La pompe de circuit de chauffage démarre pendant environ 10 secondes.
- Page 11 BM. La marche à suivre peut être consultée dans la notice d’utilisation du module de commande BM. Les modifications doivent être effectuées uniquement par un Attention chauffagiste agréé ou le service après-vente Wolf. Une utilisation non conforme peut entraîner des dysfonctionne- Attention ments.
- Page 12 Niveau technicien, paramètres Limite protection contre La pompe d’irrigation de chaudière fonctionne en permanence si le gel la température extérieure est inférieure à la valeur réglée. Si la Paramètre A09 température de l’eau de chaudière passe en dessous de +5 °C, le brûleur s’enclenche et chauffe la chaudière jusqu’à...
- Page 13 Niveau technicien, paramètres Différentiel Le différentiel d’enclenchement du brûleur régule la température de chaudière dans une plage réglée par enclenchement et d’enclenchement brûleur arrêt du brûleur. Plus le réglage du différentiel de température (dynamique)Paramètre HG01 d’enclenchement et d’arrêt est élevé, plus la variation de la température de chaudière est importante autour de la consigne HG01 avec une durée de fonctionnement du brûleur plus longue et vice...
- Page 14 N° Signification Paramètre HG13 Thermostat d’ambiance HG13 Lorsque l’entrée E1 est ouverte, le mode chauffage est verrouillé (mode été) indépendamment de l’accessoire de régulation numérique Wolf. Réglage en usine : 1 Plage de réglage : de 1 à 11 3061829_1007...
- Page 15 Niveau technicien, paramètres N° Signification Thermostat maxi ou contrôleur de pression de l’installation Possibilité de raccordement d’un thermostat maxi, d’un limiteur de pression mini/maxi ou d’un contrôleur de pression de l’installation. L’entrée E1 doit être fermée pour une autorisation du brûleur. Lorsque le contact est ouvert, le brûleur reste verrouillé...
- Page 16 Niveau technicien, paramètres Sortie A1 pouvant Il est possible d’affecter les fonctions suivantes à la sortie A1 : être configurée N° Signification Paramètre HG14 Sans fonction La sortie A1 n’est pas commandée. HG14 Pompe de bouclage 100 % En cas d’autorisn de bouclage, la sortie A1 est cmmdée par l’accessoire de régulation (BM).
- Page 17 Niveau technicien, paramètres N° Signification Pompe de bouclage La sortie A1 est commandée pendant 5 minutes après actionnement d’une touche (Impulsion entrée E1). Important : L’entrée E1 doit dans tous les cas être programmée sur le réglage 6 ! Sortie A1 Allumée Sortie A1 est commandée lorsque l’entrée E1 est fer- mée (demande externe du brûleur).
- Page 18 Niveau technicien, paramètres Temps de charge maxi Si la sonde ECS demande de la chaleur, la charge ECS com- du ballon mence. En cas de dimensionnement insuffisant de la chaudière, Paramètre HG20 d’entartrage du ballon ou de consommation permanente d’eau chaude et de mode prioritaire, les circulateurs de chauffage se- raient constamment hors service.
- Page 19 Niveau technicien, paramètres Température maximale de la La régulation est équipée d’un aquastat électronique de chaudière chaudière dont la température d’arrêt maximale peut être réglée (température TChaudière - max. maximale de la chaudière). Si cette température est dépassée, le Paramètre HG22 brûleur est arrêté.
- Page 20 Niveau technicien, paramètres Mode de fonctionnement A l’aide du mode de fonctionnement sonde eau chaude, l’entrée de la sonde d’eau chaude peut être utilisée de trois façons dif- sonde eau chaude férentes. Paramètre HG24 Mode de fonctionnement 1 correspond au réglage en usine HG24 pour le mode charge ECS avec sonde ECS électronique (ac- cessoire).
- Page 21 Niveau technicien, paramètres Délestage au démarrage de Le délestage au démarrage de la chaudière pouvant être activé la chaudière sert à protéger la chaudière contre la corrosion qui peut être Paramètre HG26 causée par les condensats survenant dans la plage de point de rosée lors de la montée en température à...
- Page 22 Niveau technicien, paramètres Alimentation eBus Le paramètre HG34 permet d’activer l’alimentation eBus de trois Paramètre HG34 façons différentes. La signification des réglages est la suivante : HG34 0 → Alimentation eBus arrêtée 1 → Alimentation eBus activée 2 → Alimentation eBus automatique Réglage en usine : 2 Plage de réglage : 0 / 1 / 2 Réglage individuel : _________...
- Page 23 Niveau technicien, paramètres L’affichage du mode de fonctionnement est uniquement possible avec le mo- dule de commande BM. La marche à suivre peut être consultée dans la notice d’utilisation du module de commande BM. Mode de fonctionnement Etat HG (Affichage dans le module de Veille commande BM) Marche provisoire...
- Page 24 Niveau technicien, paramètres L’affichage de la température (consigne/température effective) est uniquement possible avec le module de commande BM. La marche à suivre peut être consultée dans la notice d’utilisation du module de commande BM. Consignes/ Affichage Valeurs effectives Température effective du ballon TEMP ECS (Affichage dans le module de Consigne de température du ballon...
- Page 25 Si un dérangement est détecté par un clignotement rouge dans l’anneau lumineux de la régulation, un code de défaut est affiché par l’accessoire de régulation -Wolf compatible avec eBus. Le tableau suivant permet d’attribuer la cause et l’effet au code de défaut.
- Page 26 Procès-verbal de réglage, paramètres Wolf recommande de remplir soigneusement le procès-verbal de réglage et de le conserver afin d’assurer une aide rapide en cas d’appel au SAV et lors d’un reset. Paramètres Plage de Réglage en Réglage réglage en usine...
- Page 27 Modification LTS Modification du limiteur de Le limiteur de température de sécurité (STB) est réglé en usine température de sécurité sur 110 °C. (STB) Si nécessaire, le LTS peut être changé sur 100 °C. La modification est irréversible ! Mettre la régulation hors tension. Dévisser le cache Dévisser le couvercle du limiteur de température de sécurité...
- Page 28 Résistances des sondes Résistances Sonde de chaudière, sonde de ballon, sonde extérieure, sonde des sondes CTN de retour, sonde de collecteur Temp. Résist. Temp. Résist. Temp. Résist. Temp. Résist. °C °C °C °C 51393 8233 1870 48487 7857 1800 45762 7501 1733 43207...
- Page 29 Schéma électrique de la régulation de chaudière R2 3061829_1007...
- Page 30 Données techniques Données techniques Tension de raccordement : 230 V ± 10 % Fréquence réseau : 50-60 Hz Fusible d’appareil : maxi 6,3 A / à action demi-retardée Puissance absorbée : 5 VA (régulation et accessoire sans brûleur et pompes, veille) Pouvoir de coupure pompes : 230 V/4(2)A chaque selon EN 60730-1...
