4 Sous réserve de modifications

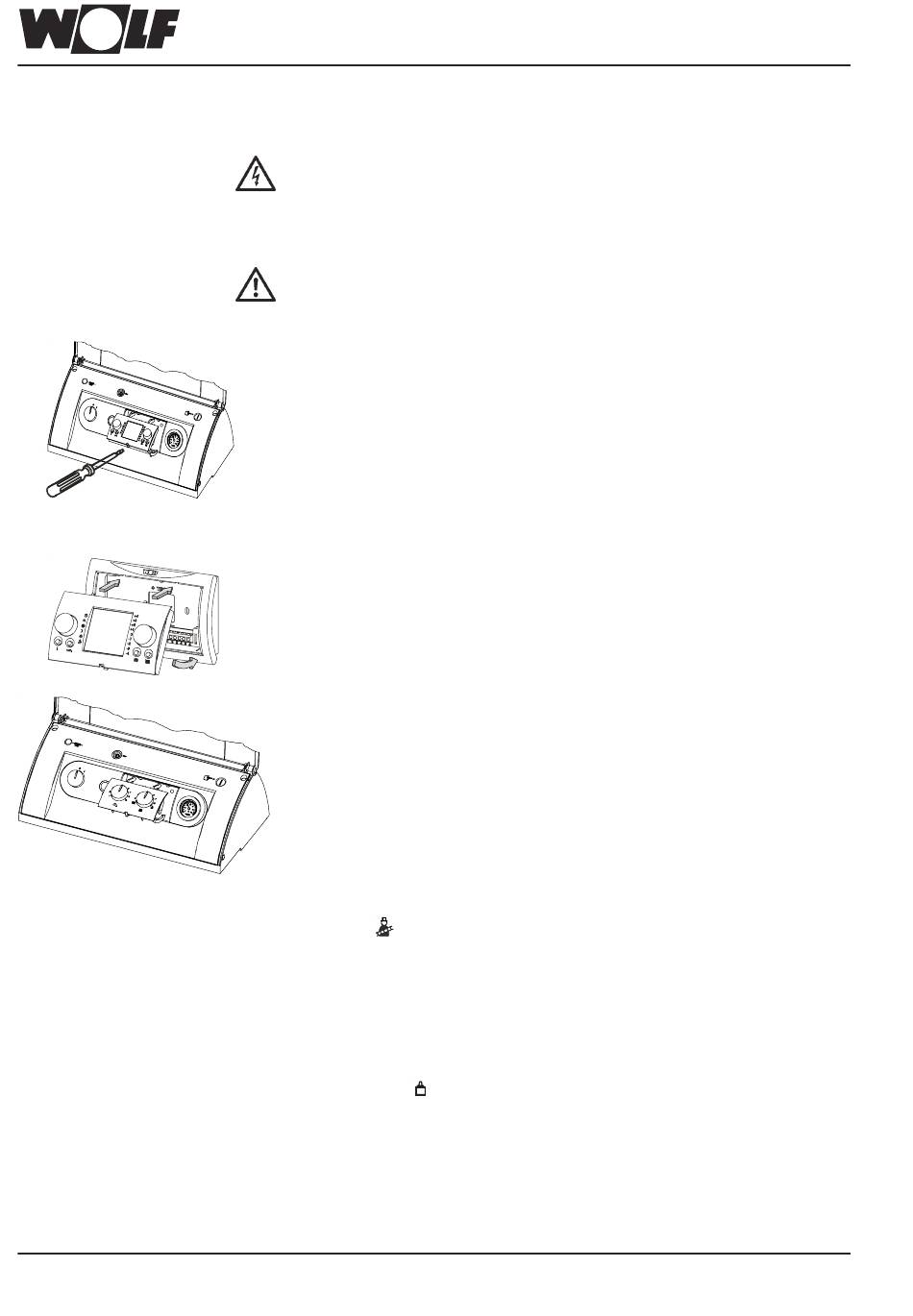

Notice de montage socle
mural WS pour R2/R3
L'interrupteur MARCHE / ARRET sur la régulation de chaudière ne coupe pas
l'alimentation électrique ! Danger présenté par la tension électrique sur les
composants électriques. Ne touchez jamais les composants et les contacts
électriques aussi longtemps que l'alimentation électrique de la chaudière n'est
pas coupée !
Il y a danger de mort !
Les travaux sur des composants électriques ne doivent être effectués que
par un spécialiste autorisé.
1. Veuillez consulter les remarques relatives au montage du socle mural ainsi
qu'au raccordement électrique de la commande à distance dans la
« Notice d'utilisation et de montage du module de commande BM ».
2. Retirer le module de commande BM de la régulation de chaudière.
3. Clipser le module de commande BM dans le socle mural.
4. Clipser le plastron. Ensuite, enfoncer le commutateur rotatif pour l'eau
chaude et celui pour le chauffage avec l'aiguille sur « 5 ». Finalement, tourner
avec précaution les commutateurs rotatifs jusqu'en butée à gauche et à
droite. S'il est impossible de tourner le commutateur rotatif jusqu'en butée à
droite ou à gauche, sortir ce dernier et le tourner de 180°.
5. En combinaison avec une commande à distance, le réglage sur la sélection
de température eau chaude et le réglage sur l'aquastat d'eau primaire sont
sans effet. Exception : Marche provisoire. La marche provisoire est activée
en tournant le commutateur eau primaire sélection de la température sur la
position .
Description, voir notice de montage et d'utilisation de la régulation.
6. Effectuer un contrôle de fonctionnement :
- Mettre la chaudière sous tension et positionner l'interrupteur
d'alimentation électrique sur « 1 ».
- Une adresse bus correctement réglée et ainsi la communication avec le
module de commande est affichée après environ une minute avec le
symbole .
- Plus il y a de dispositifs connectés au bus (modules de commande, de
mélange, etc.) dans une installation de chauffage, plus long sera
l'établissement de la communication (au maximum cinq minutes).
3061703_1106
