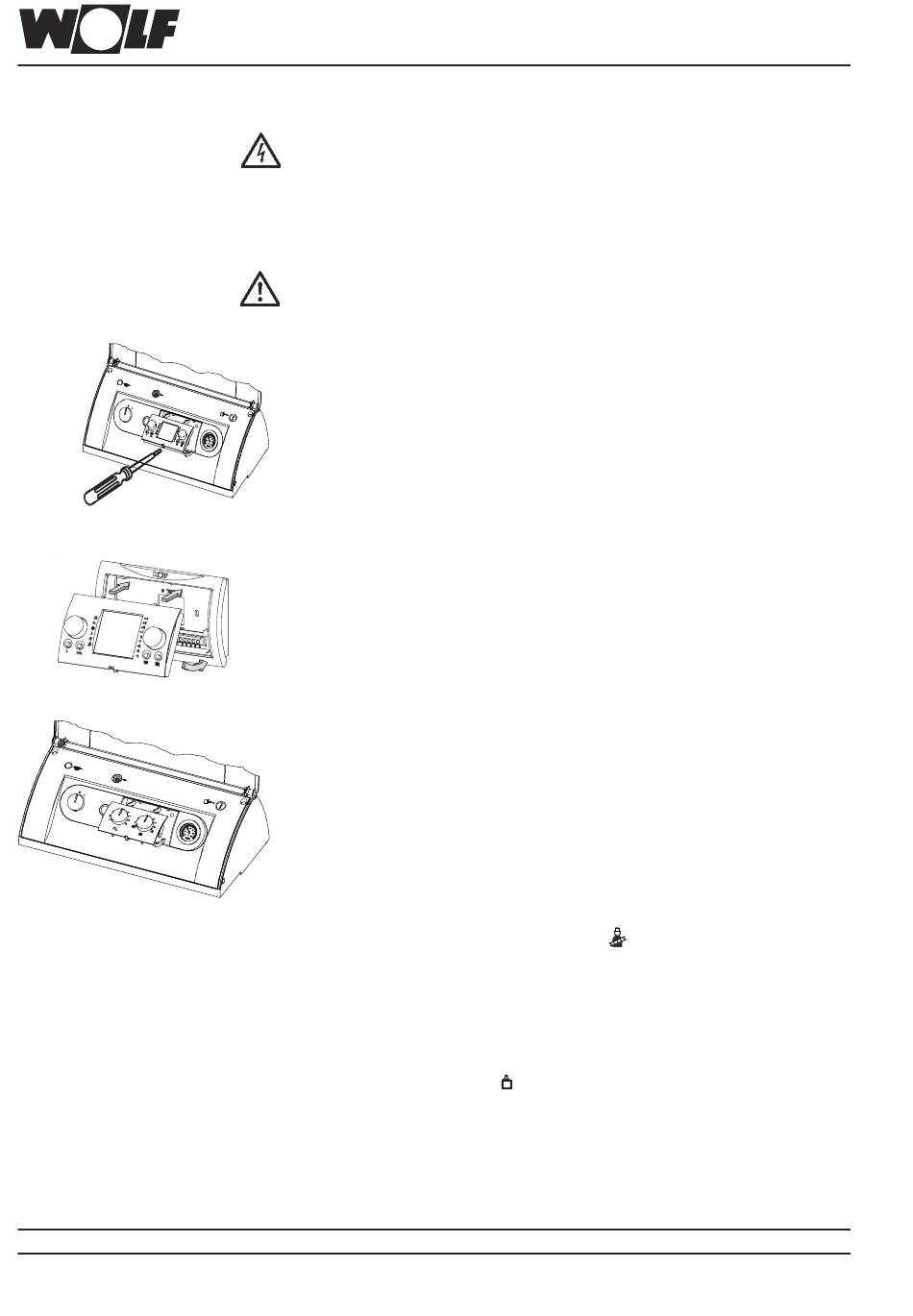

Istruzioni di montaggio zoccolo
a muro per regolazioni R2/R3
Agendo sull'interruttore generale ACCESO/SPENTO sulla regolazione della
caldaia non avviene la separazione di rete!
Pericolo per tensione elettrica sulle componenti elettriche. Non toccare mai le
componenti elettriche ed i contatti se la caldaia non è stata separata dalla rete.
Esiste il pericolo di vita!
I lavori sulle componenti elettriche devono essere eseguiti esclusivamente
da un tecnico specializzato ed autorizzato.
1. Per le istruzioni di montaggio dello zoccolo a muro così come anche per
l'allacciamento elettrico del telecomando consultare le "Istruzioni d'utilizzo
del modulo d'uso BM".
2. Estrarre il modulo d'uso BM dalla regolazione caldaia.
3. Inserire il modulo d'uso BM nello zoccolo a muro utilizzando le clips.
4. Inserire il pannello frontale con le clips. Successivamente inserire la manopola
per acqua calda e quella per il riscaldamento con l'indice posizionato su "5".
Dopodichè girare le manopole con cura fino all'arresto destro e sinistro. Se
non è possibile girare la manopola sull'arresto destro e sinistro, la stessa
manopola deve essere tolta e deve esser girata di 180°.
5. In collegamento con un telecomando, l'impostazione sul selettore temperatura
acqua calda e l'impostazione sul selettore riscaldamento diventano inefficaci,
ad eccezione del funzionamento "spazzacamino". Girando il selettore
temperatura riscaldamento in posizione
"spazzacamino".
Per la descrizione consultare le istruzioni di montaggio e d'utilizzo della
regolazione.
6. Eseguire il controllo di funzionamento:
- Mettere la caldaia sotto tensione ed impostare l'interruttore di rete su "1".
- Attraverso il simbolo
l'indirizzo bus correttamente impostato e con questo la comunicazione
con il modulo d'uso.
- Più collegamenti bus esistono nell'impianto di riscaldamento (moduli
d'uso, moduli miscelatore etc.), più lunga diventa la stabilizzazione della
comunicazione (max. 5 minuti).
viene attivato il funzionamento
che appare dopo ca. 1 minuto, viene visualizzato
