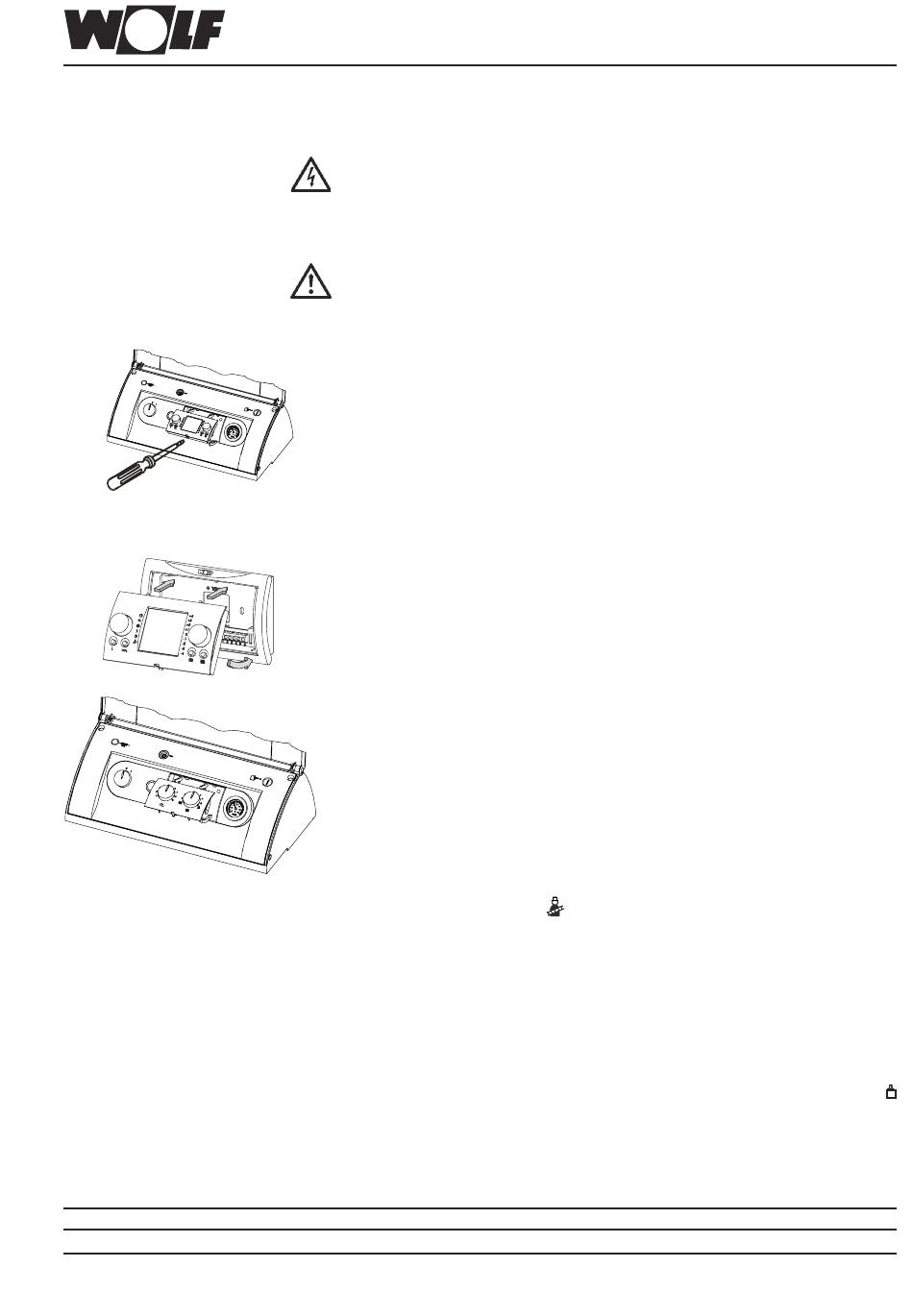

Instrucciones de montaje de la
base mural WS para R2/R3
El interruptor ON/OFF de la regulación de la caldera no la desconecta de la red.
Peligro: componentes eléctricos bajo tensión. No tocar nunca los componentes
y contactos eléctricos si la caldera no está desenchufada de la red.
¡Peligro de muerte!
Los trabajos en componentes eléctricos se encomendarán exclusivamente
a un técnico autorizado.
1. Para las instrucciones de montaje de la base mural y la conexión eléctrica
del telemando, consúltense las "Instrucciones de montaje/servicio del
módulo de mando BM".
2. Sacar el módulo BM de la regulación de la caldera.
3. Encajar el módulo BM con los clips en la base mural.
4. Encajar la placa frontal con los clips. A continuación, introducir los mandos
de a.c.s. y de calefacción con las marcas señalando la posición "5". Acto
seguido, girar los mandos con precaución hasta el tope izquierdo y derecho.
Si un mando no se deja girar hasta el tope derecho e izquierdo, hay que
sacarlo y girarlo 180º.
5. Cuando se utiliza un telemando, se desactiva el ajuste de temperatura de
a.c.s. y el ajuste de temperatura del agua de calefacción. Excepción: el modo
de inspección. Girando el mando de selección de temperatura para agua de
calefacción a la posición
Para la descripción, consultar las instrucciones de montaje y servicio de la
regulación.
6. Comprobar el funcionamiento:
- Conectar la tensión de la caldera y situar el interruptor principal el "1".
- Si la dirección de bus se ha configurado correctamente y existe
comunicación con el módulo de mando, aparecerá el símbolo
después de aproximadamente un minuto.
- Cuantos más participantes de bus (módulos de mando, módulos de
mezclador, etc.) tenga una instalación de calefacción, más tiempo
tardará en establecerse la comunicación (máx. cinco minutos).
se activa el modo de inspección.
