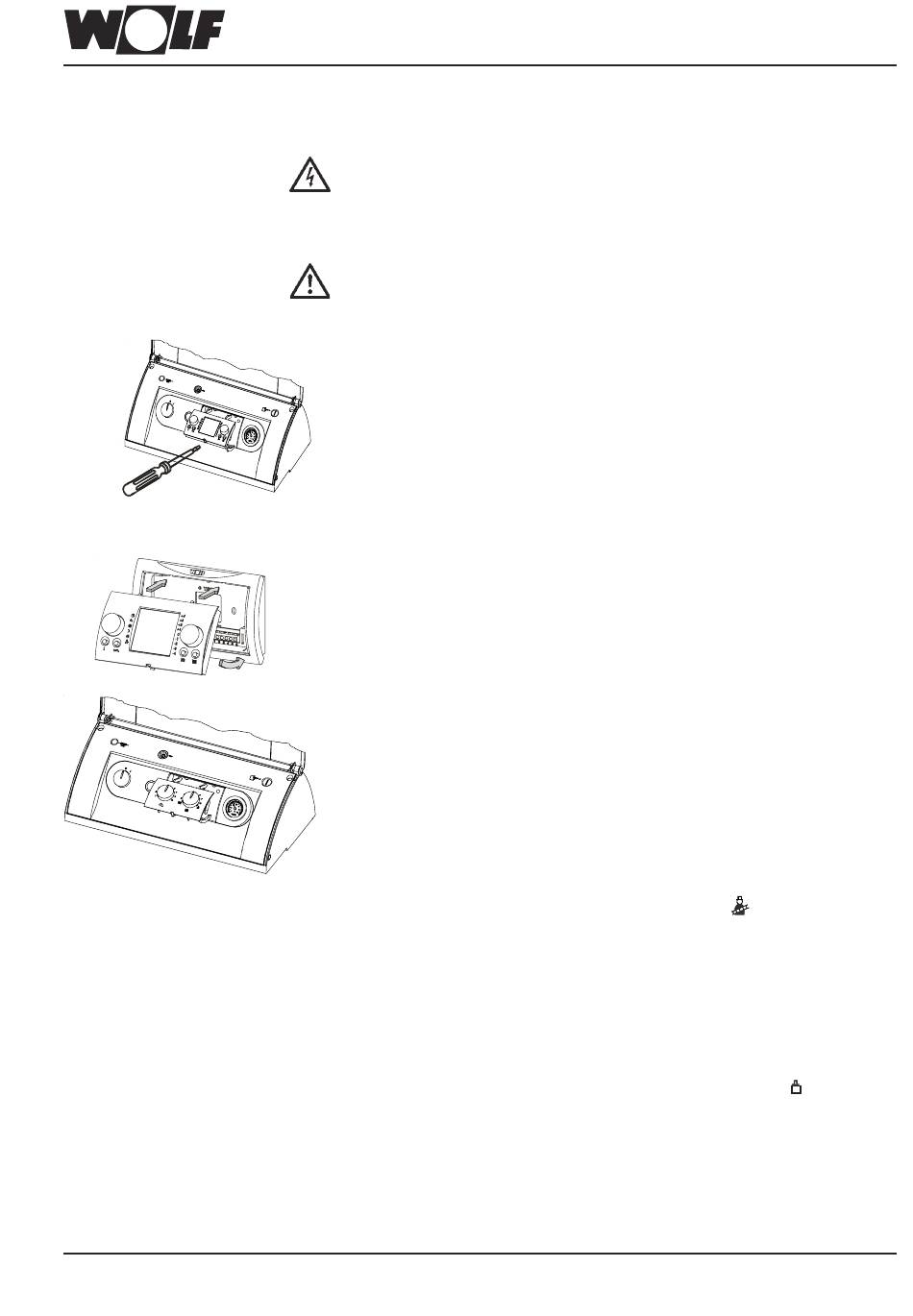

Montagehandleiding
wandsokkel WS voor R2/R3
Met de AAN-/UIT-schakelaar op de ketelregeling wordt de stroomtoevoer niet
volledig ontkoppeld!
Raak nooit elektrische componenten en contacten aan als de ketel niet
losgekoppeld is van het stroomnet.
Dit is levensgevaarlijk!
Werken aan elektrische componenten mogen enkel worden uitgevoerd
door een erkende vakman.
1. Aanwijzingen voor de montage van de wandsokkel en voor de elektrische
aansluiting van de afstandsbediening vindt u in de "Montage- en
bedieningshandleiding Bedieningsmodule BM".
2. Verwijder de bedieningsmodule BM uit de ketelregeling.
3. Klik de bedieningsmodule BM in de wandsokkel.
4. Klik de frontplaat vast.Steek daarna de draaiknop voor warm water en de
draaiknop voor verwarming in met de wijzer op "5". Draai daarna de draaiknoppen
voorzichtig tegen de linker en rechter aanslag. Als de draaiknop niet tot tegen
de linker en rechter aanslag kan worden gedraaid, moet de draaiknop worden
afgetrokken en 180° worden gedraaid.
5. In combinatie met een afstandsbediening wordt de instelling op de temperatuur-
selectie tapwater en de instelling op de verwarmingswatertemperatuurregelaar
zonder effect. Uitzondering: Schoorsteenvegerwerking.Door de draaiknop
verwarmingswater temperatuurselectie in de stand
schoorsteenvegerwerking geactiveerd.
Beschrijving zie montage- en bedieningshandleiding regeling.
6. Functiecontrole uitvoeren:
- Schakel de spanning voor de ketel in en zet de netschakelaar op "1".
- Na ca. één minuut wordt een juist ingesteld busadres en dus de
communicatie met de bedieningsmodule met het symbool
- Hoe meer busdeelnemers (bedieningsmodules, mengventielmodules,
enz.) er in een verwarmingsinstallatie voorhanden zijn, hoe langer de
opbouw van de communicatie duurt (max. vijf minuten).
te draaien, wordt de
aangegeven.
