PL Montaż i podłączenie elektryczne

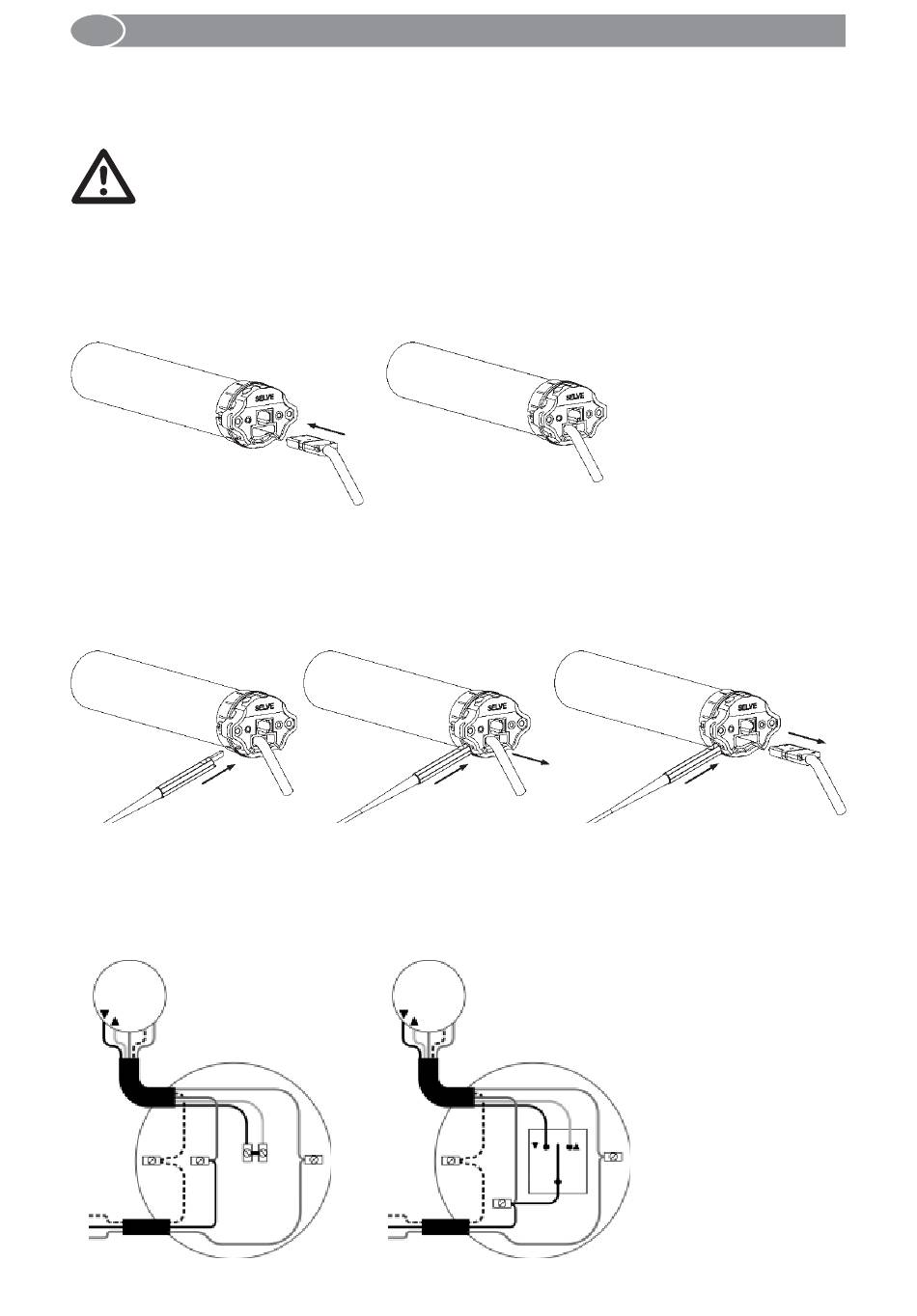

3.3. Montaż i demontaż wtyczki kabla zasilającego
Jeszcze nie wszystkie typy siłowników są wyposażone w kabel zasilający z wtyczką.
W kilku typach siłowników kabel jest trwale połączony z siłownikiem.
Uwaga! Niebezpieczeństwo doznania obrażeń ciała w wyniku porażenia
prądem!
Jeżeli wtyczka kabla nie znajduje się w gniazdku w siłowniku, kabel nie
Uwaga!
może być pod napięciem.
Przy wkładaniu wtyczki do głowicy nie podawać napięcia do kabla zasilającego.
Wtyczkę należy wcisnąć do gniazda w głowicy, aż słyszalnie zaskoczy zatrzask.
Przed wyjęciem wtyczki z gniazda w siłowniku odłączyć kabel spod napięcia. Zwolnić
zatrzask wtyczki przez boczny otwór w głowicy. Można wykonać to, albo przy pomocy
śrubokręta, albo specjalnego narzędzia. Naciskając na zaczep zatrzasku, ciągnąć
ostrożnie za kabel, aż wtyczka wyjdzie z zatrzasku i będzie można wyjąć kabel.
3.4. Podłączenie elektryczne
Siłownik radiowy bez
wyłącznika
M 1
~
N
PE
L
1 2 3
PE
L1
N
Siłownik radiowy z
wyłącznikiem
M 1
~
L
4 5
PE
L1
N
N
PE
1 2 3 4 5
0
L
146
1 = PE, kabel żółto-
zielony
2 = L1, kabel
brązowy
3 = DÓŁ, kabel
czarny
4 = GÓRĘ, kabel
szary
5 = N, kabel
niebieski
Podłączenie wyłącznika
indywidualnego jest
op cjo nalne. Jeżeli siłow-
nik ma być sterowany
tylko drogą radiową,
wystarczy podłączenie
kabli N, L1, i PE.
