5.5 Montaje brazo de aspiración 5 – 10m
Para el montaje del brazo de aspiración siga las instrucciones de montaje
adjuntas.
Realizar el resto del montaje del modo siguiente:
Pos.
Denominación
11
Cubo colector de polvo
14
Espaciador
1. Montar el espaciador (pos. 14) en el centro unos 5 cm aprox. debajo del
cubo colector de polvo (pos. 11).
1502518-00

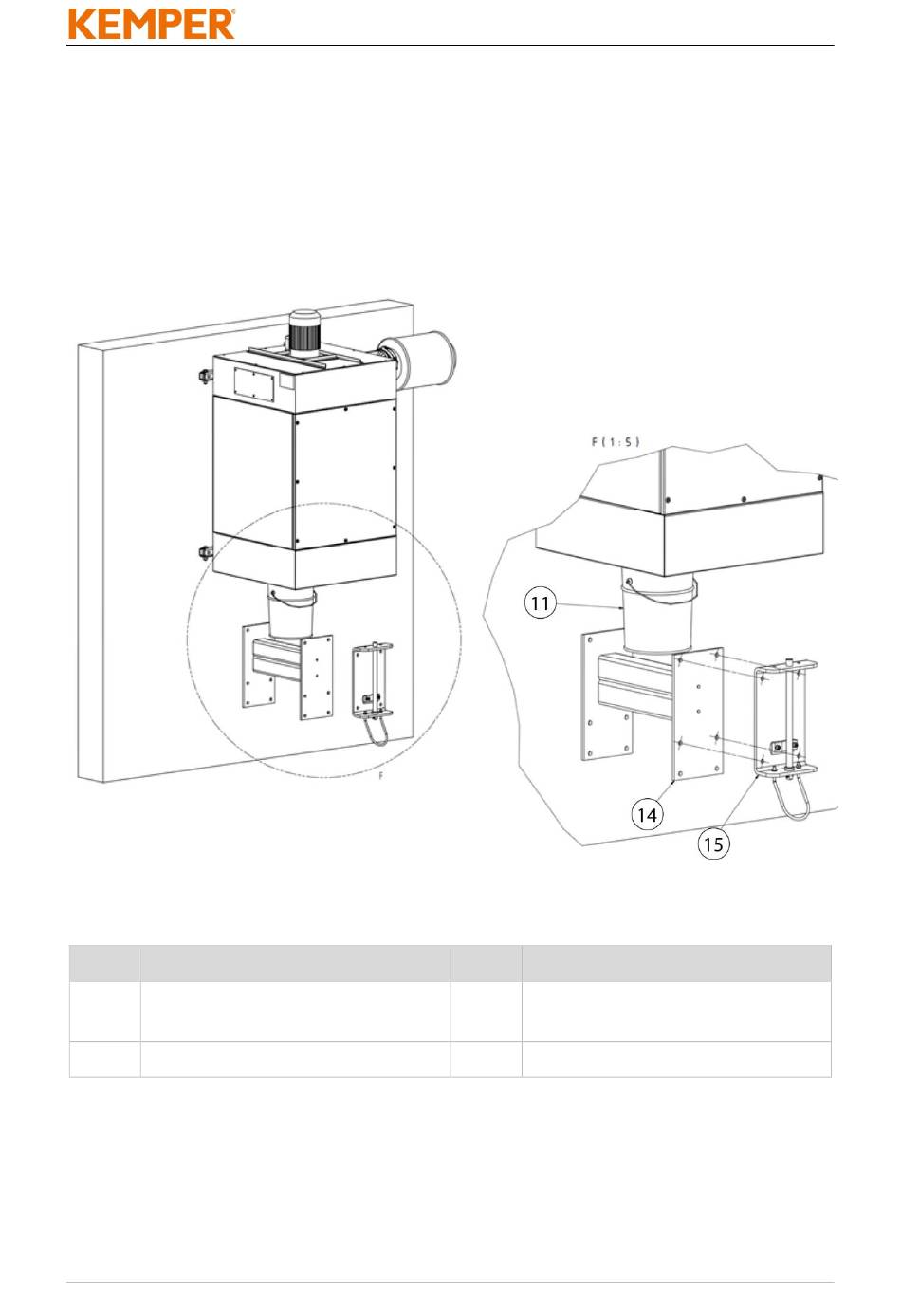

Fig 112: Montaje brazo de aspiración 5 – 10m
Tab. 80: Montaje brazo de aspiración 5 – 10m
- 234 -
Pos.
Denominación
15
Soporte de pared brazo de
aspiración
