5.5 Montage Absaugarm 5 – 10m
Zur Montage des Absaugarmes der beiliegenden Montageanleitung
folgen.
Die weitere Montage wie folgt durchführen:
Pos. Bezeichnung
11 Staubsammeleimer
14 Abstandshalter
1. Den Abstandshalter (Pos. 14) mittig ca. 5 cm unterhalb des
Staubsammeleimers (Pos. 11) montieren.
2. Die Wandkonsole des Absaugarms (Pos. 15) am Abstandhalter (Pos. 14)
montieren.
1502518-00

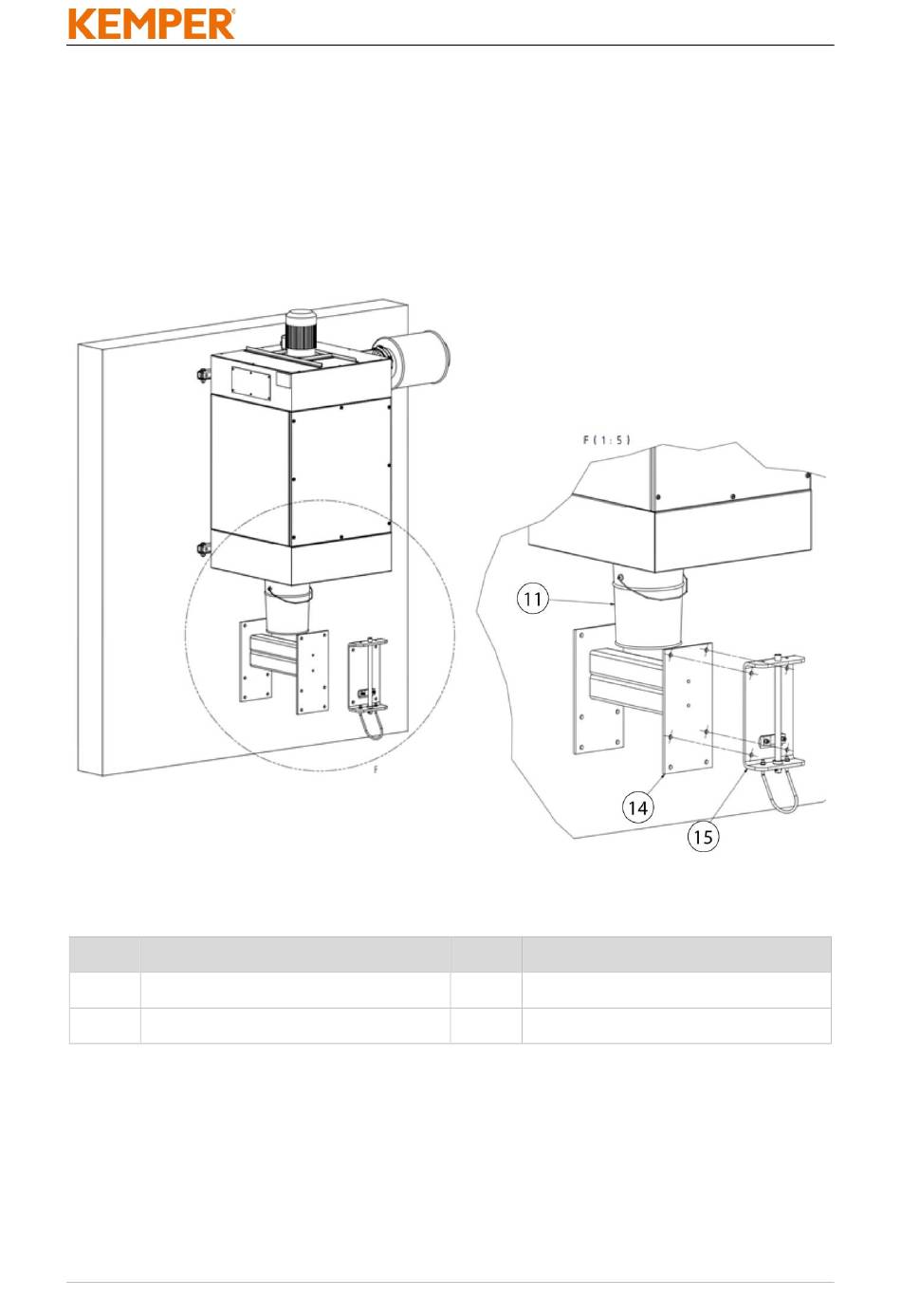

Abb. 12: Montage Absaugarm 5 – 10m
Pos.
15
Tab. 8: Montage Absaugarm 5 – 10m
- 30 -
Bezeichnung
Wandkonsole Absaugarm
DE
