MISE EN SERVICE
absorption
bulk
bulk abs
field +bat reg on

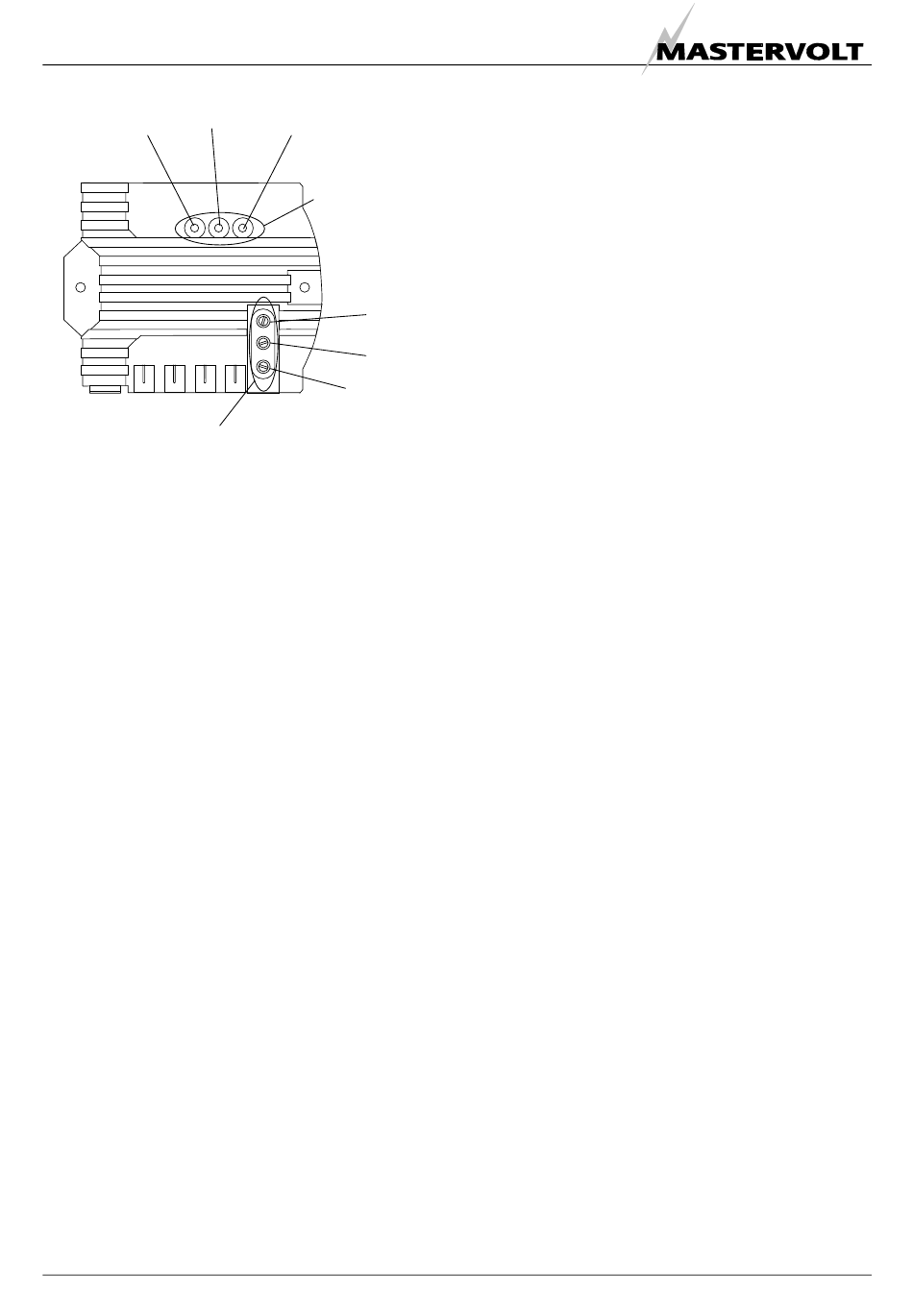

Figure 15 : Vue de face du régulateur Alpha Pro
5.2.1 Réglages de la tension
Le régulateur Alpha Pro utilise la borne [reg on] et la
borne [gnd] pour mesurer la tension de la batterie.
Le courant d'excitation passant également dans la
borne [gnd], une chute de tension peut se produire
dans le câble noir connecté à la borne [gnd], ce qui
affectera la tension de charge. Afin de minimiser
cette chute de tension, on utilisera un câble noir de
4mm². Dans tous les cas, la chute de tension, la
chute de tension ne doit pas excéder 0,01V.
Les réglages de tensions en mode absorption et
float ne doivent être effectués que si la batterie est
complètement chargée.
complètement chargées, le courant d'excitation sera
faible, ce qui minimisera la chute de tension sur le
câble GND (masse).
La sonde de température doit être retirée afin
d'empêcher une éventuelle
température.
Utiliser un voltmètre numérique portatif pour mesurer
la tension sur les bornes de batteries. Pour éviter
toutes mesures incorrectes, ne pas prendre de
mesures sur la sortie de l'alternateur, ni sur les
bornes du régulateur.
90
float
Voyants
float
LED
abs
abs
float
float
gnd
time
temps
Potentiomètres
Si les batteries
correction
5.2.2 Réglage de la tension en mode
absorption
Les réglages usine de la tension en mode
absorption sont de 14,25V pour les batteries 12V et
de 28,50V pour les batteries 24V (@ 25°C / 77°F).
Lorsque le voyant LED vert en mode absorption est
allumé, augmenter légèrement le régime du moteur
afin de vérifier que la tension de charge n'augmente
pas. Si tel était le cas, attendre que la batterie soit
complètement chargée ou trouver un régime
suffisamment élevé auquel la tension reste stable
lorsque le régime moteur augmente. Tourner
légèrement le potentiomètre [abs] vers la droite pour
augmenter la tension d'absorption ou dans le sens
inverse pour la baisser, jusqu'au point recherché.
Avec un bon câblage et une bonne détection de
tension, la résolution sera de 0,03V.
Ne pas ajuster la tension de charge au-delà des
limites recommandées par le fabricant de la batterie.
Veuillez noter également que des tensions trop
élevées peuvent
sensibles connectés aux batteries.
5.2.3 Réglage de la tension en mode float
Les réglages usine de la tension en mode sont de
13,25V pour les batteries 12V et de 26,50V pour les
batteries 24V.
Pour modifier la tension float, vous pouvez réduire le
temps d'absorption en tournant complètement le
potentiomètre [temps] vers la gauche de façon à ce
que le régulateur commute en mode float au bout de
2 minutes. Lorsque le voyant LED float s'allume,
attendre environ 10 minutes, la tension de la batterie
mettant un certain temps à se stabiliser. Vous
sont
pouvez alors ajuster la tension float en tournant le
potentiomètre [float].
Si la tension float est réglée aux alentours de 13,0V,
certaines charges CC devront être allumées pour
que l'alternateur se mette en service, la tension
de
mettant un certain temps à se stabiliser à partir
d'une tension d'absorption plus élevée.
Lorsque vous avez terminé, n'oubliez pas de
remettre le potentiomètre [temps] sur son réglage
initial.
Juin 2007 / Alternateur Alpha et régulateur Alpha Pro / FR
