K9K
Outillage spécialisé indispensable
Mot. 1567
Couples de serragem
goujons du collecteur
d'échappement
écrous de fixation du
collecteur d'échappe-
ment
vis de fixation du boîtier
de recirculation des gaz
d'échappement
anneau de levage

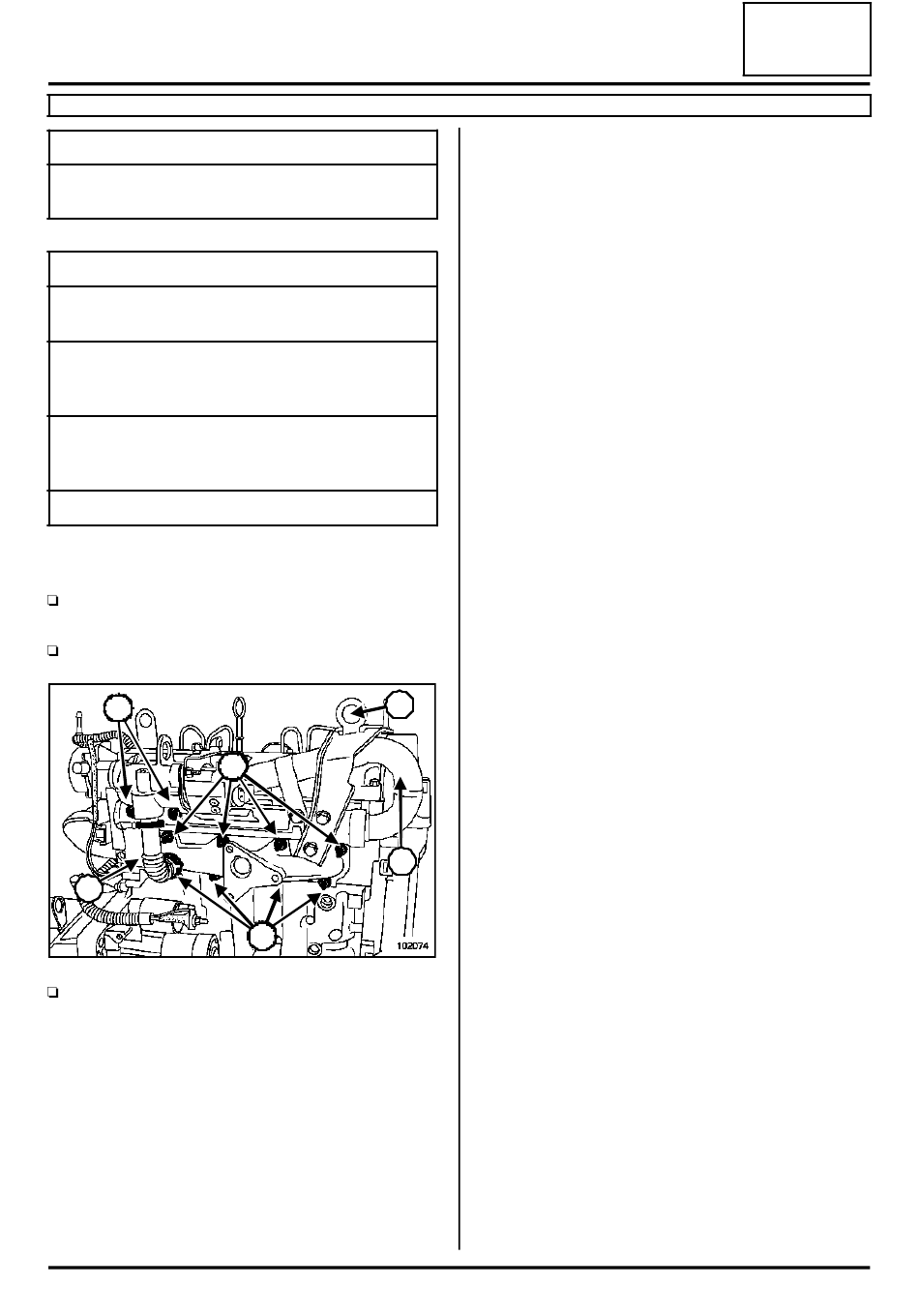

DÉPOSE
Mettre le véhicule sur un pont élévateur à deux co-
lonnes.
Débrancher la batterie.
4
1
Déposer :
- le turbocompresseur (voir Chapitre Suralimenta-
tion),
- le tube métallique (1) de recirculation des gaz
d'échappement,
- l'anneau de levage (2),
- le tube métallique (3) d'admission d'air,
- les deux vis de fixation (4) du boîtier de recircula-
tion des gaz d'échappement,
- le boîtier de recirculation des gaz d'échappement,
MÉLANGE CARBURÉ
Collecteur d'échappement
Pince à distance pour
colliers EGR
0,9 daN.m
2,6 daN.m
2,1 daN.m
2,1 daN.m
2
5 5
3
5 5
102074
- les huit écrous de fixation (5) du collecteur,
- le collecteur.
12A-41
12A
