Rendement
Rendement des variateurs de fréquence ( VAR )
La charge du variateur de fréquence a peu d'influence sur son rendement. En général, le rendement résultant
de la fréquence moteur f M,N est identique, que le moteur développe un couple nominal sur l'arbre de 100 % ou
de 75 %, notamment avec une charge partielle.
Ceci signifie aussi que le rendement du variateur de fréquence n'est pas modifié en choisissant différentes
caractéristiques tension/fréquence.
Ces dernières affectent cependant le rendement du moteur.
Le rendement baisse un peu lorsque la fréquence de commutation est réglée sur une valeur supérieure à 5 kHz.
Le rendement baisse également un peu en présence d'une tension secteur de 480 V ou d'un câble moteur dont
la longueur dépasse 30 m.
Calcul du rendement du variateur de fréquence
Calculer le rendement du variateur de fréquence à différentes charges selon le graphique ci-dessous. Le facteur
dans ce graphique doit être multiplié par le facteur de rendement spécifique répertorié dans les tableaux de
spécifications :

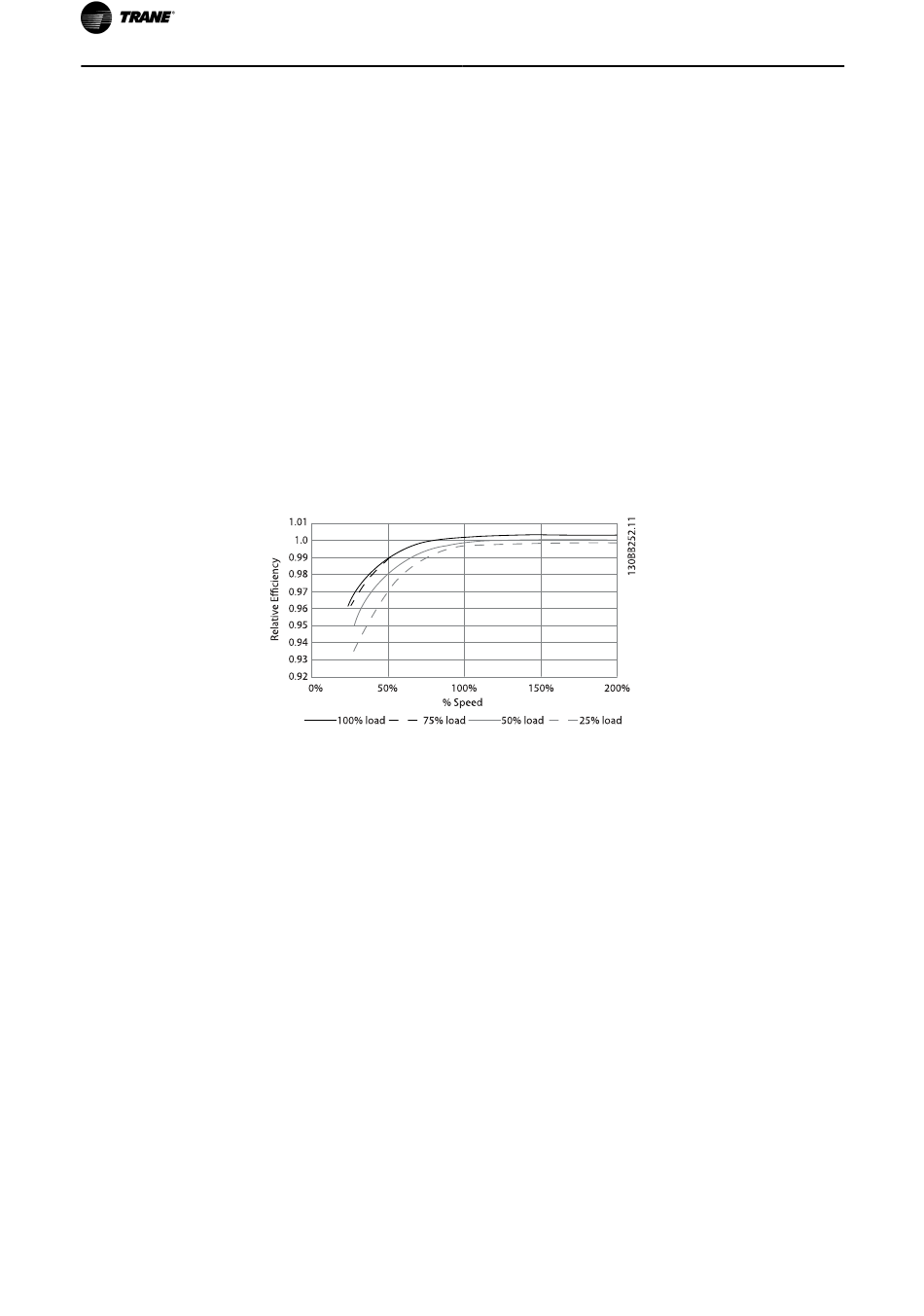

Illustration 8. 1: Courbes de rendement typique
Exemple : prenons comme hypothèse un variateur de fréquence 55 kW, 380-480 V CA avec une charge de 25 %,
à 50 % de sa vitesse. Le graphique montre 0,97 ; le rendement nominal pour le FC 55 kW est 0,98. Le rendement
réel est donc : 0,97x0,98=0,95.
Rendement du moteur ( MOTEUR )
Le rendement d'un moteur raccordé à un variateur de fréquence est lié au niveau de magnétisation. D'une
manière générale, on peut dire que ce rendement est comparable à celui qui résulte d'une exploitation alimentée
par le secteur. Le rendement du moteur dépend de son type.
Dans la plage de 75 à 100 % du couple nominal, le rendement du moteur sera pratiquement constant dans les
deux cas d'exploitation avec le variateur de fréquence et avec l'alimentation directe par le secteur.
Lorsque l'on utilise des petits moteurs, l'influence de la caractéristique tension/fréquence sur le rendement est
marginale, mais avec les moteurs de 11 kW et plus, les avantages sont significatifs.
En général, la fréquence de commutation n'affecte pas le rendement des petits moteurs. Les moteurs de 11 kW
et plus ont un meilleur rendement (1 à 2 %). Le rendement est amélioré puisque la sinusoïde du courant du
moteur est presque parfaite à fréquence de commutation élevée.
Rendement du système ( SYSTÈME )
