Remarque : la connexion USB est isolée de façon galvanique de la tension d'alimentation (PELV) et d'autres
bornes sous haute tension. La connexion USB est reliée à la terre de protection du variateur de fréquence. Utiliser
uniquement un ordinateur portable isolé en tant que connexion PC au connecteur USB sur le variateur de fré-
quence.

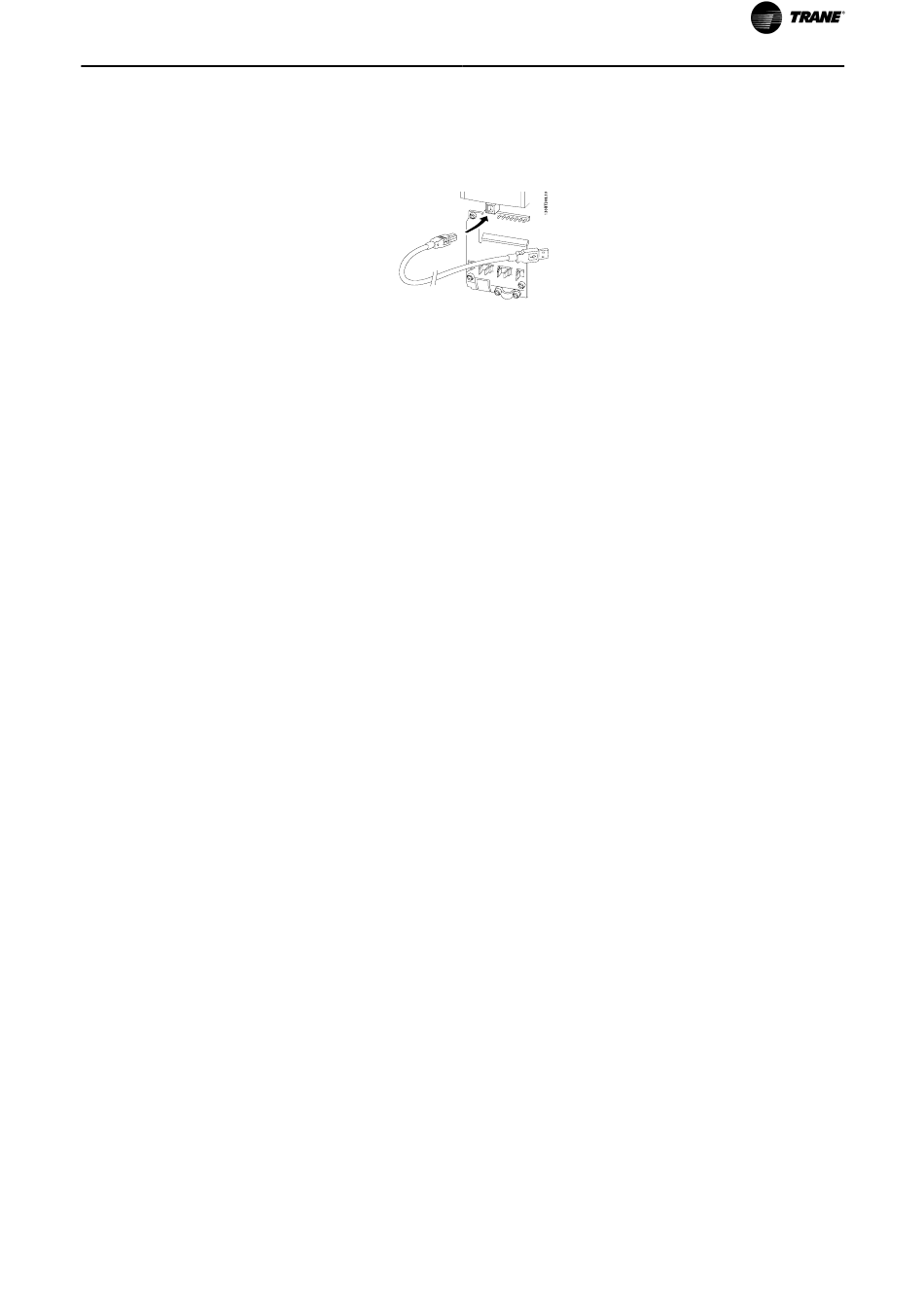

Illustration 5. 21: Pour les connexions des câbles de commande, se reporter au chapitre
Outil de configuration sur PC Trane Drive Utility (TDU)
Tous les variateurs sont équipés d'un port de communication série. Nous proposons un outil PC pour la com-
munication entre le PC et le variateur de fréquence : l'outil de configuration TDU pour PC.
Logiciel de configuration TDU
Le TDU est un outil interactif simple qui permet de configurer les paramètres de nos variateurs de fréquence.
L'outil de configuration TDU pour PC est utile pour :
• Planifier un réseau de communication hors ligne. Le TDU contient une base de données complète de
variateurs de fréquence.
• Mettre en service des variateurs de fréquence en ligne.
• Enregistrer les réglages pour tous les variateurs de fréquence.
• Replacer un variateur de fréquence dans un réseau.
• Élargir un réseau existant.
• Les variateurs développés à l'avenir seront pris en charge.
L'outil de configuration prend en charge le Profibus DP-V1 via une connexion maître de classe 2. Il permet la
lecture/l'écriture en ligne des paramètres d'un variateur de fréquence via le réseau Profibus. Ceci permet d'éli-
miner la nécessité d'un réseau supplémentaire de communication. Se reporter
33.Cx.yy et MN.90.Ex.yy
pour des informations concernant les fonctionnalités supportées par les fonctions Pro-
fibus DP V1.
Manuel de configuration du TR200
Installation
Bornes de commande
