Installation
Laisser le blindage aussi près que possible des connecteurs.
L'illustration montre un exemple d'installation électrique d'un variateur de fréquence IP20 conforme aux normes
CEM. Le variateur de fréquence a été inséré dans une armoire d'installation avec contacteur de sortie et connecté
à un PLC qui, dans cet exemple, est installé dans une armoire séparée. Un autre mode d'installation peut assurer
une performance conforme aux normes CEM, pourvu que les directives de bonnes pratiques ci-dessus soient
suivies.
Si l'installation n'est pas exécutée selon les directives et lorsque des câbles et fils de commande non blindés
sont utilisés, certaines conditions d'émission ne sont pas remplies, bien que les conditions d'immunité soient,
elles, respectées. Voir le paragraphe

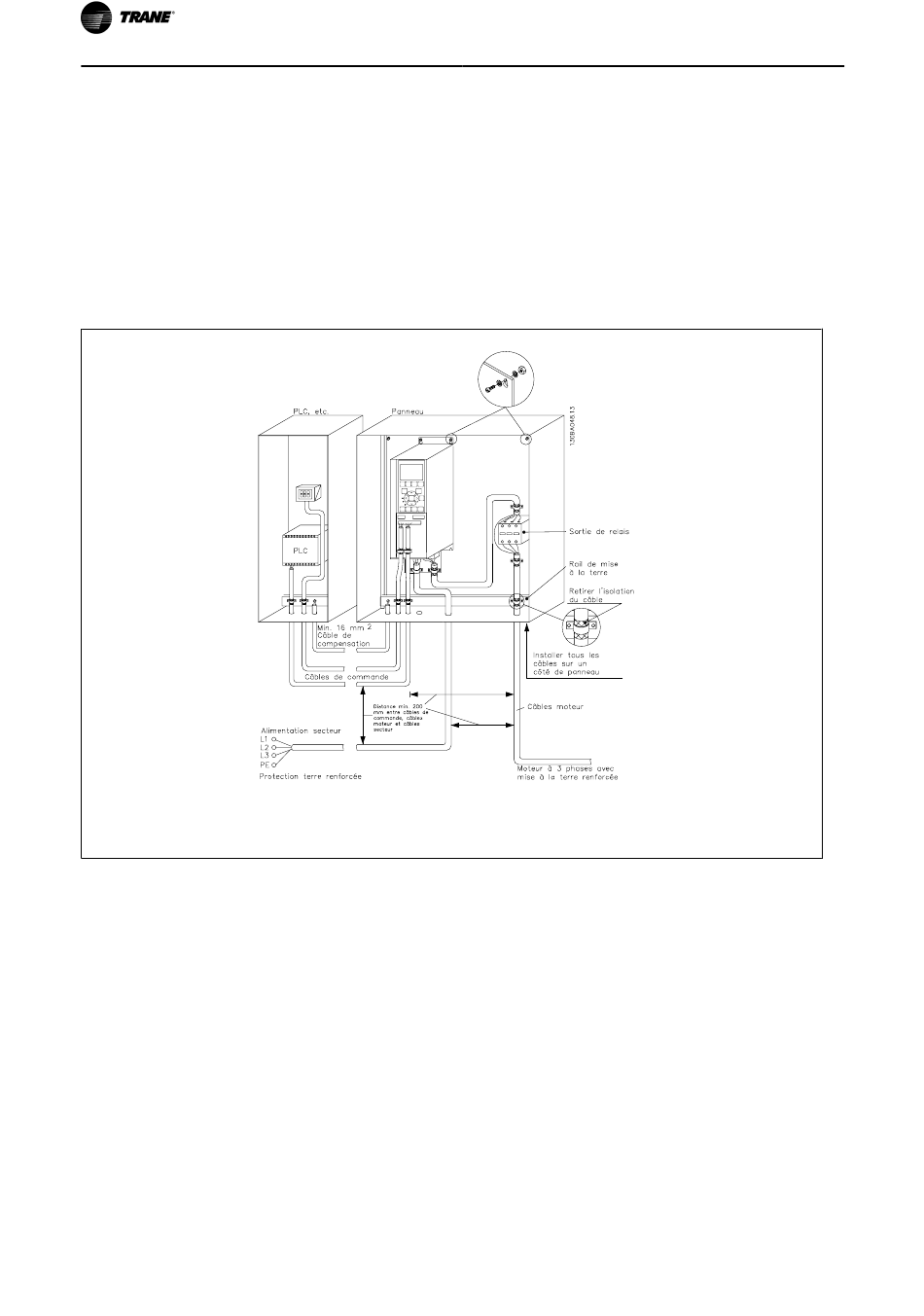

Illustration 5. 22: Installation électrique d'un variateur de fréquence conforme aux normes CEM dans un
boîtier métallique.
112
Résultats aux essais CEM
.
