Recommandations pour le positionnement des canaux de ventilation

2.6

Montage des distributeurs de vapeur

2.7

Montage du tuyau de vapeur

min. 5 %
min. 5 %
36
- La gaine de ventilation devrait être exécuté de manière étanche dans la zone
de la distance d'absorption.
- La gaine de ventilation devra être isolé en cas d'air ambiant froid, afin que l'air
humidifié ne se condense pas aux parois de la gaine.
- Des conditions de flux défavorables dans la gaine de ventilation (causées par
des obstacles, angles prononcés, etc.) peuvent provoquer la condensation de
l'air humidifié. Prenez contact avec votre fournisseur Defensor pour les questions
relatives au positionnement des gaines de ventilation.
- Prévoir une trappe de contrôle de dimensions suffisantes afin de faciliter le
montage et les vérifications ultérieures.
- Il n'est pas autorisé de monter des distributeurs de vapeur dans des canaux à
section circulaire.
Contactez votre fournisseur Defensor pour toute question relative au positionne-
ment des gaines de ventilation.
Vous trouverez des informations plus détaillées dans les "Instructions de montage
pour distributeur de vapeur 81-..." séparées.
Utilisez exclusivement le tuyau de vapeur original Defensor. D'autres tuyaux de
vapeur peuvent conduire à des perturbations d'exploitation indésirables.

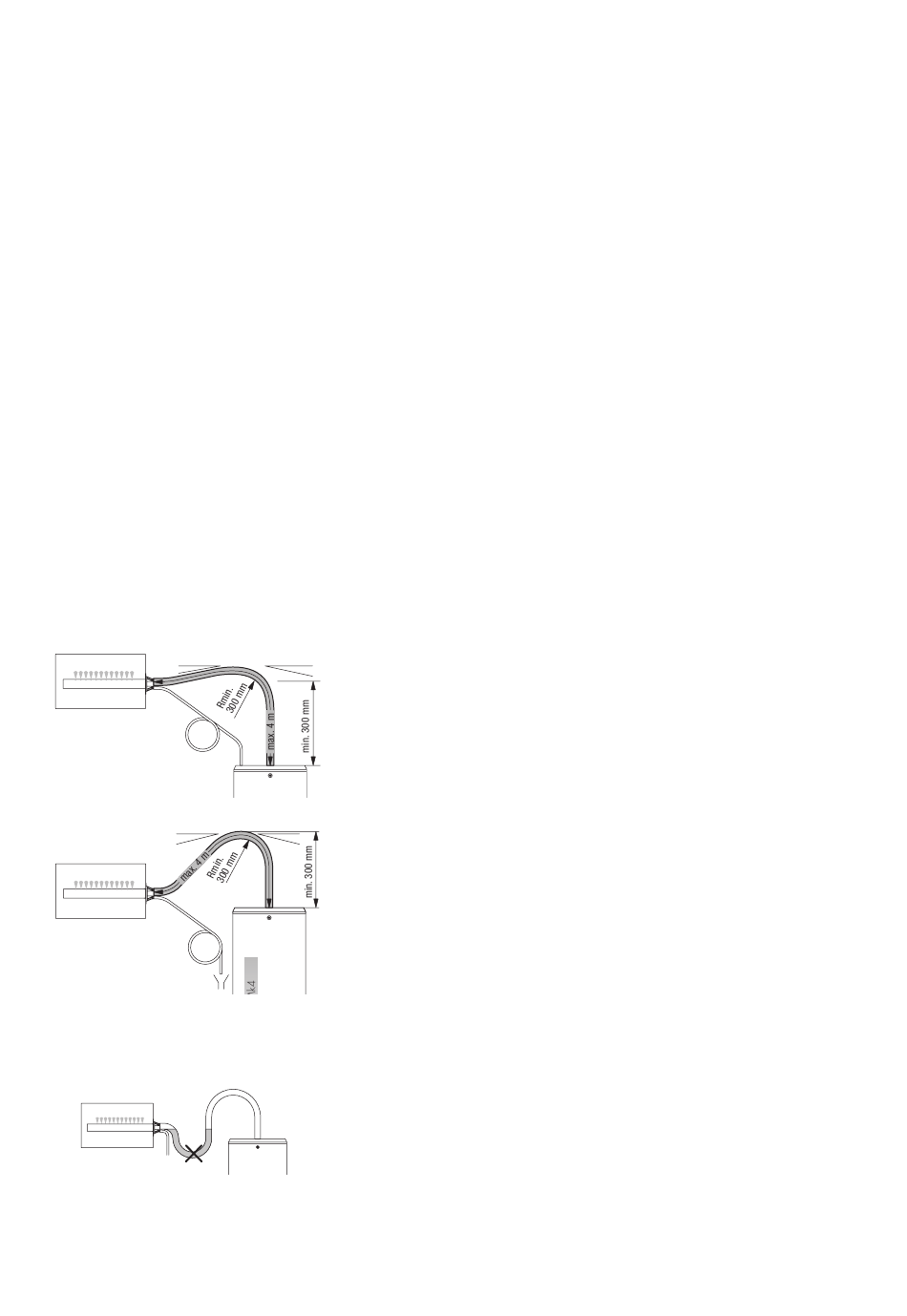

Indications concernant la pose des tuyaux
min. 20 %
- Pour le cheminement du tuyau, l'emplacement du distributeur de vapeur est
déterminante:
- si le distributeur de vapeur se trouve à plus de 300 mm au-dessus le l'arête
supérieure de l'appareil: conduire le tuyau de vapeur avec une inclinaison
ascendante d'au moins 20 %, sur une hauteur d'au moins 300 mm, puis
une inclinaison ascendante d'au moins 20% et/ou une déclivité d'au
moins 5%, sur le distributeur de vapeur.
min. 20 %
si le distributeur de vapeur se trouve à moins de 300 mm au-dessus le l'arête
-
supérieure de l'appareil: conduire le tuyau de vapeur au moins 300 mm au-
dessus de l'humidificateur avec une inclinaison ascendante d'au moins 20
%, puis conduire vers le bas sur le distributeur de vapeur avec une déclivité
d'au moins 5 %.
- Le tuyau de vapeur doit être le plus court possible (4 m au maximum) et ne pas
comporter de rayon de courbure inférieur à 300 mm.
- Eviter des étranglements (coudes, par ex.) sur toute la longueur de la conduite.
La pose d'une vanne d'arrêt dans la conduite de vapeur n'est pas tolérée.
- Les tuyaux de vapeur doivent rester droits, (poche de condensation); au
besoin, installer des colliers de fixation, un rail ou un canal angulaire.
- Pour déterminer la longueur du tuyau, tenir compte, non seulement de son
cheminement, mais encore du raccourcissement dû au vieillissement.
Fixation du tuyau
Fixer le tuyau au distributeur de vapeur et au raccord de vapeur de l'humidificateur
à vapeur par des colliers pour tuyaux.
