Defensor Mk4 Manuel page 6

1.3 Gerätebefestigung
A
B B
1.
6

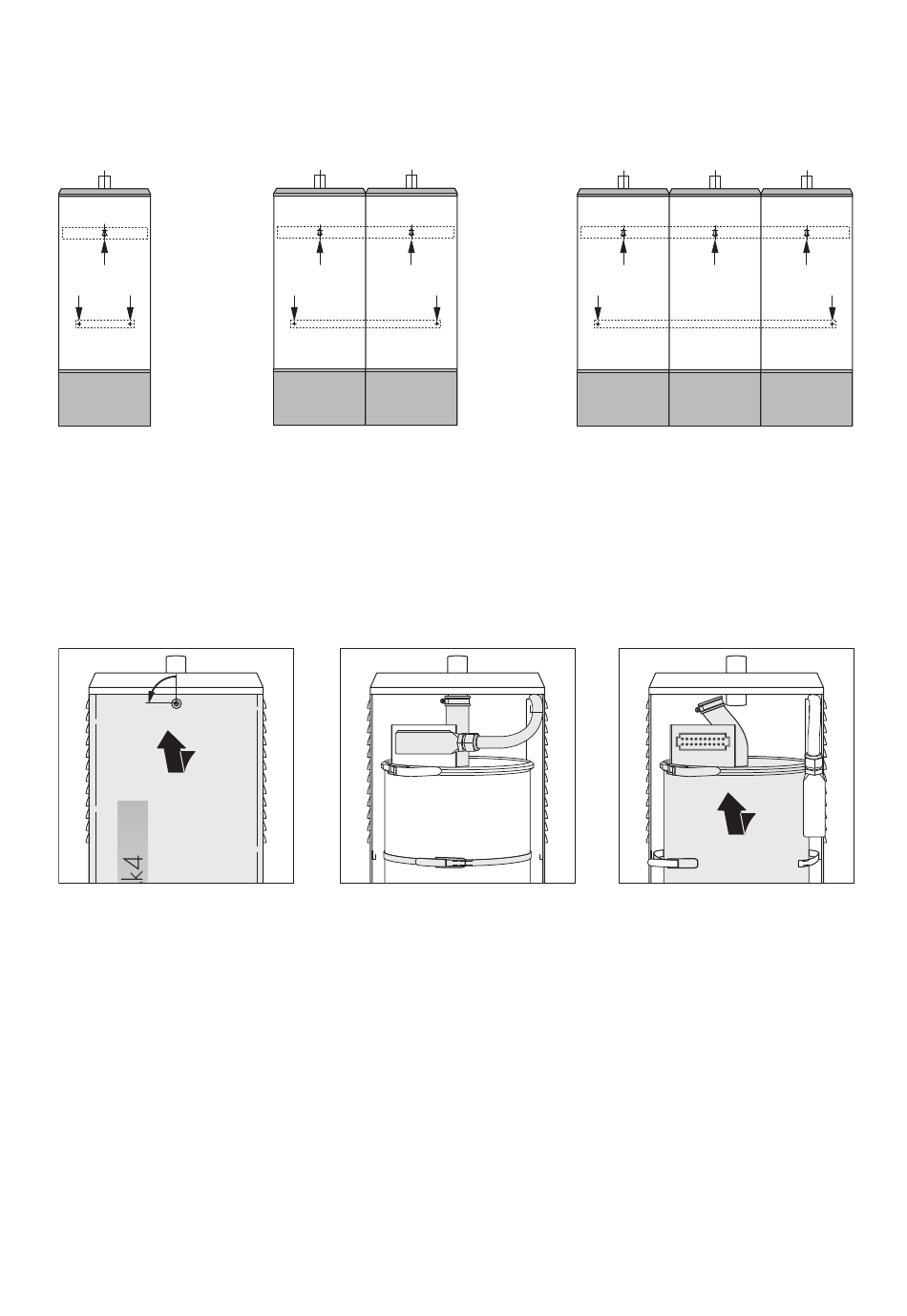

• Loch/Löcher für die oberen Befestigungspunkte "A" an der Wand anzeichnen
(siehe auch "Massbilder").
Wichtig! Bei Mehrfachgeräten Ausrichtung mit einer Wasserwaage kontrollieren.
A A
B B
• Loch/Löcher (ø10 mm) bohren und mitgelieferte(n) Dübel in Loch/Löcher ein-
setzen.
• Mitgelieferte Schraube(n) bis auf einen Abstand von 5 mm zwischen Wand und
Schraubenkopf eindrehen.
• Gerät in die Schraube(n) einhängen.
Wichtig! Bei Mehrfachgeräten horizontale Ausrichtung nochmals mit einer
Wasserwaage kontrollieren.
• Dampfzylinder ausbauen:
2.
3.
4.
1. Verriegelung der Fronttüre mit Schraubenzieher lösen (90° nach links dre-
hen) und Fronttüre entfernen.
2. Obere Schlauchklemme des Ausblasstutzens lösen und Stutzen nach unten
vom Dampfanschluss abziehen.
3. Kabelbaum von Stecker abziehen und in der dafür vorgesehenen Halterung
einhängen.
4. Transportsicherungsband aufschneiden und wegwerfen. Danach Spann-
ring (Dampfzylinderbefestigung) lösen und in die dafür vorgesehenen Hal-
terungen einhängen.
5. Dampfzylinder nach vorne kippen und ausbauen.
Achtung! Dampfzylinder vorsichtig abstellen, damit die Ablauföffnung nicht
beschädigt wird.
• Gerät vertikal mit Wasserwaage ausrichten.
• Die 2 Löcher für die unteren Befestigungspunkte "B" durch das Gehäuse an der
Wand anzeichnen. Gerät anschliessend entfernen.
• Die 2 Löcher (ø10 mm) bohren und die mitgelieferten Dübel in Löcher einsetzen.
A A
B
5.
A
B
