1.4 Kontrolle der Gerätemontage
• Gerät in die Schraube(n) einhängen und durch das Gehäuse die 2 Schrauben
für die untere Befestigung "B" eindrehen und festziehen.
Wichtig! Horizontale und vertikale Ausrichtung nochmals mit einer Wasserwaa-
ge kontrollieren.

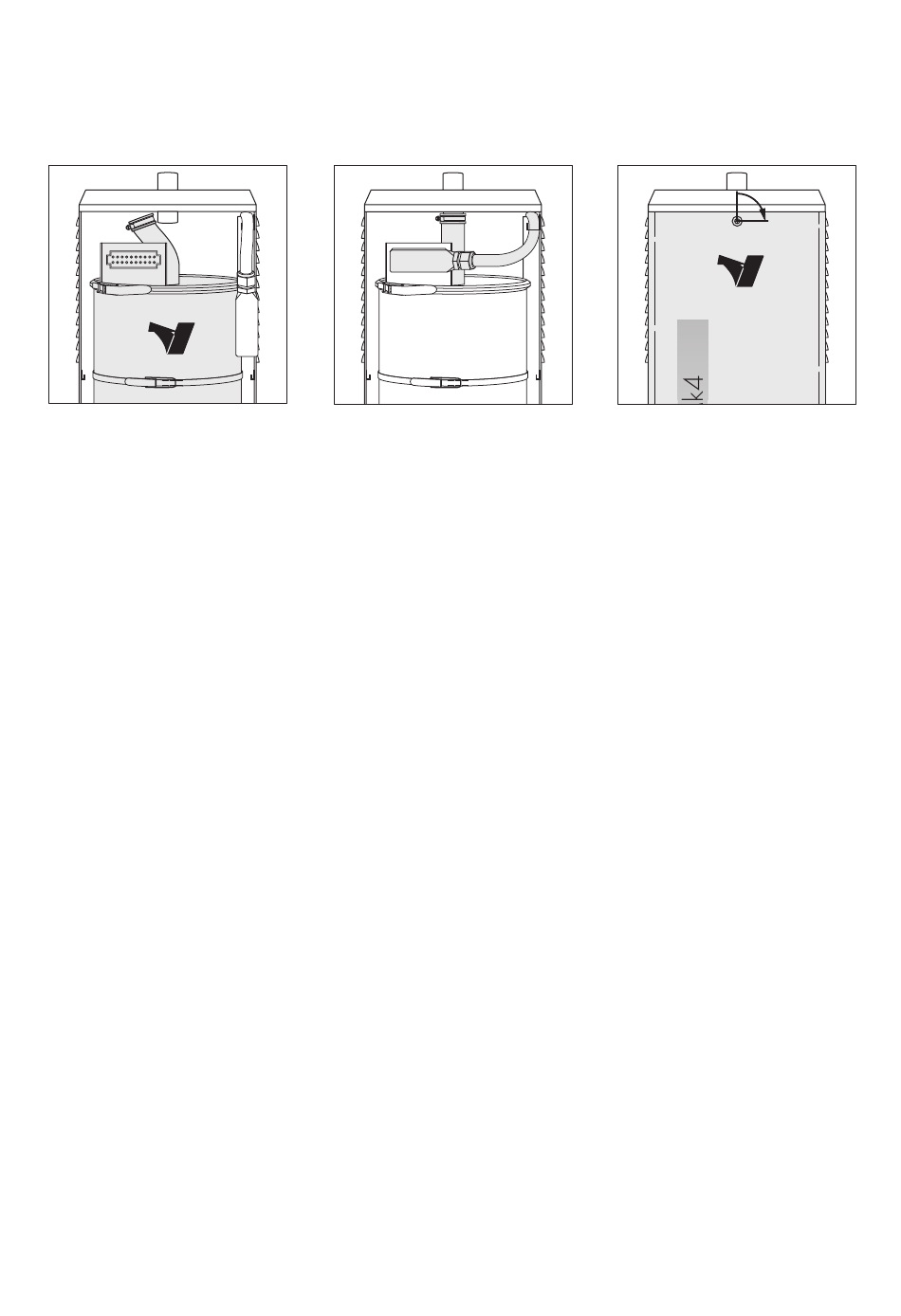

• Dampfzylinder einbauen:
2.
3.
1. Dampfzylinder vorsichtig in das Gerät einsetzen, ausrichten (Anschlussstek-
ker muss nach vorne zeigen) und mit Spannring befestigen.
2. Ausblasstutzen über Dampfanschluss stecken und mit Schlauchklemme
befestigen.
3. Kabelbaum einstecken.
4. Fronttüre aufsetzen und Verriegelung mit Schraubenzieher schliessen (90°
nach rechts drehen).
Prüfen Sie die korrekte Montage anhand der folgenden Checkliste:
- Ist der Dampf-Luftbefeuchter korrekt plaziert (Plazierungshinweise beachten)?
- Ist der Dampf-Luftbefeuchter korrekt befestigt (horizontale und vertikale Ausrich-
tung überprüfen, Gerätebefestigung prüfen)?
- Ist der Dampfanschluss im Gerät korrekt montiert (Schlauchklemme richtig
plaziert und angezogen)?
- Ist der Dampfzylinder korrekt befestigt (Spannring angezogen)?
- Ist der Kabelbaum eingesteckt?
- Ist die Fronttüre verriegelt (Türkontakt)?
