Montage Des Kondensatschlauches - Defensor Mk4 Manuel

2.8

Montage des Kondensatschlauches

min. 20 %
min. 20 %
2.9 Kontrolle der Dampfinstallation
Dampfleitung mit fester Verrohrung
Wird die Dampfleitung mit einer festen Verrohrung (Kupferrohr oder Rohr aus nicht
rostendem Stahl: Ø45 mm) ausgeführt, beachten Sie folgende Hinweise:
– Um die Kondensatbildung (=Verlust) zu mildern ist die Dampfleitung zu isolieren.
– Der minimale Biegeradius für feste Verrohrung beträgt 100 mm.
– Die Befestigung der Dampfleitung am Dampfverteilrohr erfolgt über ein kurzes
Schlauchstück das mit Schlauchklemmen befestigt wird.
Verwenden Sie ausschliesslich den Original-Kondensatschlauch von Defensor.
Andere Schläuche können unter Umständen zu unerwünschten Betriebsstörungen
führen.

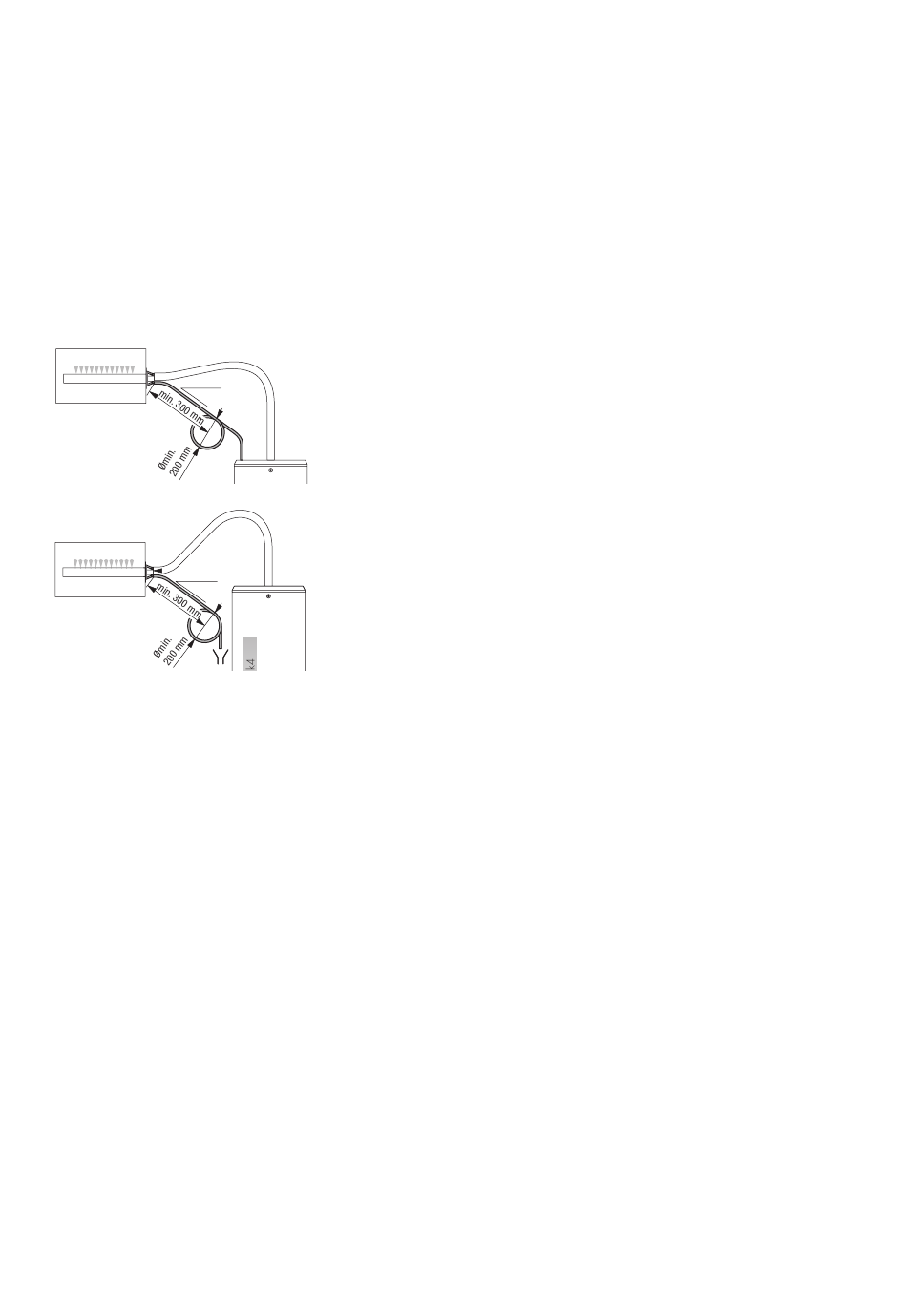

Für die Schlauchführung ist die Lage des Dampfverteilrohres massgebend:
– Dampfverteilrohr ist über der Geräteoberkante montiert:
Kondensatschlauch mit einem minimalen Gefälle von 20 % über einen Siphon
(Schlauchbogen min. Ø200 mm) nach unten zum Gerät führen und dort ca.
2cm in die dafür vorgesehene Öffnung stecken.
– Dampfverteilrohr ist unter der Geräteoberkante montiert:
Kondensatschlauch mit einem minimalen Gefälle von 20 % über einen Siphon
(Schlauchbogen min. Ø200 mm) nach unten direkt in einen Ablauftrichter
führen.
Wichtig! Vor der Inbetriebnahme ist der Siphon des Kondensatschlauchs mit
Wasser zu füllen.
Prüfen Sie die korrekte Dampfinstallation anhand der folgenden Checkliste:
Dampfverteilrohr
-
- Dampfverteilrohr korrekt befestigt (Schrauben festgezogen)?
- Ausblasöffnungen rechtwinklig zu Strömungsrichtung?
- Dampfschlauch
- Max. Länge von 4 m eingehalten?
- Minimaler Biegeradius von 300 mm eingehalten?
- Mindesthöhe über Oberkante Dampf-Luftbefeuchter von 300 mm eingehalten?
- Minimale Steigung von 20 % bzw. minimales Gefälle von 5 % eingehalten?
- Dampfschlauch: Hängt nicht durch (Kondensatsack)?
- Fest verrohrte Dampfleitungen: Isolation vorhanden?
- Dampfschlauch mit Schlauchklemmen korrekt befestigt?
- Wärmedehnung im Betrieb und Verkürzung des Dampfschlauchs durch
Alterung berücksichtigt?
Kondensatschlauch
-
- Minimales Gefälle von 20 % eingehalten?
- Siphon vorhanden und mit Wasser gefüllt?
- Kondensatschlauch korrekt befestigt?
13
