1.4
Branchement des signaux de régulation
Attention! L'humidificateur Defensor Mk4 doit être isolé du secteur pendant les
travaux de raccordement et de réglage décrits ci-après (circuits de puissance et de
commande), et l'assurer contre tout enclenchement intempestif.
Possibilités de raccordement
Un régulateur externe (actif ou passif) peut être branché aux bornes de la carte
de commande sur les deux séries d'appareils ("ST" et "IT").
Indication: le régulateur interne devra être désactivé en cas de branchement d'un
régulateur externe sur un appareil de la série "IT" (voir la documentation concernant
l'unité de saisie).
En lieu et place d'un régulateur externe, une sonde d'hygrométrie peut également
être branchée aux appareils "IT". Le régulateur interne devra être activé dans ce cas.
Pour la régulation par un signal pneumatique, l'adaptateur pneumatique disponible
comme accessoire (option "Z244") peut être branché (les indications d'installation
se trouvent dans la documentation séparée de l'adaptateur pneumatique).

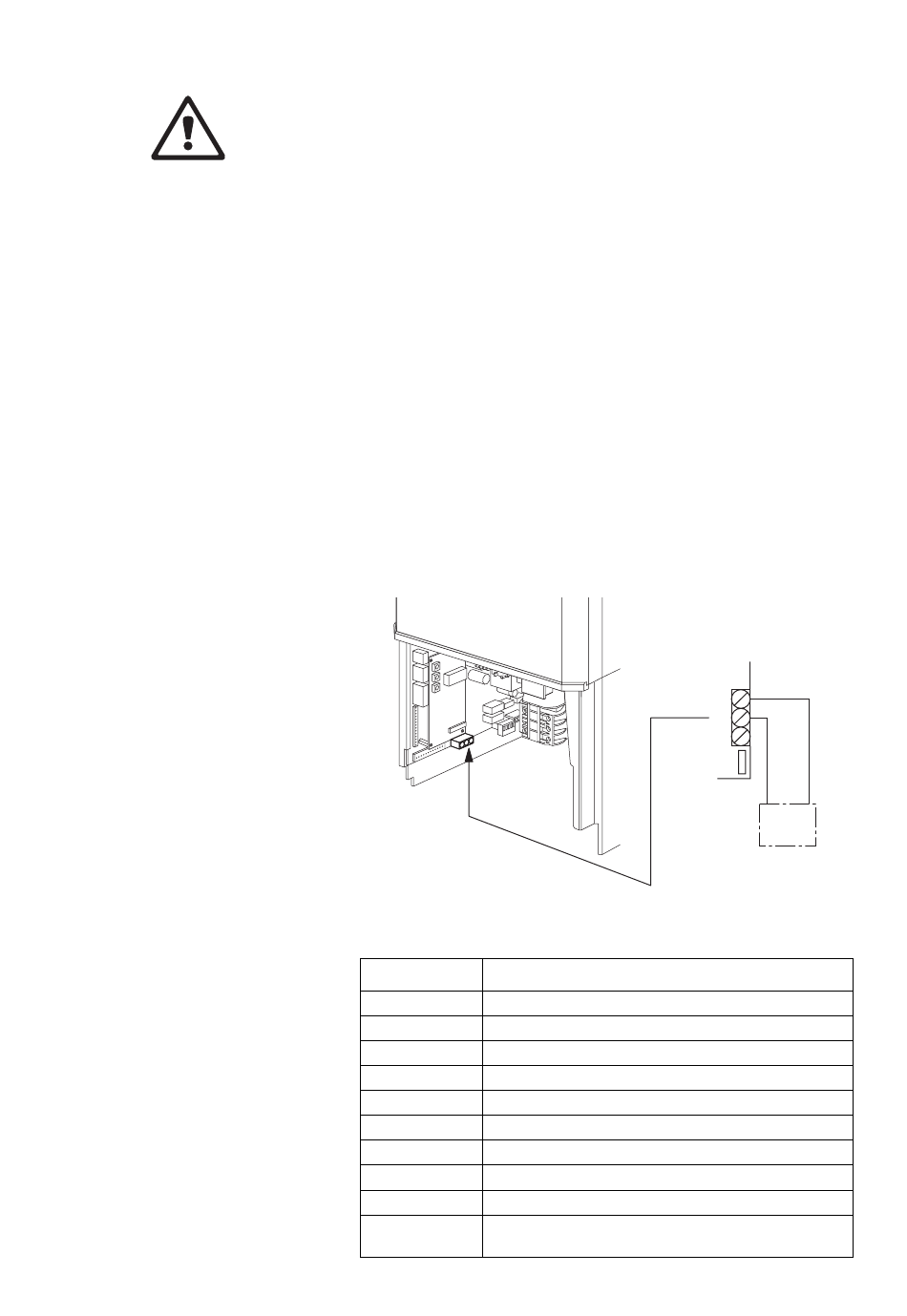

Branchement de régulateurs actifs
Les régulateurs actifs fournissent une tension ou un courant, et doivent être branchés
selon le schéma ci-dessous. Veuillez s.v.p. observer les caractéristiques de
raccordement électrique ci-dessous:
Gamme de tension:
Gamme de courant:
Section min. des fils conduct.: 0.25 mm
Le commutateur rotatif "SW2" doit être ajusté en fonction de la grandeur de la
tension, resp. du courant du signal d'entrée:
Pos. commutat.
Signal d'entrée
0
0...20 V à découpage de phase
1
0...10 VDC (circuit de réglage à étages)
2
1...5 VDC
3
0...5 VDC
4
0...4.25 VDC (potentiomètre)
5
0...1 VDC
6
4...20 mADC (raccord signal pneumatique Z244)
7
0...20 mADC
8
2...10 VDC
9
<2,5 VDC --> Ferme; 2,5 VDC...20 VDC --> Ouvert
(Régulation Ouvert/Ferme)
0...10 VDC avec découp. de phase jusqu'à 20 V
0...20 mADC
2
, torsadés
-
+
+4.25VDC
B1
+
-
Y
33
