1.3

Fixation de l'appareil

A
B B
1.
30

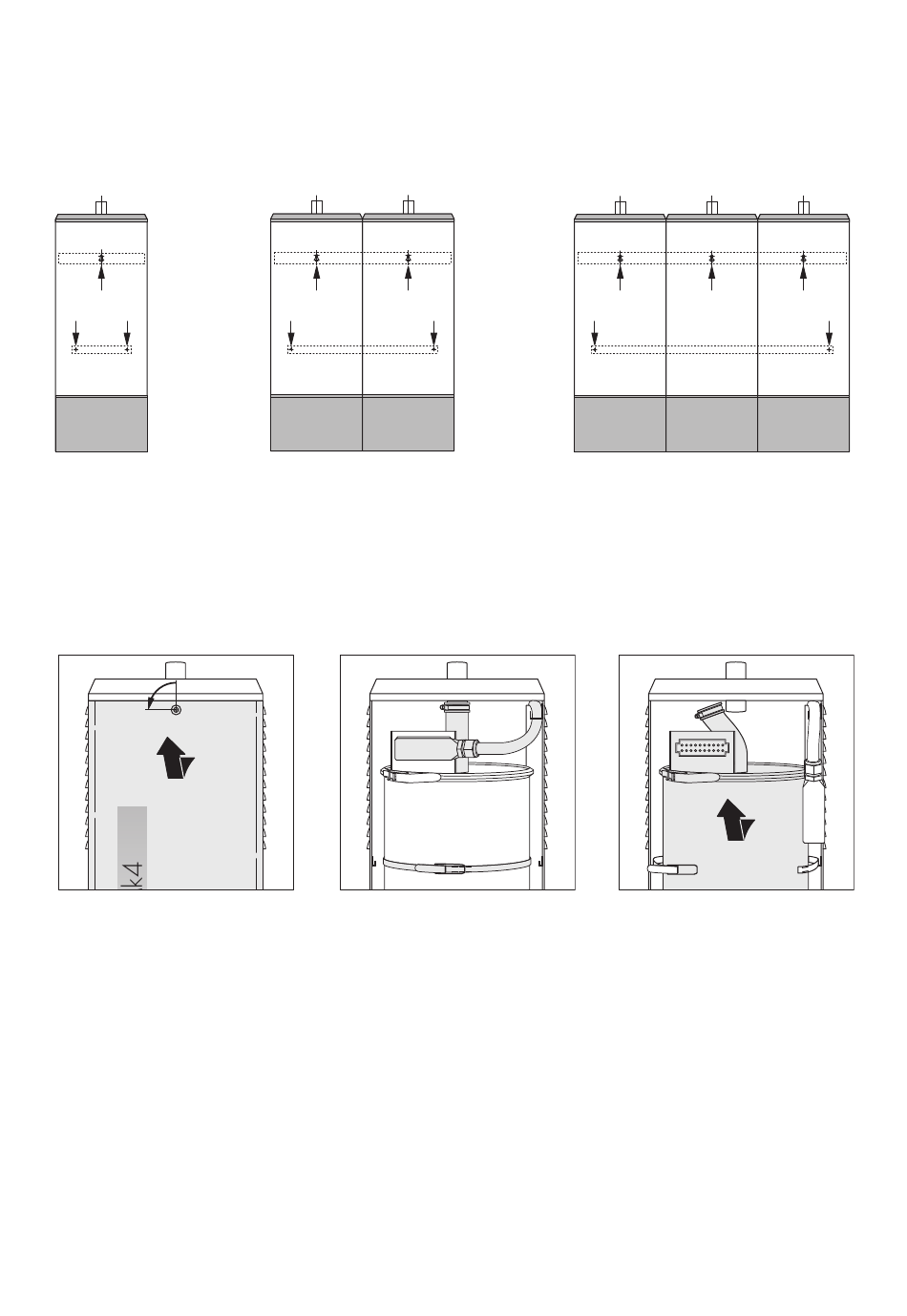

• Marquer le(s) trou(s) du point de fixation supérieur "A" sur la paroi (voir
également sous "Dessins cotés").
Important! Contrôler l'alignement avec un niveau d'eau en cas d'appareils
multiples.
A A
B B
• Percer le(s) trou(s) (ø10 mm) et engager les chevilles dans le(s) trou(s).
• Serrer la (les) vis fournie(s) jusqu'à laisser une distance de 5 mm entre la paroi
et la tête de vis.
• Accrocher l'appareil aux vis.
Important! Vérifier à nouveau l'alignement horizontal avec un niveau d'eau en
cas d'installation avec plusieurs appareils.
• Démonter la cuve à vapeur:
2.
3.
4.
1. Déverrouiller la porte frontale à l'aide d'un tournevis (tourner de 90° vers la
gauche), et retirer la porte frontale.
2. Desserrer le collier et déboîter le tube de sortie vapeur vers le bas.
3. Retirer le faisceau de câbles de la prise et l'accrocher au support prévu à
cet effet.
4. Couper le ruban de sécurité de transport et jetez-le. Enfin démonter l'anneau
de serrage (fixation de la cuve à vapeur) et l'accrocher dans le support prévu
à cet effet.
5. Faire pivoter la cuve à vapeur vers l'avant et la démonter.
Attention! Déposer la cuve à vapeur avec précaution, de manière à ne pas
endommager le filtre de la cuve.
• Aligner l'appareil verticalement avec le niveau d'eau.
• Marquer les 2 trous au travers des 2 points de fixation inférieurs "B" sur la paroi,
puis retirer l'appareil.
• Percer les 2 trous (ø10 mm) et engager les 2 chevilles fournies avec l'appareil.
A A
B
5.
A
B
