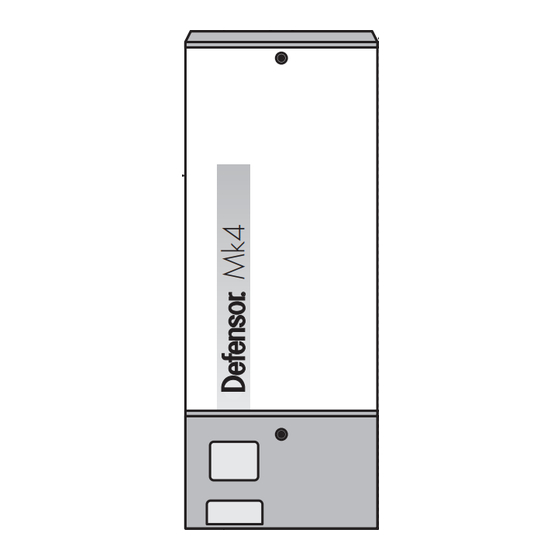

Defensor Mk4 Guide D'installation Électrique

Masquer les pouces Voir aussi pour Mk4:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Dampf-Luftbefeuchter / Steam humidifier / Humidificateur à vapeur
Elektrische Installation
Electrical Installation
Installation électrique
D
Seite 3 - 14
E
Page 15 - 26
F
Page 27 - 38
Defensor Mk4
!
Diese Anleitung beschreibt die elektrische Installation für die
Dampf-Luftbefeuchter Mk4, Typenreihe "ST" und "IT". Die
Ausführungen und Hinweise sind von allen Personen, die
mit den Installationsarbeiten betraut sind, unbedingt zu
beachten und einzuhalten.
This manual describes the electrical installation of the steam
humidifiers Mk4 series "ST" and "IT". It is mandatory that all
persons in charge of installation work strictly observe the
instructions and directions given in this manual.
Ce manuel explique l'installation électrique pour les humi-
dificateurs à vapeur de la série "ST" et "IT". Les instructions
et directives concernant l'installation électrique doivent
être observées et respectées par toutes les personnes
éxecutant ces travaux.
