2.8

Montage du tuyau de condensat

min. 20 %
min. 20 %
2.9 Contrôle de l'installation de vapeur
Conduite à vapeur par tuyauterie fixe
Si la conduite à vapeur est réalisée par une tuyauterie fixe (tube en cuivre ou en acier
inoxydable Ø45 mm), observez les consignes suivantes:
- Isoler la tuyauterie pour minimiser la formation de condensat (= pertes).
Le rayon de courbure minimal pour tuyauterie fixe doit comporter 100 mm.
-
- Le raccordement de la tuyau au distributeur de vapeur doit être effectué par le
biais de tuyaux courts et de colliers pour tuyaux.
Utilisez uniquement le tuyau de condensat d'origine Defensor. D'autres tuyaux
pourraient conduire à des perturbations d'exploitation indésirables.

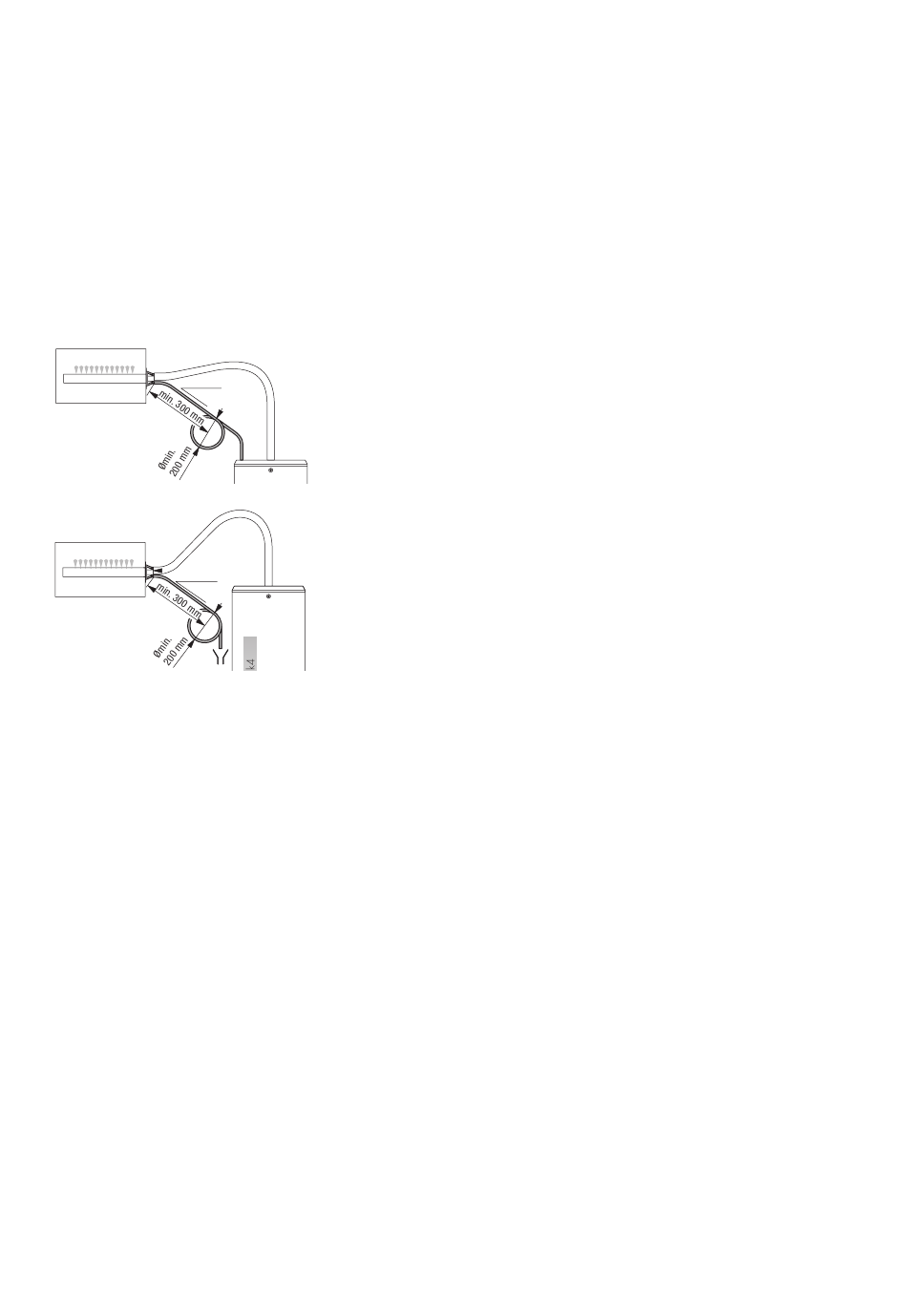

Pour le cheminement du tuyau, l'emplacement du distributeur de vapeur est déter-
minante:
le distributeur de vapeur se trouve au-dessus de l'arête supérieure de l'appareil:
-
conduire le tuyau sur l'appareil, vers le bas, en formant une boucle-siphon, avec
une déclivité descendante d'au moins 20 %: A partir de ce point, introduire
de 2 cm environ le tuyau dans l'ouverture prévue à cet effet.
- le distributeur de vapeur se trouve au-dessous de l'arête supérieure de
l'appareil: conduire le tuyau de condensat en formant une boucle-siphon (rayon
de courbure au moins Ø200 mm ), vers le bas, avec une déclivité d'au moins
20 %, directement dans un entonnoir d'écoulement.
Important! Remplir d'eau le siphon du tuyau de condensat avant la mise en service.
Vérifiez l'installation de vapeur selon la liste de contrôle suivante:
- Distributeur de vapeur
- Distributeur de vapeur correctement fixée (vis bloquées)?
- Ouvertures de vaporisation orientées transversalement au flux d'air?
- Tuyau de vapeur
- Longueur ne dépassant pas 4 m?
- Aucun rayon de courbure inférieur à 300 mm?
- Hauteur minimale (300 mm) au-dessus de l'arête supérieure de l'humidifica-
teur respectée?
- Inclinaison ascendante minimale de 20 % et déclivité minimale de 5 %
respectée?
- Pas de flexion du tuyau de vapeur (poche de condensat)?
- Isolation présente en cas de tuyauterie fixe?
- Tuyau de vapeur correctement raccordé par les colliers?
- Tenu compte de la dilatation thermique en exploitation et du raccourcisse-
ment du tuyau par vieillissement?
- Tuyau de condensat
- Déclivité minimale de 20 % respectée?
- Siphon présent et rempli d'eau?
- Tuyau de condensat fixé correctement?
