1.
Installation électrique
1.1
Recommandations de sécurité pour l'installation électrique
1.2
Vue d'ensemble de l'installation électrique
1
2
1
Alimentation électrique du circuit de commande
2
Alimentation électrique du circuit de puissance
3
Circuit de réglage à étages (option "Z243")
4
Télésignalation de travail et de dérangement (option "Z242")
5
Régulation externe
6
Ajusteur de consigne externe
-
Tous les travaux concernant l'installation électrique ne doivent être exécutés que
par du personnel qualifié (p. ex. électricien ou spécialiste possédant une expé-
rience équivalente). L'appréciation de la qualification est du ressort du client.
-
Veuillez observer les prescriptions locales en matière de raccordement d'instal-
lations électriques.
-
Les composants électroniques sont très sensibles aux décharges d'électricité sta-
tique. Pour les protéger, des mesures de protection contre les décharges causées
par l'électricité statique doivent être prises durant tous les travaux d'installation.
Les schémas suivants présentent une vue d'ensemble des installations électriques
devant être réalisées par le client pour les deux séries d'appareils "ST" et "IT". Les
pièces accessoires disponibles pour l'installation électrique sont marquées à cet
effet:

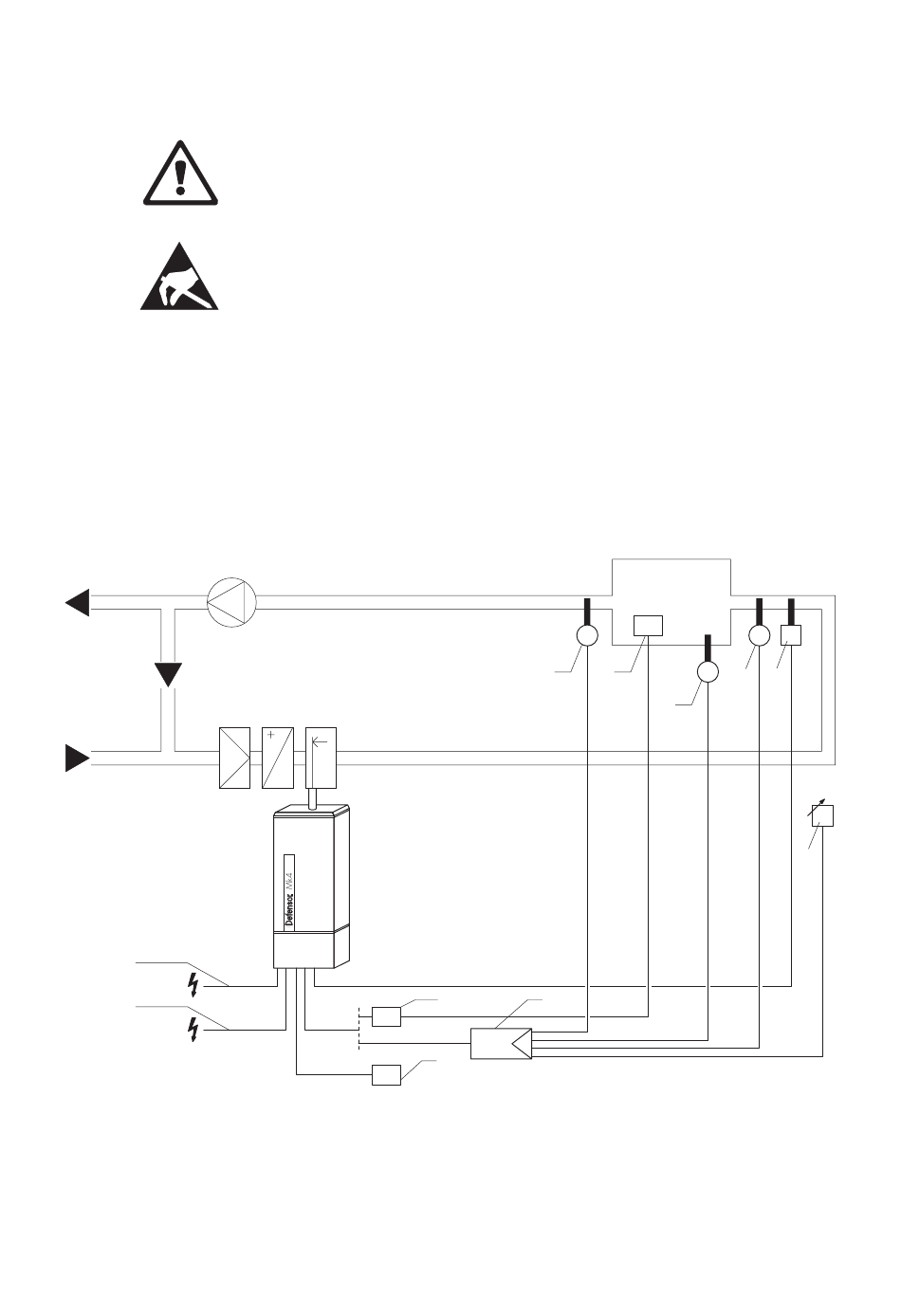

Schéma de principe série "ST"
3
P/I
4
7
8
9
10
11
11
10
9
5
Sonde de limitation max. (chaîne de sécurité externe)
Sonde de soufflage
Sonde d'ambiance
Hygrostat à 3 étages
Sonde de reprise
8
7
6
27
