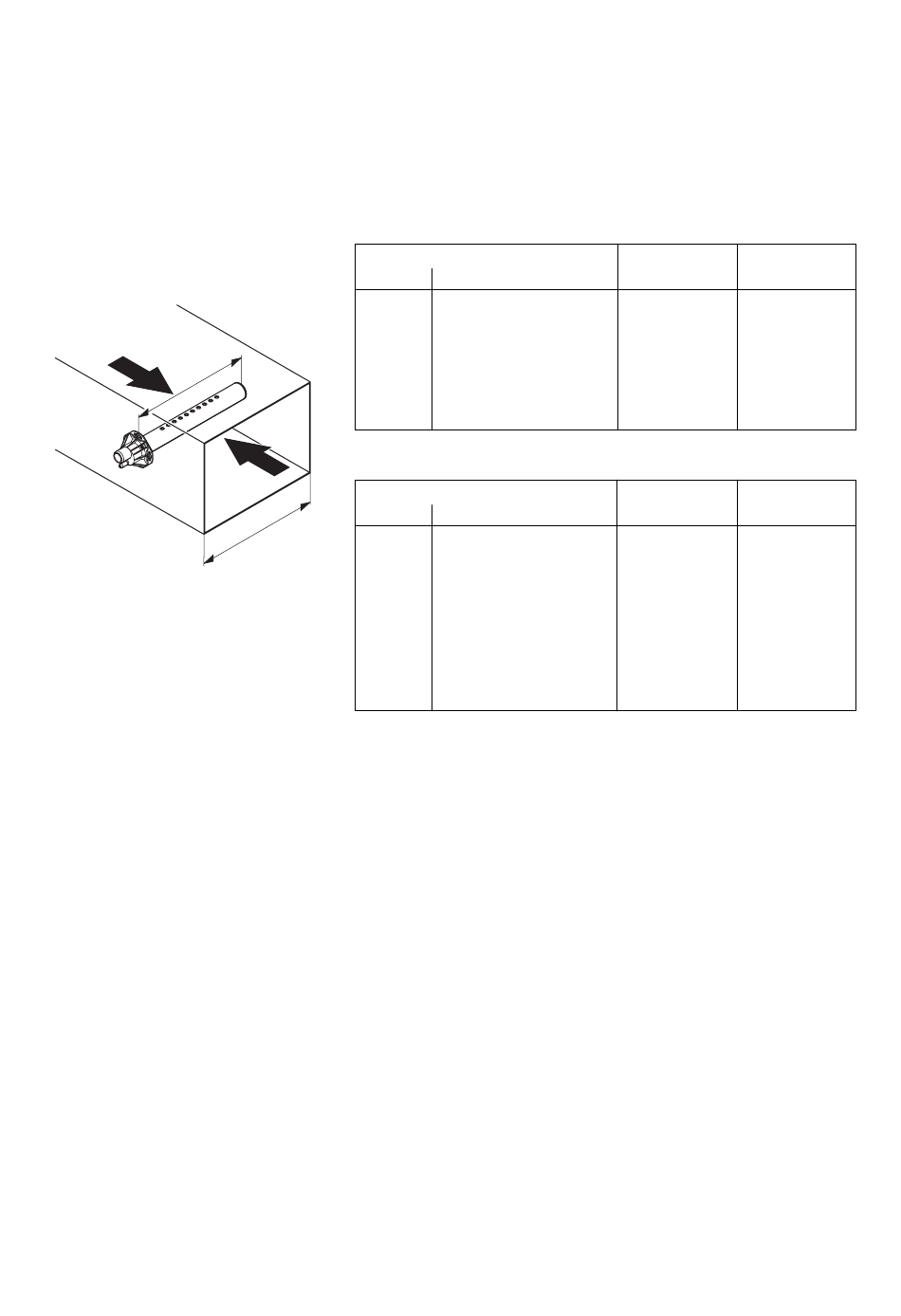

2.3 Dampfverteilrohr
L
Die Dampfverteilrohre sind als Zubehörteile ("81–...") in verschiedenen Längen
lieferbar. Die Auswahl der Dampfverteilrohre richtet sich nach der Kanalbreite (für
horizontalen Einbau) bzw. nach der Kanalhöhe (für vertikalen Einbau) und der
Leistung des Dampf-Luftbefeuchters.
Wichtig! Wählen Sie immer das längst mögliche Dampfverteilrohr (Optimierung
der Befeuchtungsstrecke).
Dampfverteilrohre zu Defensor Mk4 ST 5-.., ST 10-../IT 5-.., IT 10-..
Typ
81-200
81-350
81-500
81-650
81-800
81-1000
Dampfverteilrohre zu Defensor Mk4 ST 20-.. bis ST 90-../IT 5-.. bis IT 90-..
Typ
B
81-350
81-500
81-650
81-800
81-1000
81-1200
81-1500
81-1800
1)
Auf Anfrage sind auch Dampfverteilrohre mit Speziallängen erhältlich. Bei einer
Bestellung sind anzugeben: Der Typ des Dampf-Luftbefeuchters und die Breite
bzw. Höhe des Lüftungskanals.
Hinweise zum Dampfverteilrohr Process (Zubehör "Z257" bis "Z260")
Das Dampfverteilrohr Process wird eingesetzt für die direkte Materialbefeuchtung
in Verarbeitungsprozessen (Prozessbefeuchtung) oder in Lüftungskanälen mit schwie-
rigen Befeuchtungsstrecken-Verhältnissen (mit dem Dampfverteilrohr Process
kann die Befeuchtungsstrecke um ca. 30 % verkürzt werden). Das Dampfverteilrohr
Process ist in verschiedenen Längen lieferbar.
Betreffend die Auslegung des Dampfverteilrohres Process nehmen Sie mit Ihrer
Defensor-Vertretung Kontakt auf. Beschaffen Sie sich vorab folgende Daten:
- die Dampfmenge in kg/h
- die Kanalabmessungen (Breite x Höhe)
Wichtig! Die Tabelle in Kapitel 2.4 für die Bestimmung der Befeuchtungsstrek-
ke, kann für das Dampfverteilrohr Process nicht verwendet werden.
Lieferumfang
Der Lieferumfang umfasst:
- Dampfverteilrohr "81–..." resp. Dampfverteilrohr Process ("Z257" bis "Z260")
- Befestigungsmaterial
- Montageanleitung
Dampfverteilrohr
Einbaulänge (L) in mm 1)
200
350
500
650
800
1000
Dampfverteilrohr
Einbaulänge (L) in mm 1)
350
500
650
800
1000
1200
1500
1800
Kanalbreite (B) Dampfabgabe
in mm max. in kg/h
210...400 10
400...600 30
600...750 30
750...900 50
900...1100 50
1100...1300 50
Kanalbreite (B) Dampfabgabe
in mm max. in kg/h
400...600 30
600...750 30
750...900 50
900...1100 50
1100...1300 50
1300...1600 50
1600...2000 50
2000...2400 50
