Couleur du conducteur de câble büS
bleu
Tab. 17: Signaux des conducteurs de câble büS
REMARQUE !
En cas d'utilisation de votre propre connecteur femelle homologue, puis observer les exigences sui-
vantes pour le bon fonctionnement du produit.
▶ Utiliser une connecteur femelle homologue avec raccord blindé.
▶ S'assurer que le câble büS puisse passer à travers le connecteur femelle homologue. Le câble büS dis-
ponible chez Bürkert a un diamètre extérieur de 8,2 mm.
Câbler le connecteur femelle homologue. Respecter les instructions données par le fabricant du
connecteur femelle homologue.
Insérer chaque conducteur dans la bonne broche. Se reporter à la figure suivante.

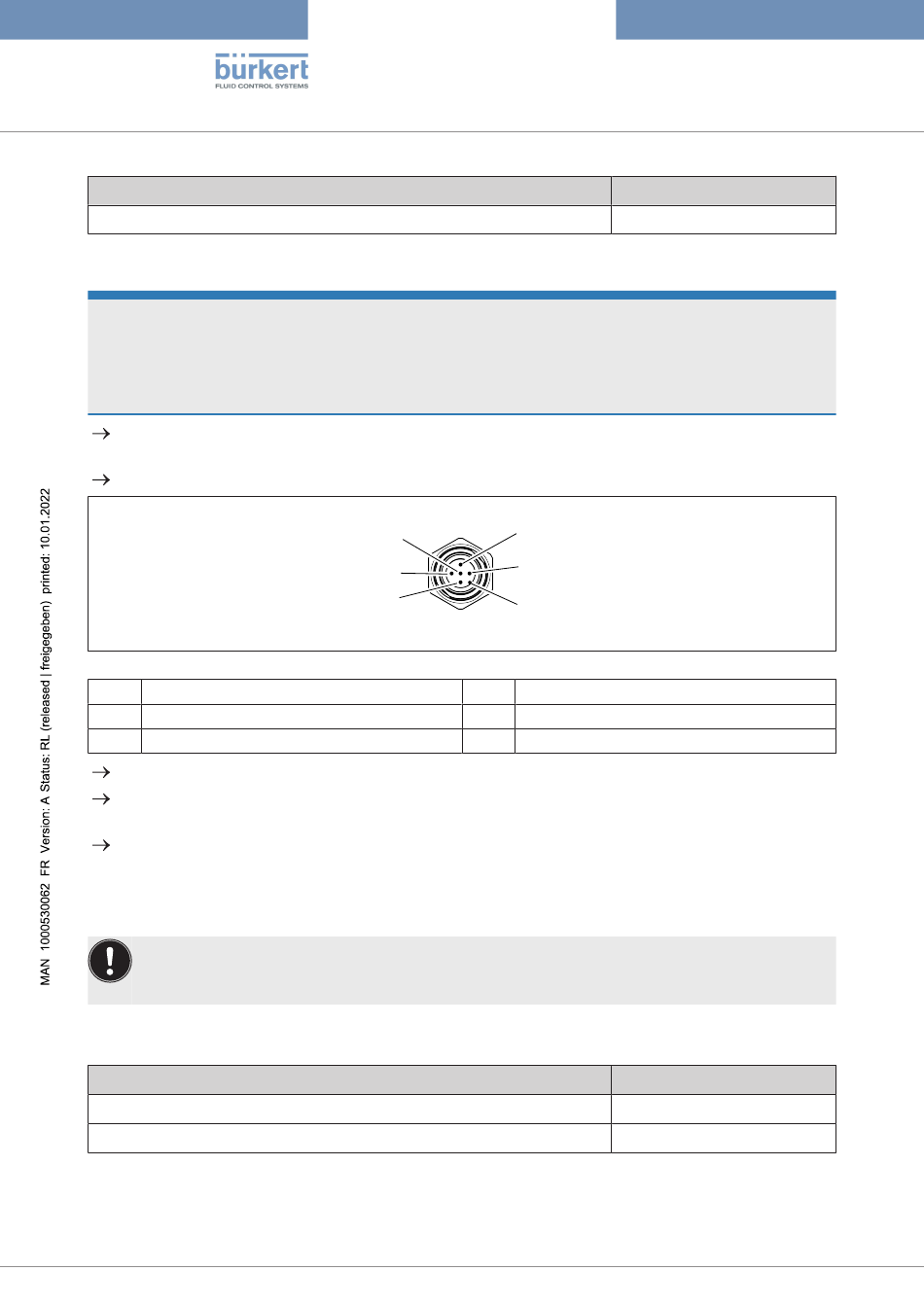

Fig. 10: büS/CANopen Affectation des broches, connecteur mâle M12 à 5 broches (codage A)
1 Blindage
3 GND (masse)
5 CAN_L
Prendre un brin du blindage du câble et l'insérer dans la broche 1.
Visser le connecteur femelle homologue au connecteur mâle 5 broches au couple indiqué par le fabri-
cant du connecteur femelle homologue.
Procéder à la mise à la terre fonctionnelle du produit. Se référer au chapitre :
tionnelle [} 27]
6.3.3
Avec des câbles CANopen
Exigences pour le bon fonctionnement du produit.
▶ Utiliser des câbles CANopen blindés. Le blindage du câble peut être soit tressé, soit un film de
blindage.
Pour câbler le produit, il est possible d'utiliser des connecteurs femelles homologues de Bürkert. Voir le ta-
bleau suivant.
Élément
Connecteur femelle droit M12 à 5 broches
Connecteur femelle courbe M12 à 5 broches
Tab. 18: Accessoires : connecteurs femelles
26
5
4
1
Le filet M12 est raccordé en interne à la FE
2 24 V
4 CAN_H
6 Cosse de codage
Type 8756 BATCH
Raccordement électrique
Signal
CAN_L
3
2
6
Raccorder à la terre fonc-
Référence d'article
772416
772418
