REMARQUE !
▶ Ne pas utiliser de pompe dans l'installation car le débit ne doit pas pulser.
5.2
Étapes de l'installation
1. Procéder à l'installation fluidique dans la conduite. Se référer au chapitre :
[} 22]
2. Procéder à l'installation électrique. Se référer au chapitre :
3. Mettre en service le produit Se référer au chapitre :
5.3
Procédure d'installation
5.3.1

Installation

Il n'y a pas besoin de section de conduite aval et amont pour le conditionnement de l'écoulement.
Installer le produit avec une vanne tout ou rien type 6013

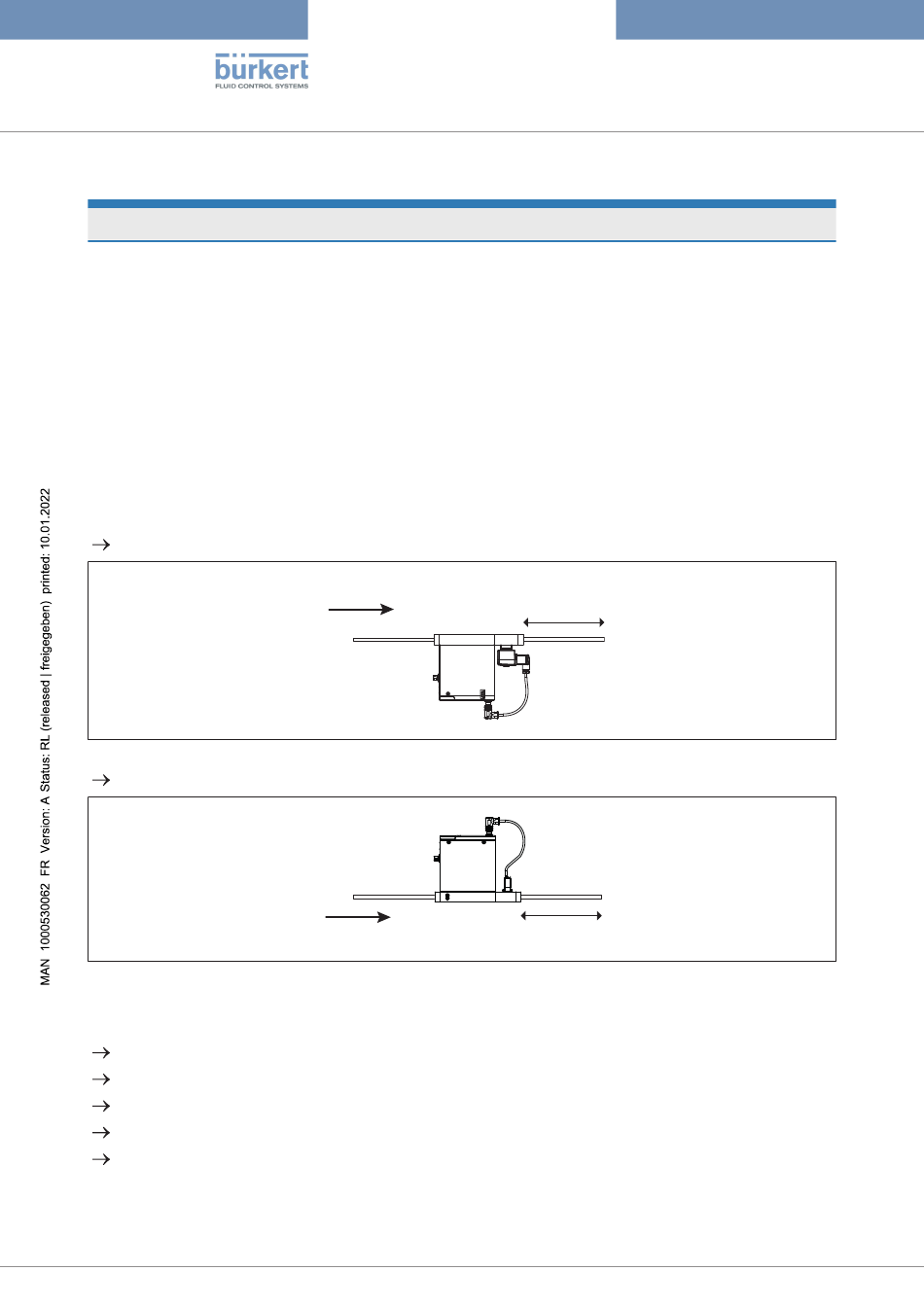

Fig. 8: Position de montage avec un MFC BATCH avec vanne tout ou rien type 6013
Installer le produit avec une vanne tout ou rien type 6724
Fig. 9: Position de montage avec un MFC BATCH avec vanne tout ou rien type 6724
5.3.2
Raccordement fluidique taraudé G1/8'
Retirer le capuchon de protection bouchant le raccordement fileté.
Procéder au raccordement fluidique d'un côté du produit.
Respecter les instructions données par le fabricant du raccord utilisé.
Respecter les couples donnés par le fabricant du raccord utilisé.
Procéder au raccordement fluidique de l'autre côté du produit de la même manière.
22
Mise en service [} 28]
Sens de l'écoulement
Sens de l'écoulement
Type 8756 BATCH
Raccordement fluidique
Procédure d'installation
Raccordement électrique [} 24]
Optimal, 1 mètre
Optimal, 1 mètre
