Type 8756 BATCH
Maintenance
Relâcher la pression du fluide de service dans l'installation.
À l'aide d'un tournevis cruciforme, desserrer la vis de la prise femelle et retirerez la prise femelle de la bo-
bine.
Démonter l'ancienne vanne du produit :
Avec une clé plate SW14, desserrer l'écrou et retirer la bobine.
Retirer le couvercle en plastique.
Desserrer les 2 vis avec un tournevis TX10.
Retirer le boîtier pour le fluide.
Monter la nouvelle vanne :
S'assurer que le bloc de base est propre.
S'assurer que le joint est correctement inséré.
Placer le boîtier pour le fluide dans le bloc de base. Tourner le gaufrage A vers le produit.

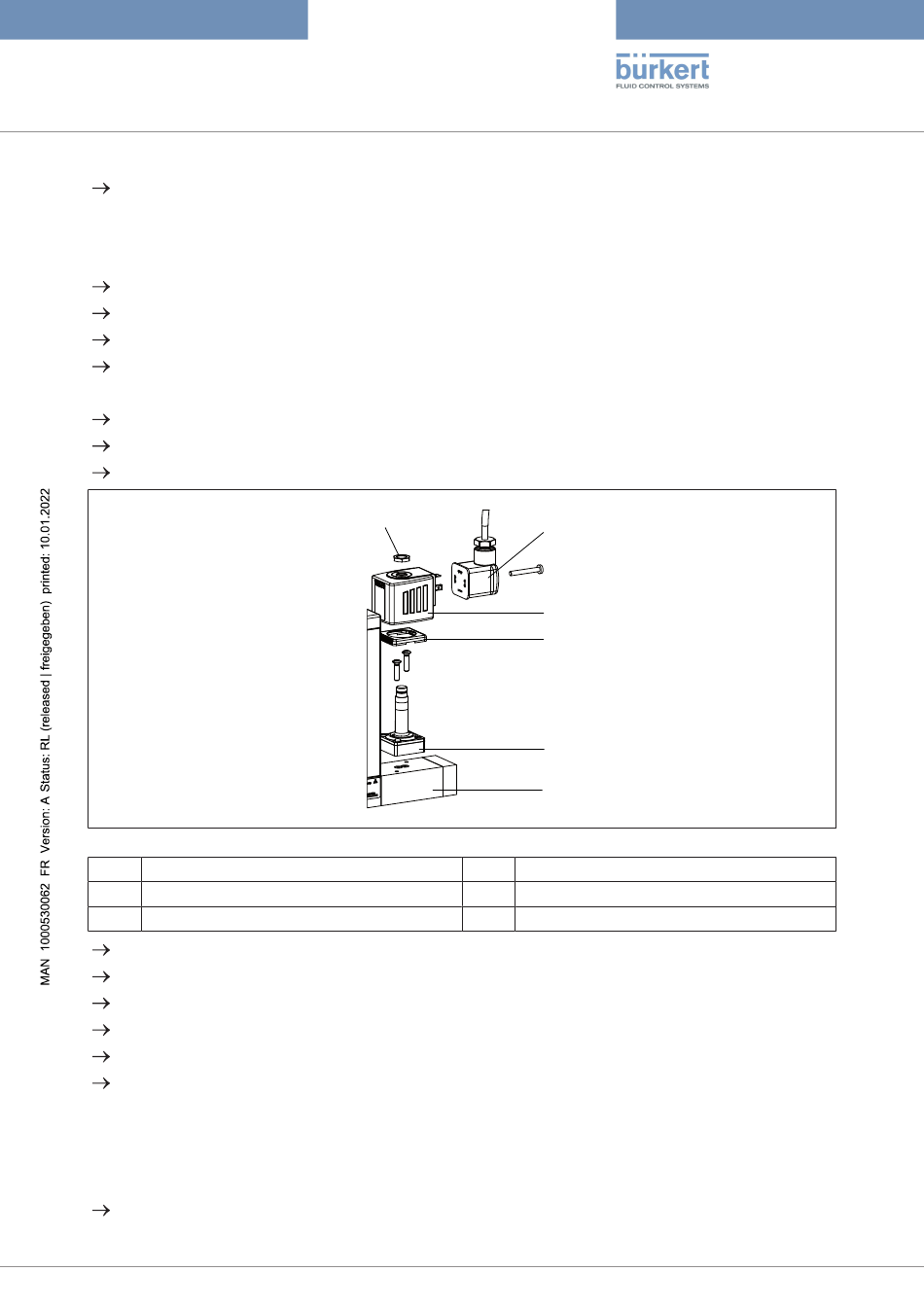

Fig. 17: Monter une vanne tout ou rien type 6013
1 Écrou
3 Bobine
5 Boîtier pour le fluide
Avec un tournevis TX10, serrer au couple de 1,4...1,5 Nm, c'est-à-dire 1.03-1,11 lbf·ft.
Mettre le couvercle en plastique.
Tourner la bobine afin que le raccordement électrique ne se trouve pas face au boîtier du produit.
Pour fixer la bobine, serrer l'écrou à un couple de 2.7...2.9 Nm, c'est-à-dire 1.99...2.14 lbf.ft.
Brancher la prise femelle sur la bobine.
Avec un tournevis cruciforme, serrer le connecteur à un couple maximal de 1 Nm, c'est-à-dire
0,728 lbf.ft.
9.4
Remplacer la vanne tout ou rien type 6724
Préparer le produit pour le remplacement de la vanne tout ou rien :
Rincer le produit.
1
2
3
4
5
6
2 Prise femelle
4 Couvercle en plastique
6 Bloc de base
43
