INSTALACIÓN DE EJES KABOLT
(HORQUILLAS AX, 32, 34 Y 36 RHYTHM)
El procedimiento de instalación de la rueda es el mismo para
los ejes Kabolt de 15x100 mm, 15x110 mm y 12x100 mm.
IMPORTANTE: El eje Kabolt diseñado para las horquillas
32 y 34 de 2022, al igual que el de horquillas Rythm 36 de
2021, no es compatible con las horquillas 36 y 38 de 2022.

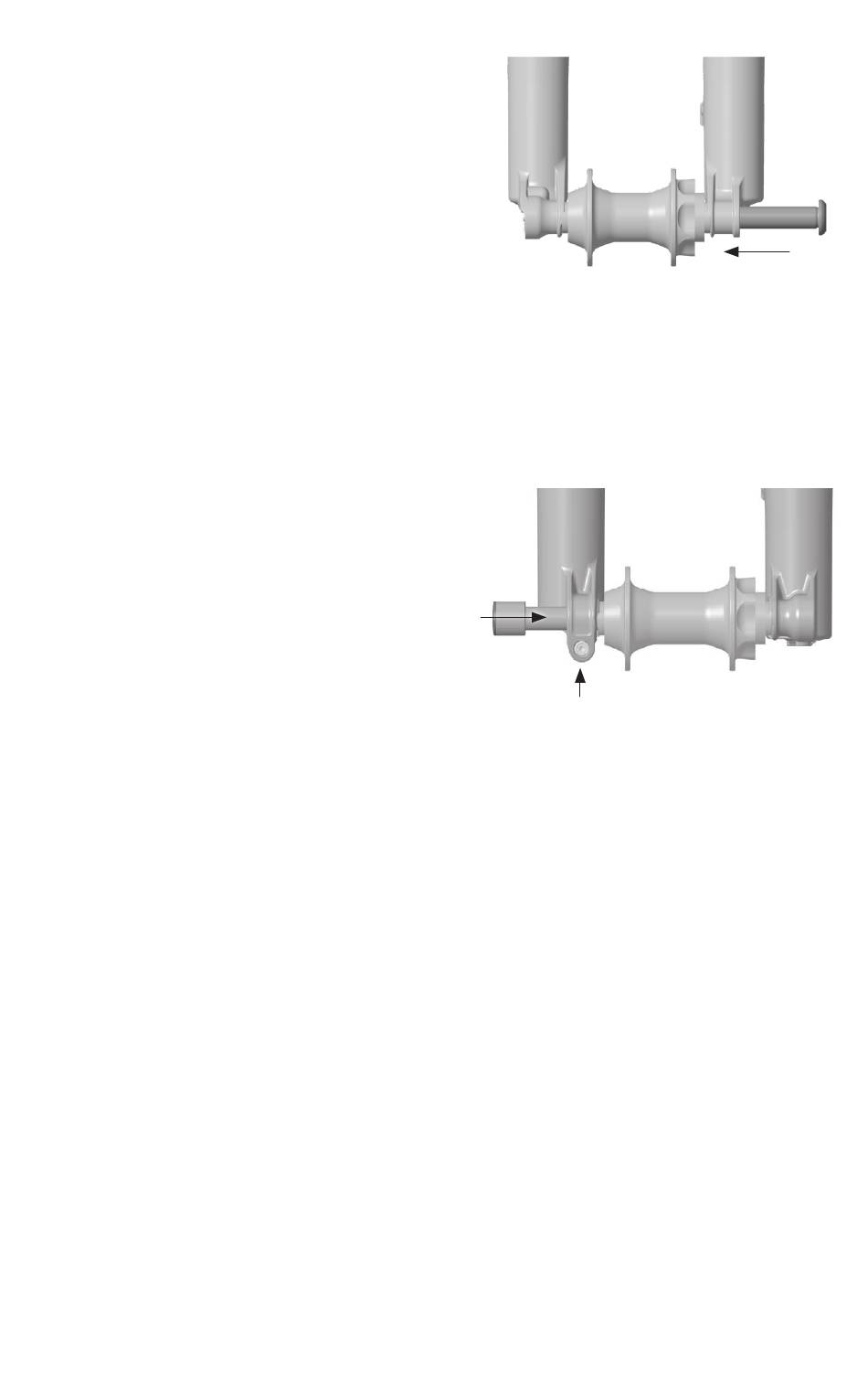

1. Instale la rueda delantera en las punteras de la horquilla.
Deslice el eje Kabolt a través del buje y de la puntera del
lado no motriz.
2. Utilice una llave Allen de 6 mm (5 mm para horquillas
AX) para apretar el eje Kabolt (en sentido horario) hasta
la especificación de par que aparece grabada en la cabeza
del eje Kabolt.
INSTALACIÓN DEL KABOLTX (HORQUILLAS 36 Y 38)
IMPORTANTE: El KaboltX solo es compatible con las
horquillas 36 y 38 de 2021 en adelante.
1. Afloje el perno de apriete e instale la rueda delantera
en las punteras de la horquilla. Introduzca el eje
KaboltX a través del buje y de la puntera del lado
motriz.
2. Utilice una llave Allen de 6 mm para apretar el eje
KaboltX en sentido horario a la especificación de par
grabada en la cabeza del Kabolt.
3. Comprima la horquilla un par de veces para asegurarse
de que el brazo inferior haya quedado asentado en su
punto de mínima fricción.
4. Apriete los dos pernos de apriete de la puntera del lado
motriz a un par de 5,1 N-m (45 in-lb).
Perno de apriete
