Installation De L'axe Boost 20X110 (Fourche 40) - Fox 32 FLOAT Mode D'emploi

5. À l'aide d'un outil d'installation d'écrous en étoile, installez l'écrou en étoile de 4 à 10 mm en-dessous du
haut du tube pivot.
6. Mettez la fourche en place sur le vélo.
Pour les fourches à simple té et à double té FOX : installez les pièces des roulements du jeu de direction
ainsi que la potence en respectant les instructions du fabricant du jeu de direction. Réglez la précontrainte
du jeu de direction comme indiqué jusqu'à ce qu'il n'y ait ni jeu ni frottement. Serrez les boulons du collier
de la potence en respectant les valeurs de couple recommandées par le fabricant de la potence.
Pour les fourches à double té FOX : remettez en place les bagues de protection du cadre sur les tubes
supérieurs. À l'aide d'une clé dynamométrique, serrez tous les boulons de maintien des tés inférieur et
supérieur à un couple de 7,3 N-m (65 in-lb).
Remarque : la fourche FOX 40 peut être montée indifféremment avec une potence à montage direct ou
à montage sur le tube pivot. Le couple appliqué au boulon de la potence à montage direct sur le té ne
doit pas dépasser 12,4 N-m (110 in-lb).
La fourche 32 AX doit être installée sur le vélo avec l'arceau des fourreaux inférieurs tourné vers l'arrière du
vélo. Toutes les autres fourches FOX doivent être installées sur le vélo avec l'arceau des fourreaux inférieurs
tourné vers l'avant du vélo. Une fourche installée de manière inappropriée peut être défaillante, ce qui peut
entraîner une perte de contrôle du vélo et provoquer des BLESSURES GRAVES VOIRE MORTELLES.
7. Avec les fourches 32 Step Cast de 27,5 po., 34 Step Cast et AX , la taille maximale du disque de frein ne doit pas
dépasser 180 mm. Avec toutes les autres fourches FOX de 32 et 34 (y
compris les 32 Step Cast de 29 po), on peut utiliser un disque de frein
allant jusqu'à 203 mm. Avec toutes les autres fourches FOX AWL, 36,
38 et 40, on peut utiliser un disque de frein allant jusqu'à 230 mm

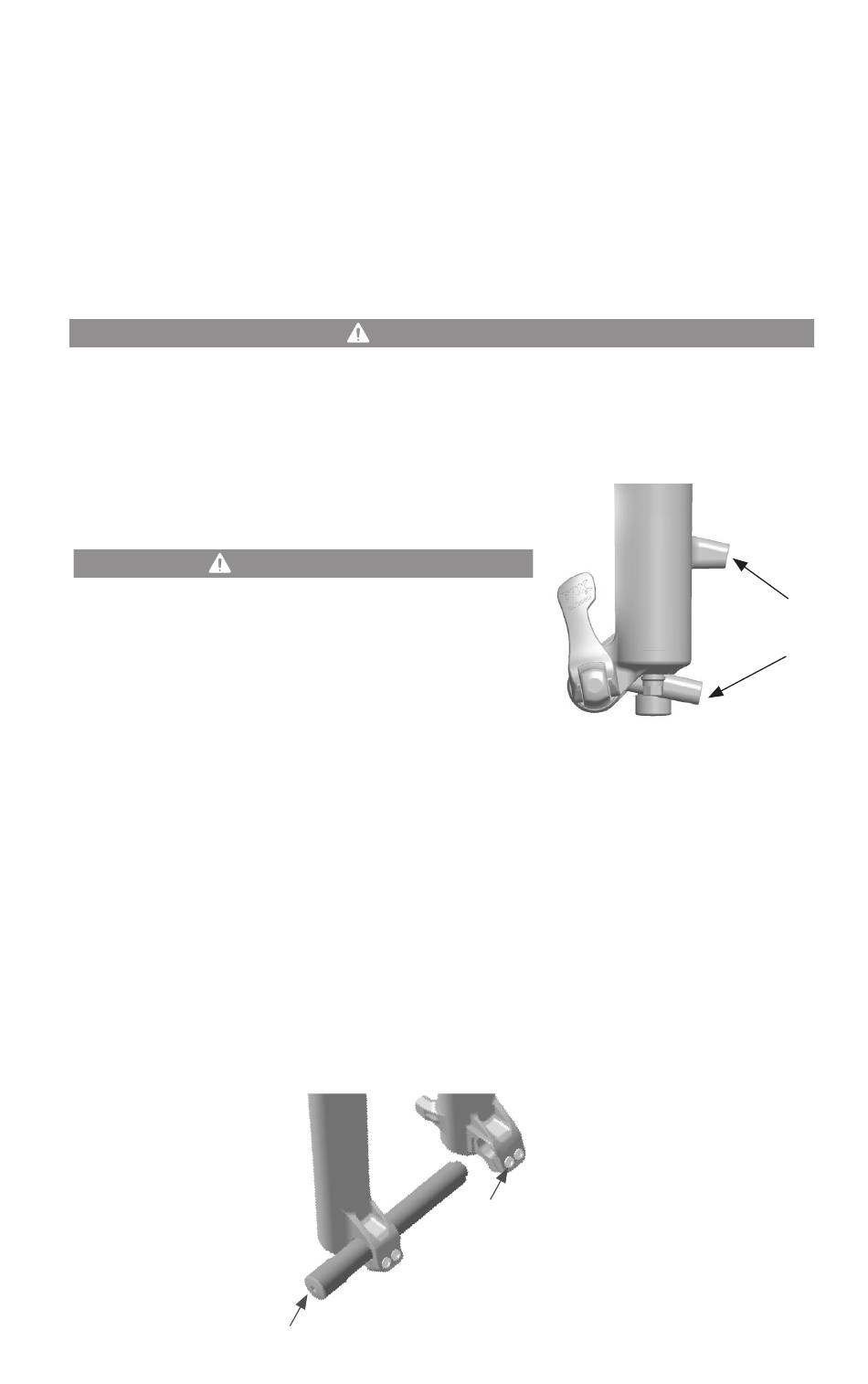

Les boulons de fixation de l'étrier de frein à disque doivent être
engagés sur au moins 10 à 12 mm de filetage dans la fourche. À
l'aide d'une clé dynamométrique, serrez les boulons de fixation
de l'étrier en respectant les valeurs de couple recommandées par
le fabricant des freins à disque sans dépasser 10,2 Nm (90 in-lb).
Une installation inappropriée peut provoquer une défaillance des
freins, ce qui peut entraîner une perte de contrôle du vélo et DES
BLESSURES GRAVES VOIRE MORTELLES.
8. Faites passer la durite ou la gaine du frein à disque avant à l'intérieur du
fourreau inférieur, en la faisant passer à travers le guide de gaine fourni pour les freins à disque. À l'aide d'une clé
dynamométrique, serrez la vis du guide de gaine du frein à disque à un couple de 0,9 N-m (8 in-lb).

INSTALLATION DE L'AXE BOOST 20X110 (FOURCHE 40)

1. Installez la roue avant dans les pattes de fixation, puis insérez l'axe à travers les pattes et le moyeu.
2. À l'aide d'une clé dynamométrique équipée d'une douille hexagonale de 5 mm, serrez le boulon de
l'axe à un couple de 2,2 N-m (19 in-lb).
3. Serrez les deux boulons de maintien situés sur la patte de fixation du côté opposé à la chaîne à un
couple de 2,2 N-m (19 in-lb).
4. Comprimez la fourche à plusieurs reprises pour vous assurer que le fourreau inférieur s'est bien mis
en place au point de friction le plus bas.
5. Serrez les deux boulons de maintien situés sur la patte de fixation du côté de la chaîne à un couple
de 2,2 N-m (19 in-lb).
AVERTISSEMENT
AVERTISSEMENT
Boulon de l'axe
Boulon de maintien
17
Engagement sur
10 à 12 mm de
filetage
