INSTALLATION DU BLOCAGE RAPIDE DE 15 MM (FOURCHES 32, 34, AWL ET 36 RHYTHM)

L'installation de la roue est identique avec les axes à blocage rapide (QR) de 15x100 mm et de 15x110 mm.
1. Installez la roue avant dans les pattes de fixation de la fourche. Insérez l'axe à travers la patte de fixation du
côté opposé à la chaîne et à travers le moyeu.
2. Mettez le levier de l'axe en position ouverte.
3. Faites tourner l'axe dans le sens des aiguilles d'une montre de 5 à 6 tours complets dans l'écrou de l'axe.
4. Rabattez le levier en position fermée. Le levier doit être suffisamment dur pour vous laisser une marque
dans la paume de la main.
5. Le levier, une fois fermé, doit se trouver entre 1 et 20 mm devant le fourreau de la fourche.
6. Si le levier n'est pas suffisamment dur ou s'il est trop dur lorsque vous le mettez dans la position
recommandée (entre 1 et 20 mm devant la fourche), reportez-vous au chapitre suivant pour prendre
connaissance des instructions de réglage.
N'utilisez que la force de votre main pour serrer. N'utilisez jamais d'outil pour serrer le levier de blocage
rapide. Si vous serrez trop fort les leviers, vous risquez d'endommager l'axe ou les pattes de la fourche, ce
qui peut provoquer une rupture soudaine de l'un ou de plusieurs de ces composants et vous exposer à
des BLESSURES GRAVES, VOIRE MORTELLES. Le fait de ne pas fixer l'axe correctement peut amener la
roue à se détacher du vélo, ce qui peut entraîner des BLESSURES GRAVES, VOIRE MORTELLES.

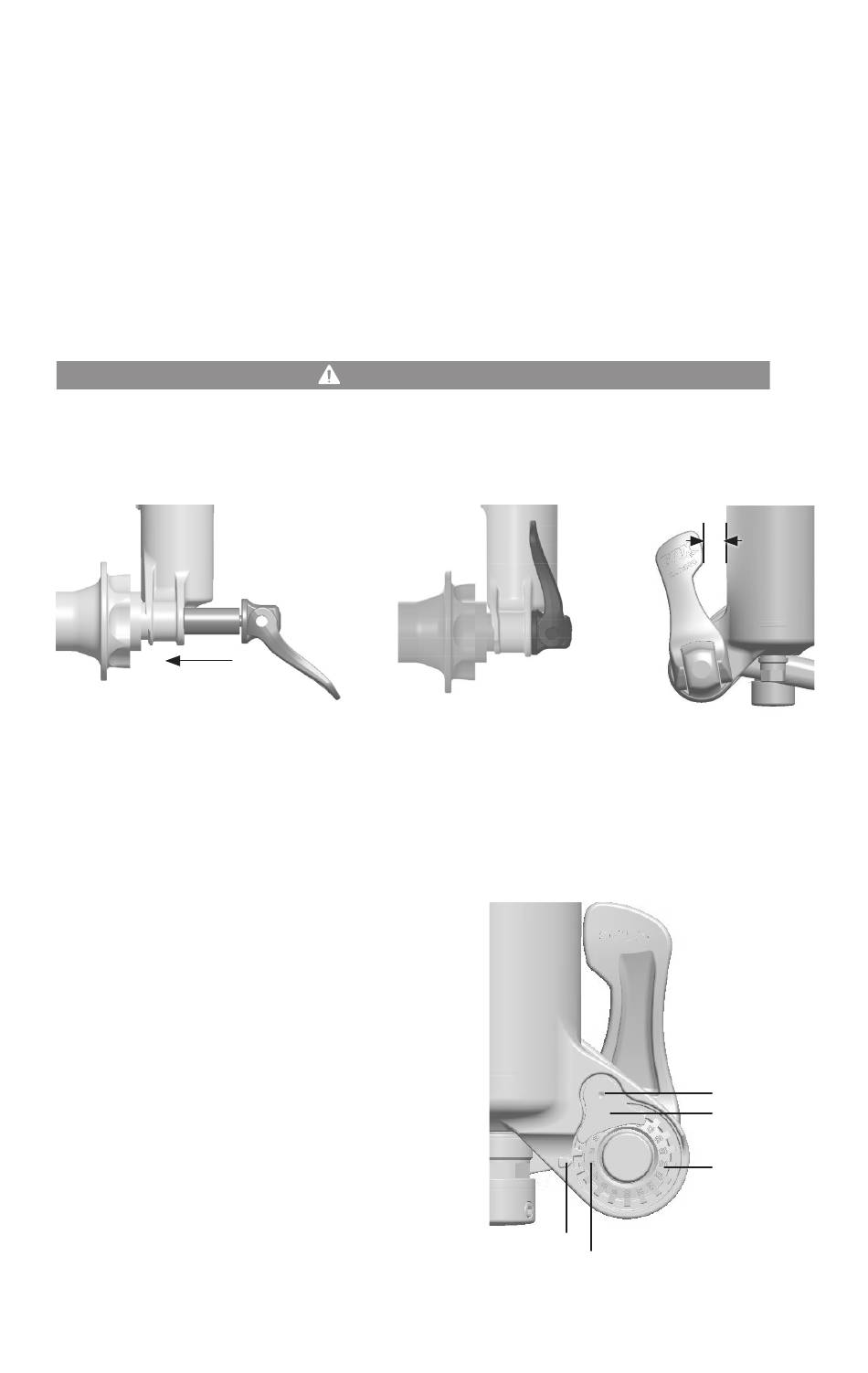

Levier de blocage rapide ouvert
RÉGLAGE DU BLOCAGE RAPIDE
(FOURCHES 32, 34 ET 36 RHYTHM)
1. Notez le numéro de l'axe qui correspond à la valeur située
en face de la flèche de lecture.
2. À l'aide d'une clé hexagonale de 2,5 mm, desserrez la vis
de la plaque de maintien de l'écrou de l'axe d'environ
4 tours, mais ne retirez pas complètement la vis.
3. Tournez le levier du blocage rapide en position ouverte et
dévissez l'axe d'environ 4 tours.
4. Repoussez l'axe à l'intérieur depuis le côté du levier
ouvert. Ceci repoussera la plaque de maintien de l'écrou
de l'axe et vous permettra de la faire tourner afin qu'elle
ne gêne plus.
5. Sans cesser de repousser l'axe, faites tourner l'écrou
de l'axe dans le sens des aiguilles d'une montre pour
augmenter la tension du levier ou dans le sens inverse des
aiguilles d'une montre pour diminuer la tension du levier.
6. Remettez la plaque de maintien de l'écrou de l'axe en
place et serrez le boulon à un couple de 0,9 N-m
(8 in-lb).
7. Reprenez les instructions d'installation de l'axe afin de
vérifier que le système est correctement installé et réglé.
AVERTISSEMENT
Levier de blocage rapide fermé
Flèche de
lecture
18
1-20 mm
Vis de la plaque de
maintien de l'écrou
de l'axe
Plaque de maintien
de l'écrou de l'axe
Écrou de l'axe
Numéro de l'axe
