PRISE D'AIR
Sur le mur en correspondance du poêle, réaliser deux
prises d'air externes en les équipant de grille anti-
insectes.
Le diamètre des trous est reporté sur le tableau des
caractéristiques techniques à la fin du manuel.
Les trous doivent être réalisés à une hauteur inférieure
à celle de la sole foyère.
La prise d'air (C) sera utilisée pour fournir l'air à la
chambre de combustion. Air Comburant.
La prise d'air (V) alimentera le circuit de chauffage.
Les prises d'air devront être espacées d'au moins 50
cm pour éviter tout passage de fumée du foyer au
circuit de chauffage.
Pour les raccords de parcours supérieur à 1 mètre,
nous conseillons d'augmenter de 10% le diamètre
du conduit de la prise d'air comburant.

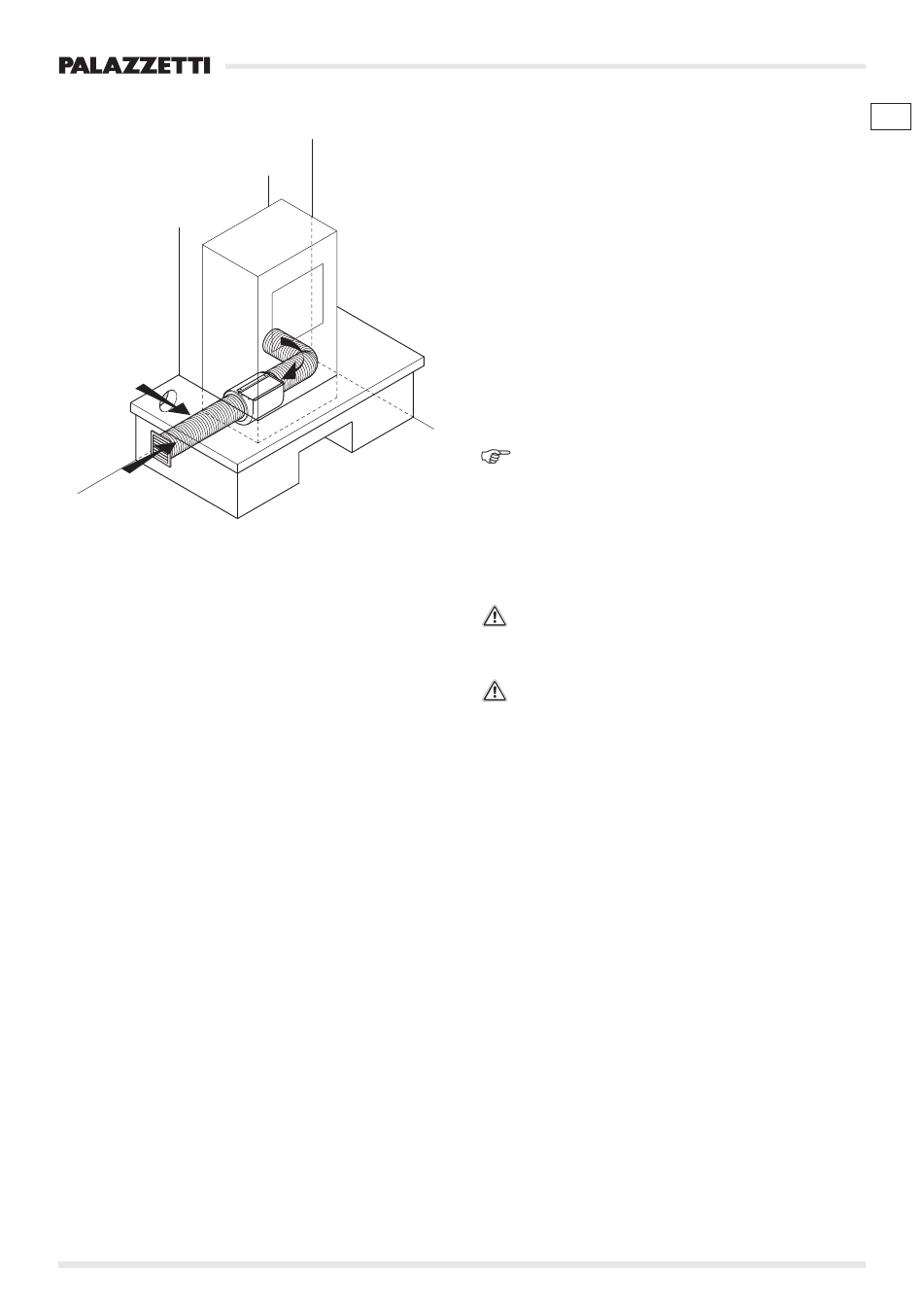

L'image est une indication sur la prise d'air et ne
représente pas un exemple d'installation.
6.4.1 Prise d'air comburant
L'air comburant entre dans le compartiment du poêle
à partir de la prise d'air (C), puis il est aspiré dans la
chambre de combustion à travers un conduit placé
dans la partie arrière du poêle.
La norme UNI 10683 interdit tout prélèvement d'air
comburant à partir de garages, de lieux de stockage
de matières combustibles ou dont l'activité est
sujette au risque d'incendie.
Si d'autres appareils de chauffage sont placés dans
la pièce, les prises de l'air comburant doivent être
agrandies pour garantir le volume d'air nécessaire
pour le bon fonctionnement de tous les dispositifs.
6.4.2 Prise d'air du ventilateur
6.4.2.1 Solution Standard (pièces de 40÷60 m
La solution standard est illustrée Fig. 6.4.1 où:
A = Prise d'air ambiant au ventilateur du circuit de
chauffage, placée latéralement au revêtement avec
grille de protection ou fraisages.
V = Prise d'air de renouvellement externe pour le
ventilateur du circuit de chauffage avec grille anti-
insectes.
