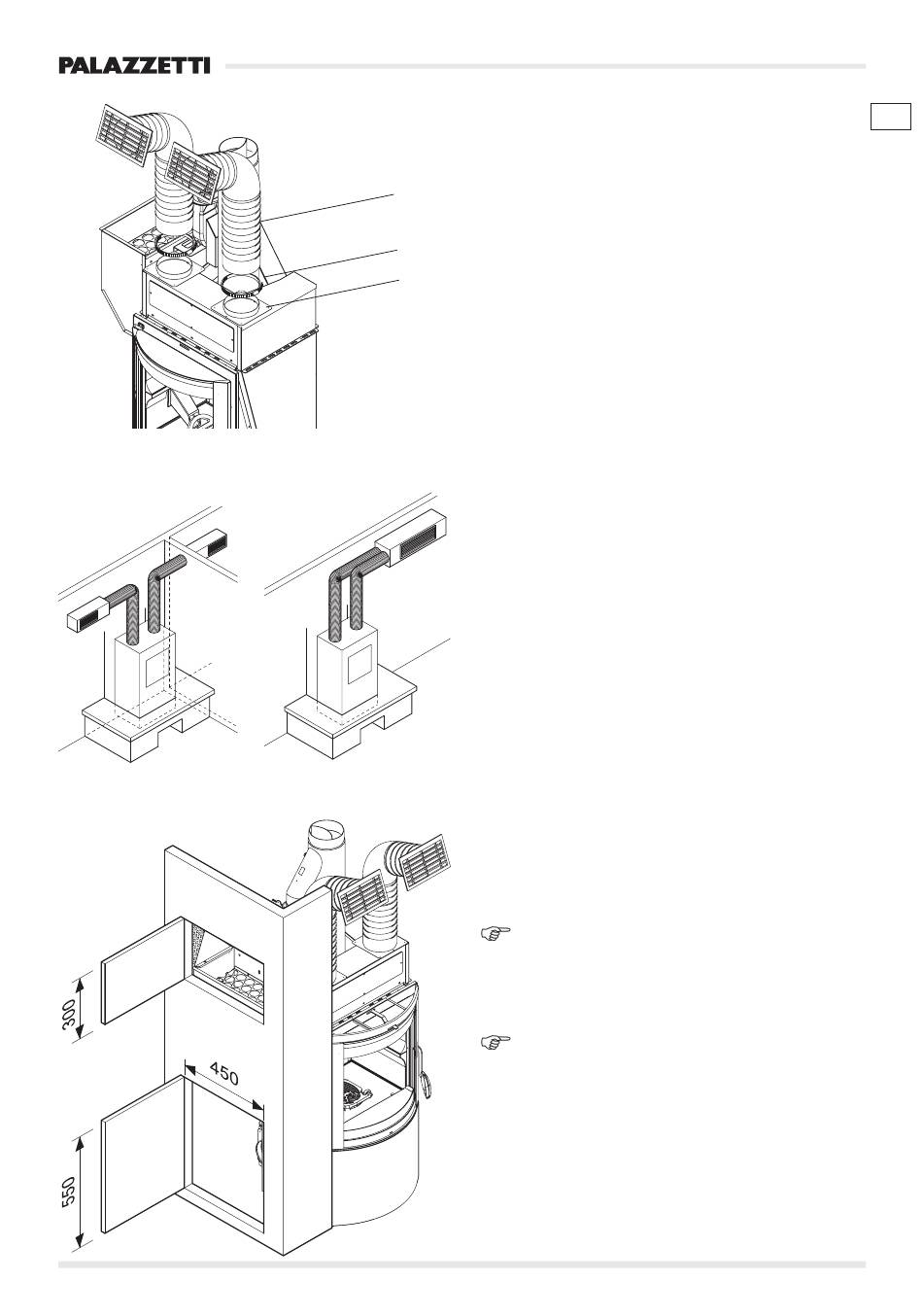

6.6.1 Raccord en contre hotte pour chauffage
1
2
3
!
Fig. 6.6.1
6.6.2 Raccordement à des conduits canalisés pour
B
Fig. 6.6.2
6.7
Fig. 6.7
cod. 004770082 - 11/2009
RACCORDEMENT DU REFOULEMENT AIR
CHAUD
dans une seule pièce
Prendre les bouts du tuyau flexible et allonger celui-ci en
l'accompagnant d'un mouvement rotatoire (Fig. 6.5.1).
Le couper à la longueur voulue (non supérieure à 200
cm), puis monter les embouchures aux points
désirés.
Fixer le tuyau (1) aux colliers (3) à l'aide des bandes
de serrage (1) (Fig. 6.6.1).
Isoler les tuyaux avec du matériel isolant.
Les embouchures doivent être fixées à la hotte ou
sur un mur à une hauteur d'au moins 1,8÷2,0 m du
sol pour éviter que l'air chaud en sortie ne puisse
être dirigé sur les personnes.
Il est déconseillé de réaliser des conduits de longueur
supérieure à 2 m.
chauffage dans plusieurs pièces
Pour le chauffage de plusieurs pièces, il est possible
de réaliser des conduits métalliques pour la
distribution de l'air, selon le schéma suivant:
-
tuyau flexible en aluminium - longueur maximale
3÷4 m par conduit;
-
tuyau métallique lisse ou canalisation - longueur
jusqu'à 10 m sur un simple conduit; de 5+5 m
sur un double conduit.
Installer une embouchure dans la même pièce du
poêle et la deuxième dans une autre pièce de
l'habitation.
Il est possible de raccorder le refoulement de l'air
chaud avec un tuyau flexible jusqu'à l'embouchure
des tuyaux de distribution.
Les conduits pour la distribution de l'air devront avoir
une section intérieure de 20×20 cm et être construits
en tôle galvanisée lisse et isolés avec du matériel
isolant de 30 mm pour éviter tout bruit et toute
dispersion de chaleur.
(Fig. 6.6.2: A-double conduit), (Fig. 6.6.3: B-simple conduit).
Lorsque le poêle est utilisé pour réchauffer 2 ou
plusieurs pièces adjacentes, il est indispensable de
favoriser la recirculation de l'air ambiant pour
uniformiser la température des différentes pièces; il
faut donc prévoir des grilles de transit sur les portes
ou les laisser entrebâillées.
L'image est une indication sur la prise d'air et ne
représente pas un exemple d'installation.
PRÉPARATION DES PANNEAUX
Les panneaux de couverture de la partie gauche du
poêle doivent avoir les dimensions indiquées sur Fig.
6.7.
Les ouvertures pour l'inspection et la charge du pellet
doivent respecter les dimensions indiquées.
L'inspection inférieure doit être fermée par des visses
et peut être ouverte seulement par du personnel qualifié.
